世界上第一臺超外差電子管收音機的發明者是美國的阿姆斯特朗（Edwin Armstrong）。世界上第一次商業廣播是在1920年，此時離1904年德弗雷斯特（Lee De Forest）發明電子管已經過去了16年。

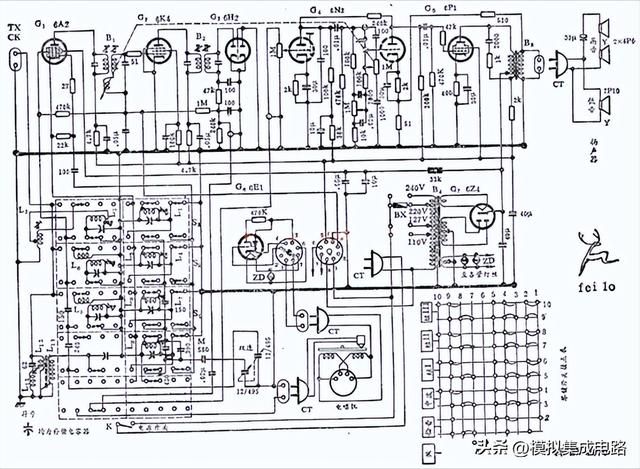

下圖是一臺調幅中波超外差電子管收音機電路圖。整機採用交流供電，變壓器B4將電網電壓變成所需的高壓，經整流二極體G7（6Z4）整流濾波後得到接近100V左右的直流電壓給各級電路供電。變壓器B4還有專門的一個繞組產生燈絲電壓給各個電子管的加熱燈絲供電。

G1（6A2）管是本振、混頻電路的核心，中周B1從混頻信號選出設定的中頻信號，經一級中頻放大器G2（6K4）放大後，送至檢波二極體G3（6H2）檢波濾波，再送至雙管低頻放大器G4（6N2）放大低頻信號，最後再經甲類功放電路G5（6P1）放大，通過輸出變壓器B3推動揚聲器。

類似的電子管收音機電路從1920年代一直用到1960年代。本人上學在80年代，生活和學習中沒有接觸過電子管收音機。

電子管收音機電路

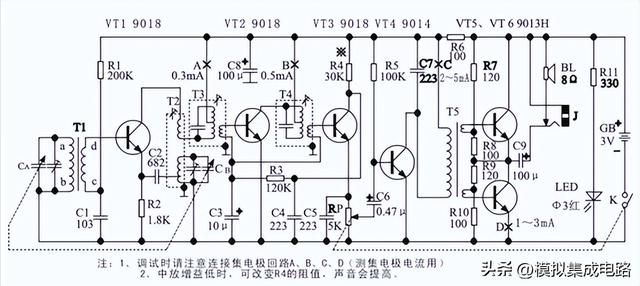

1947年貝爾實驗室發明雙極三極體，很快就誕生了體積更小、功耗更低的電晶體收音機。下圖是一臺調幅中波超外差電晶體收音機電路圖。圖中VT1（9018）管是本振、混頻電路的核心，中周T3從混頻信號選出設定的中頻信號，經一級中頻放大器VT2（9018）放大後，送至檢波三極體VT3（9018）檢波濾波，再送至低頻放大器VT4（6N2）放大低頻信號，最後再經乙類功放電路VT5/VT6（6P1）放大後直接推動揚聲器。

電晶體收音機電路

可以比較一下，上面兩幅圖的電路結構很類似：各級電子管全部採用共陰極結構，同樣各級電晶體也是全部採用共射（發射極）結構。

上世紀80年代初，家裡買了一臺電晶體收音機，它成了我的電子技術啟蒙老師。經我多次修理，直到2000年左右還能正常使用，真的是一段難忘的記憶。

現在調幅收音機幾乎沒有人收聽了，有多方面原因。一是最近20年來，大量使用不滿足電磁規範的開關電源電子設備，空間電磁汙染非常嚴重，調幅信號受到嚴重幹擾。二是調頻抗幹擾能力遠超過調幅，現在汽車上依然標配調頻收音機。目前立體聲調頻收音機早已經採用CMOS工藝的專用模擬集成電路，集成度和可靠性大幅提高。

不過，收音機的將來是暗淡的。前幾年，手機上還基本標配調頻收音機，而現在的手機已不再標配收音機。隨著汽車的電動智能化，以後的汽車大概率會跟手機一樣，採用網絡音頻而放棄調頻收音機。

本人靠著調幅收音機的啟蒙，走上職業集成電路設計的道路已經有20多年了，已創立一家小的模擬集成電路設計公司，設計銷售的集成電路產品數量累計以十億計，發明專利數十項。

未來十多年，中國的集成電路設計工程師缺口很大。本人在90年代當過大學老師，前兩年一直想回高校做兼職教師，兼職培養集成電路設計工程師。現在自媒體蓬勃興起，自媒體受眾更廣泛，所以本人現在想通過自媒體免費為國家培養模擬集成電路設計工程師和應用工程師。不知道這樣的想法現不現實？如有興趣，請關注。不限年紀學歷和專業，只要真的熱愛。
