電纜選型簡單計算（常用電纜的種類及選型計算方法）

2023-04-13 07:05:56

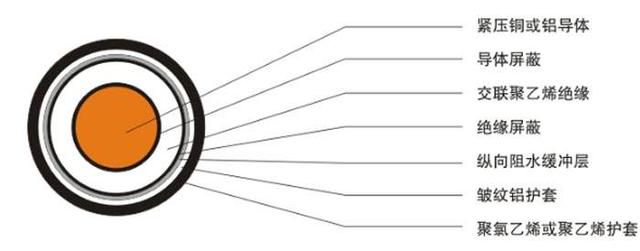

由一根或多根絕緣線芯，以及它們各自可能具有的包覆層，總保護層及外護層組成的導體。

裸電線　2.繞組線　3.電力電纜　4.通信電纜和通信光纜　5.電氣裝備用電線電纜

電(線)纜工作電流計算公式：

適用於交流50HZ，額定電壓0.6/1KV及以下輸配電線路上，供輸配電能之用。環境溫度25℃，電纜導體工作溫度不超過70℃。

VV(VLV) 銅(鋁)芯聚氯乙烯絕緣聚氯乙烯護套電力線纜，適用於敷設在室內、隧道、及溝管中，不能承受機械外力的作用，可直接埋地敷設。

VY(VLY) 銅(鋁)聚氯乙烯絕緣聚乙烯護套電力電纜，適用於敷設在室內、管道內、管道中

VV22(VLV22) 銅(鋁)芯聚氯乙烯絕緣聚鋼帶鎧裝聚氯乙烯護套電力vv22電纜，同VV型，能直埋在土壤中可承受機械外力，不能承受大的拉力。

VV23(VLV23) 銅(鋁)芯聚氯乙烯絕緣聚鋼帶鎧裝聚乙烯護套電力電纜，同VV2型。

ZRVV22 同VV22型，適用於有阻燃要求的場合。

YJV 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

YJV 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

NHVV 同VV型，適用於有耐火要求的場合。

KVV 聚氯乙烯絕緣控制電纜 用途：電器、儀表、配電裝置信號傳輸、控制、測量。

NH-*** 耐火電力電纜

ZR-*** 阻燃電力電纜

WDZ-*** 低煙無滷電力電纜

舉例解釋：

例如：

BV4

單銅芯聚氯乙烯絕緣電線，銅芯截面面積4平方毫米。

ZR-RVS2*24/0.12

ZR: 阻燃 R: 軟線 S:雙絞線

2：2芯多股線 24：每芯有24根銅絲 0.12：每根銅絲直徑為0.12MM

ZR-BVV 3x6.0

表示3根截面6平方毫米的銅芯聚氯乙烯絕緣聚氯乙烯圓型護套電纜。

NH-VV 3x70 2X35

表示3根截面積70mm2銅芯 2根35mm2銅芯的耐火聚氯乙烯絕緣聚氯乙烯護套電力線纜。

十下五（十以下乘以五）

百上二 （百以上乘以二）

二五三五四三界（二五乘以四,三五乘以三）

七零九五兩倍半（七零和九五線都乘以二點五）

穿管溫度八九折（隨著溫度的變化而變化,在算好的安全電流數上乘以零點八或零點九）

銅線升級算（在同截面鋁芯線的基礎上升一級,如二點五銅芯線就是在二點五鋁芯線上升一級,則按四平方毫米鋁芯線算）

裸線加一半（在原已算好的安全電流數基礎上再加一半）
