cad中怎麼畫剖切符號(剖切符號的畫法)
2023-04-11 18:47:18 1
機械工程圖中,經常需要用到剖視圖,來體現零件的內部特徵。
按照機械製圖規範,通常會在參考視圖中,用剖切符號指出剖切面,剖切符號如下圖所示。
下面就來介紹下剖切符號的畫法。。。
◀BEGIN▶

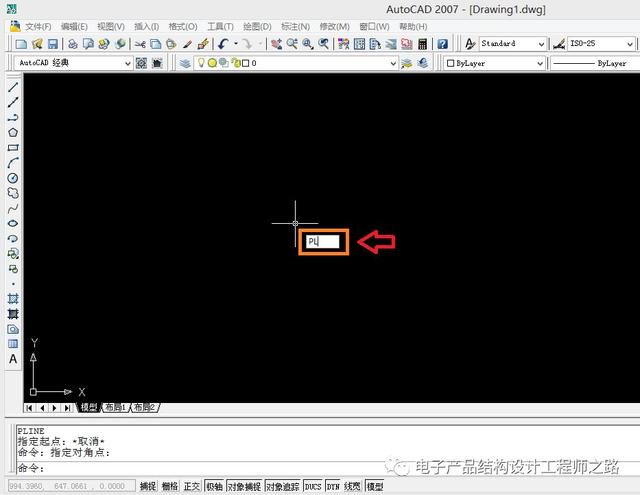

第一步:選擇「多段線」命令輸入快捷鍵「PL」——回車確認——系統提示「指定起點」
第二步:指定起點在屏幕合適的位置點擊——系統提示「指定下一個點或選項設置」

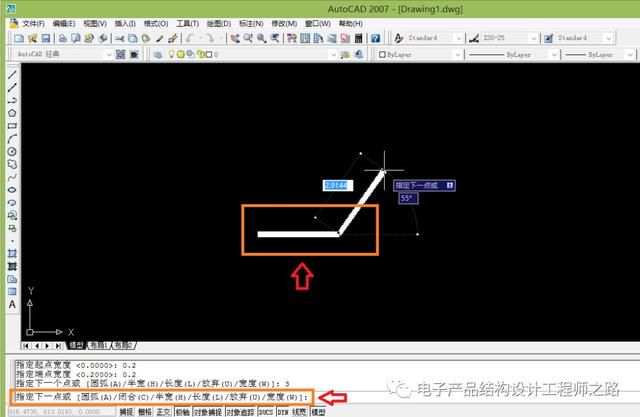

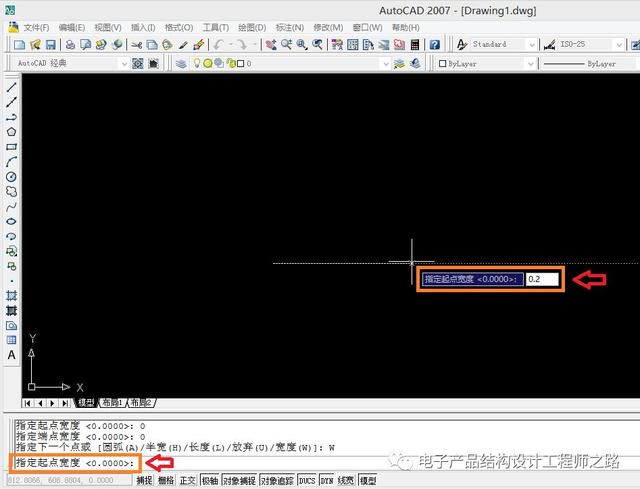

第三步:設置線寬,繪製粗實線輸入「W」——回車確認——系統提示「指定起點寬度」——這裡輸入「0.2」——回車確認——系統提示「指定端點寬度」——同樣輸入「0.2」——回車確認——系統提示「指定下一個點」——這裡輸入「3」——回車確認——粗實線繪製完畢——系統提示「指定下一個點」
第四步:繪製細實線輸入「W」——回車確認——系統提示「指定起點寬度」——這裡輸入「0」——回車確認——系統提示「指定端點寬度」——同樣輸入「0」——回車確認——系統提示「指定下一個點」——這裡輸入「2」——回車確認——細實線繪製完畢——系統提示「指定下一個點」
註:方法與第三步的粗實線繪製相同,只是重新設置了線寬

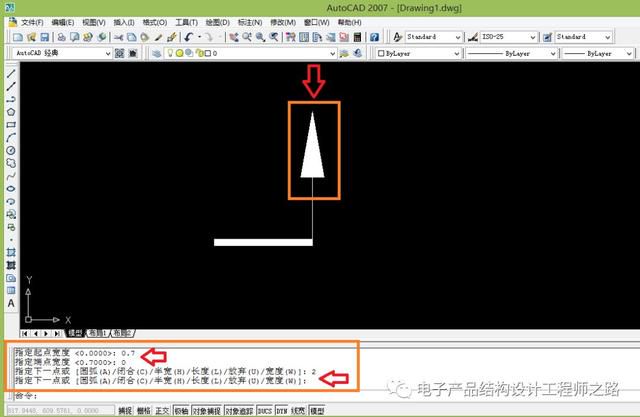

第五步:繪製三角形段輸入「W」——回車確認——系統提示「指定起點寬度」——這裡輸入「0.7」——回車確認——系統提示「指定端點寬度」——這裡輸入「0」——回車確認——系統提示「指定下一個點」——這裡輸入「2.1」——回車確認——三角形段繪製完畢——系統提示「指定下一個點」——回車確認,結束命令
註:方法與前兩步的線段繪製相同,只是重新設置了線寬,因為三角形起點和端點的線寬不一樣,所以這一步設置的起點和端點的線寬也不一樣,這是和前面兩步的不同之處
總結:繪製多段線,其實就是分別繪製每條線段,分別設置每條線段的起點、端點的寬度,再畫出此線段的長度;多段線繪製的圖形為一個整體,可以使用分解命令炸開,每條線段就獨立開了。。。
