220v變12v可調節逆變器（12v轉220v逆變器的設計方案的升級版）

2023-04-15 20:20:10 1

在前段時間我發表過一篇關於逆變器的設計方案，在評論區我看到有很多網友對這個設計方案表示不滿因為我們設計的逆變器電路不能夠驅動家裡的彩電啊，冰箱啊等等這些常用的電器工作，而是只能驅動對波形要求不是很高的用電器工作，就像我們家裡所用的LED。

借鑑與網友提出的建議對電路進行改進，這次我們設計的電路，直接輸出正弦波，這樣我們就能夠輸出220V的單相正弦波交流電，這次驅動家裡的用電器是沒問題了。

至於這次的方案我們還是來分析一下，我們最終目的是產生一個具有帶負載能力220V的正弦交流電，首先我們的需要產生一個正弦波，這個產生方法呢我之前寫過一篇文章也介紹過，我們來看一下

第一步搭建產生正弦波的電路圖

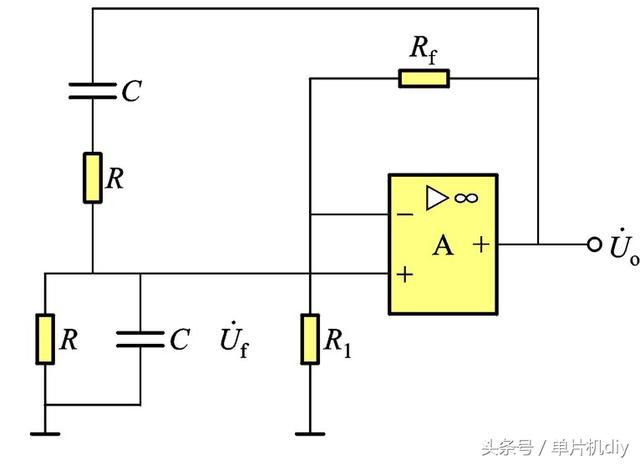

橋式正弦波產生電路圖

頻率計算公式

由於我們家裡的使用的電網交流電都是50Hz的，所以我們在實際在設計這個電路的時候我們所選擇的電阻還有電容的關係式要滿足我們的設計要求才行，至於這個RC選多大就不用給大家舉例了吧，選擇方案有很多種，大家可以根據實際情況進行選擇設計。

第二步對產生正弦波進行功率放大

我們設計的逆變器實際上是要驅動家裡的彩電燈這些常用電器，在第一步我們設計的電路實際上產生的功率是非常低的，不能夠驅動負載，因此我們需要對產生的信號進行功率放大，其實至於功率放大的文章我也寫過，也可以說為了今天這個設計做鋪墊，我們還是來看一下這個功率放大電路的設計

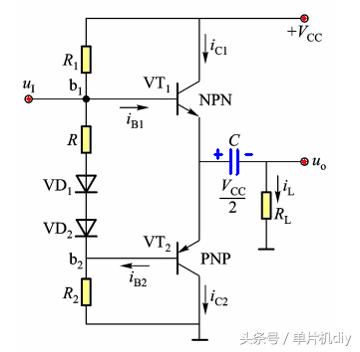

功率放大器

這個電路的輸出功率表達式為

我們這個計算公式是和負載有關係也就是說和我們接入電器的功率有關，比如說我接入50W的用電器，而這個用電器不是純電阻的，因此這個Rl無法計算出，此時我們也不要擔心，輸出功率除了和負載有關實際上還和我們這個電路選擇的三極體的功率有關，比如說我們選用功率較小的普通三極體，而我們直接接上功率那麼大的用電器，很明顯負載是驅動不起來的，最終導致的後果就是燒掉三極體，我知道一個大功率三極體2N3055，電流能達到15A，用電瓶電壓12V來算，輸出功率可達180W。

第三步對信號進行升壓

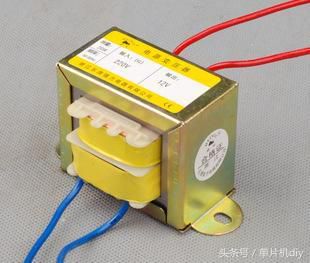

我們用功率放大器放大之後的電壓這是實際上已經具有驅動負載的能力，不過我們用到的12交流用電器實際上是很少，我們要想產生220V交流電必須對現在的進行升壓，至於電壓的轉化，我們第一想到的就是變壓器，這個器件我們在高中的時候就接觸過，當時我們主要用於降壓，在這裡我們反過來用，用於升壓，不過在選擇的時候要注意我們的用電器是大功率的，所以我們在選擇變壓器的時候，變壓器的功率要考慮到。
