cad中定數等分怎麼操作（CAD定數等分命令輔助繪圖）

2023-04-16 03:38:26 19

這一個練習題使用了CAD定數等分命令輔助繪製，其中還使用了CAD矩形命令，偏移命令，倒圓角命令等。接下來使用CAD夢想畫圓軟體演示一下繪製過程吧！

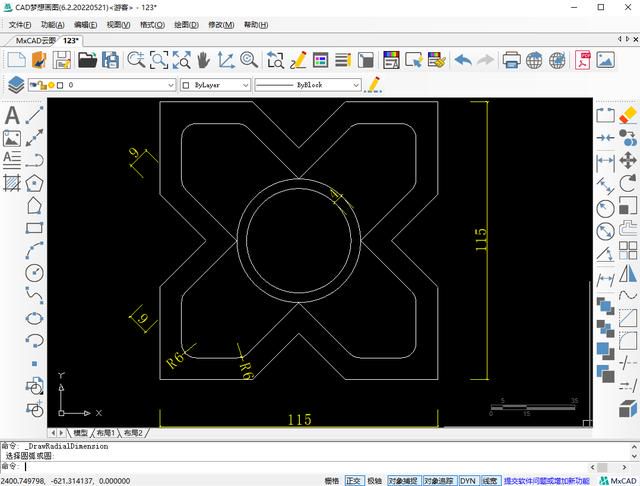

目標圖形

繪製過程：

1.使用CAD矩形命令繪製一個尺寸為115*115的矩形，根據標註，我們需要將矩形的邊分為三段相等的線段，這裡我們可以使定數等分命令。將矩形使用分解命令，分解為四條單獨線段，點擊CAD軟體界面中的「繪圖——點——定數等分」，選擇對象為矩形右方的邊與下方的邊，線段數目設置為3。

矩形

定數等分

2.然後將等分點複製到其他兩條邊上，接著使用直線命令，連接等分點如下圖：

連接等分點

3.刪除等分點，再根據標註，將所有線段向內側偏移9的距離，然後修剪多餘線段。

修剪後

4.接著將修剪後的內側圖形在矩形對角線上的四個角，每個角的三處直線交點處使用倒圓角命令，倒圓角半徑設置為6。

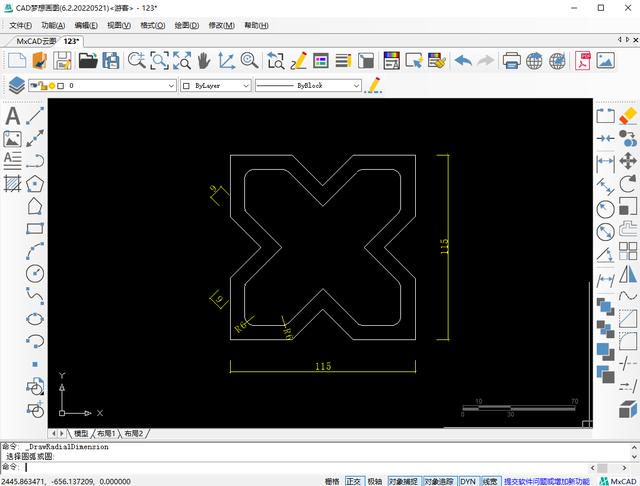

倒圓角

5然後在圖形向內凹陷的兩個相對的頂點處使用兩點畫圓命令，接著再使用偏移命令，將圓形向內偏移4的距離。

圓形

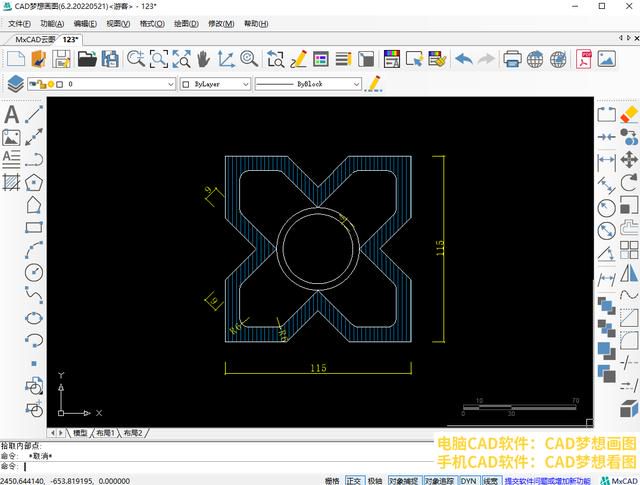

6.最後使用填充命令，將圖形進行填充，效果如下圖：

填充
