門上裝飾板安裝方法(門飾板的兩種裝配方式)
2023-04-16 05:39:13 1
目前,門飾板主要有兩種裝配方式:Y向裝配和旋轉裝配,如圖所示。
① Y向裝配中門飾板上端不懸掛於鈑金件或者內水切,直接通過Y向裝配將卡扣或螺釘裝入鈑金件中,裝配簡單,無需旋轉。但是此種裝配方式上裝飾板與玻璃間隙控制難度大,卡扣力要求更高。
② 旋轉式裝配中門飾板上端懸掛於鈑金件或者內水切,門飾板結構設計簡單,成本較低,但裝配相對較複雜,易與窗框或三角窗裝配幹涉,在前期需要進行模擬裝配或者快速樣件驗證裝配。目前此方案應用更為廣泛。

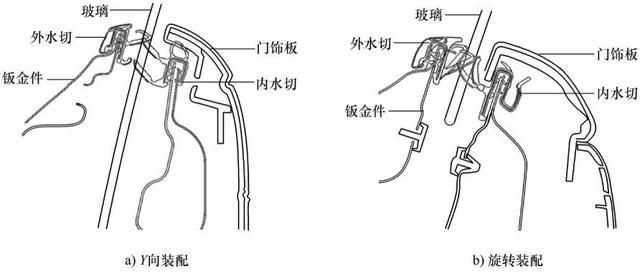

門飾板裝配方式示意
如下圖所示,旋轉裝配過程主要分為三個步驟。部分車型中三角窗飾板先於門飾板裝配,導致在門飾板旋轉過程中,門飾板與三角窗飾板幹涉;在設計開發前期,應進行3D數據模擬裝配,通過改變裝配方式或者匹配結構來減小幹涉量。由於門飾板為非完全剛性件,在實際裝配中可通過自身變形來消化一定幹涉量。如在模擬校核中存在幹涉,且在結構難以調整的情況下,建議通過快速樣件進行實物裝配驗證。

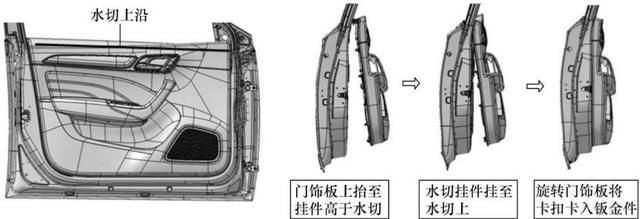

門飾板旋轉裝配過程示意圖
tips:部分車型後車門窗框鈑金件X向開口尺寸會往上收窄,導致門飾板上抬裝配至水切上時,門飾板與窗框幹涉,造型階段即須識別此問題。可通過在門飾板後端增加三角窗飾板或者適當增大上裝飾板與窗框的間隙改善此問題。
,
