作者:黑白花大奶牛
投稿了,小編讓加購買的連結,這次只是做了外殼和新購入一塊被動散熱器,所以只加了亞克力和散熱的淘寶搜索連結,其他的物件都在上一篇原創裡有的
遲到了7年的那抹幽蘭,HTPC裝機記
上次做了這麼個小機箱,但是做完了不太滿意,在這裡先總結下,並且說些自己的看法
光汙染,這個問題本來就是蘿蔔白菜各有所愛,沒辦法說的,本人其實也並不喜歡特別亮的,所以選用的是導光條,視覺上看沒有照片那麼亮,放電視旁看電影的時候,頂多算是個氛圍燈,不會影響觀影
輻射,本身我們就生活在一個輻射的環境中,個人覺得這種小電腦的電磁輻射沒什麼大不了的,至少還有那些使用裸平臺的和使用山寨手機的在墊背
因為這個是第一次設計的原因,很多東西沒有考慮到,比如說機箱的8個角都比較尖銳,很容易劃傷手
同樣是設計的問題,這個機箱太大了,有些值友會選用NUC,但是個人還是喜歡自己裝,裝電腦的那個過程的樂趣對我來說是比較重要的,想辦法縮小主機的過程不是更有趣(其實是屌絲沒有錢啊)
於是乎,做完第一個機箱後就開始作圖想著怎麼縮小機箱體積的過程
這時,機緣巧合下在某個論壇上看到了一位大神的作品,心中嚮往啊,這就是我想要的
同樣無奈的是,大神的機箱是基於THIN-ITX板子做的,我自己的是ITX,看來還是根據自己主板,借鑑大神的理念,自己做一個

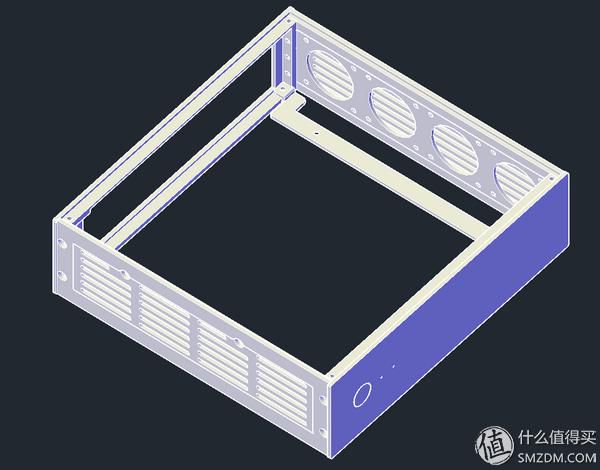

最開始的想法是這樣的
使用6061鋁合金做,向大神學習,使用4個4010風扇的垂直風道,不過根據自己的主板,將風扇設計在上邊,使用下壓吹風了。外觀尺寸控制在187*194*54MM
於是某寶開始找鋁合金CNC的報價,找了快十家的報價,我徹底的失望了,最便宜的報價,做下來也要快2000。雖然很想將這個東西實體化,但是用快2000個大洋去做,實在不是我等窮屌可以做的。
淘寶搜索 鋁合金 CNC
但是,我等窮屌還有亞克力這種便宜的好東西,於是乎,改圖紙,簡化設計,亞克力透明小機箱第二彈也就出來了
淘寶搜索 亞克力 雷射 切割
用亞克力切得好處就是便宜,而且各種顏色,透明的不透明的很多。

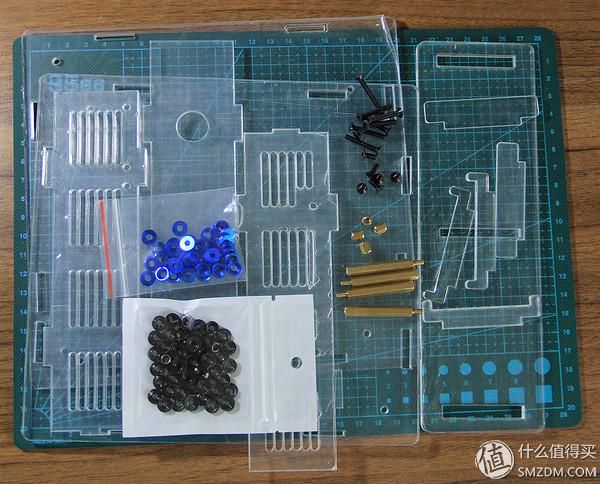

切割好的亞克力板和組裝機箱使用到的零件,單亞克力板的費用不超過100大洋,相比2000大洋的鋁合金CNC,絕對是我等窮屌的福音啊

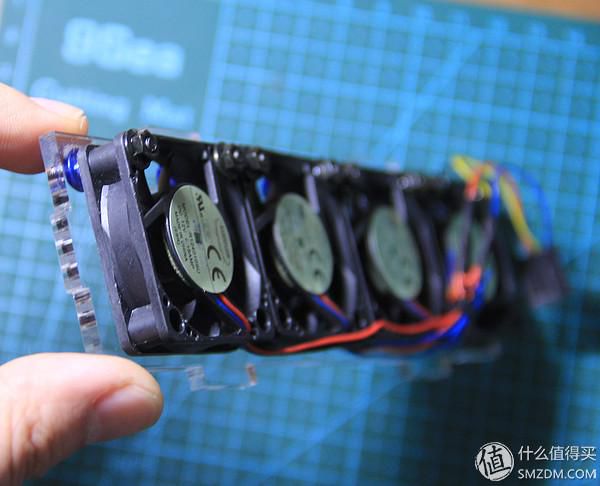

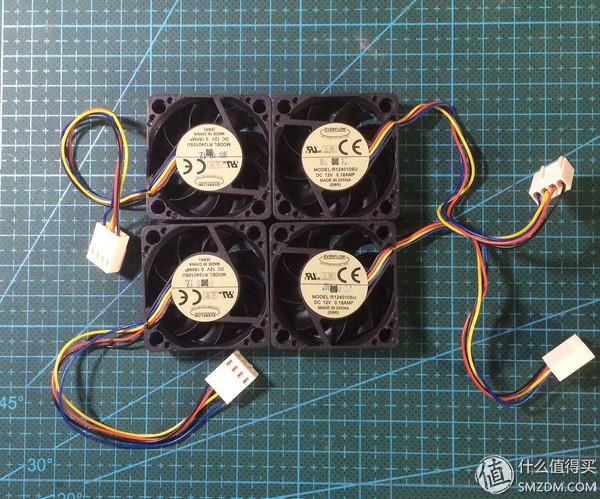

使用4個4010PWM風扇,
將四個風扇裝上側板,並且將四個風扇進行並聯,注意只留一個風扇的測速線,其他3個風扇的測速線剪斷就好

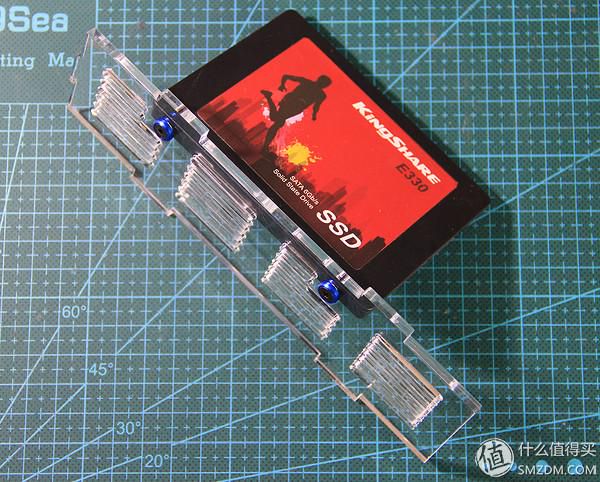

SSD上另外一邊的側板

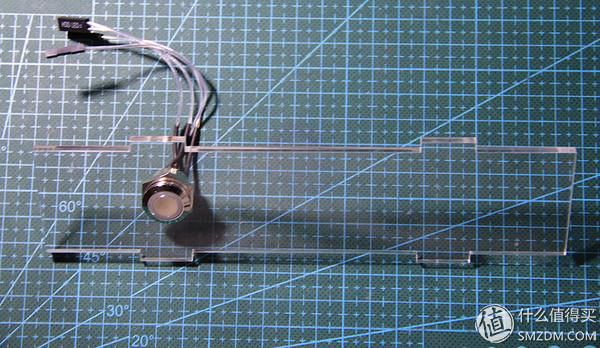

前面板,開關按鈕的燈接硬碟燈,因為直插電源板已經集成了電源燈,所以不另外接電源燈了
主板上底板

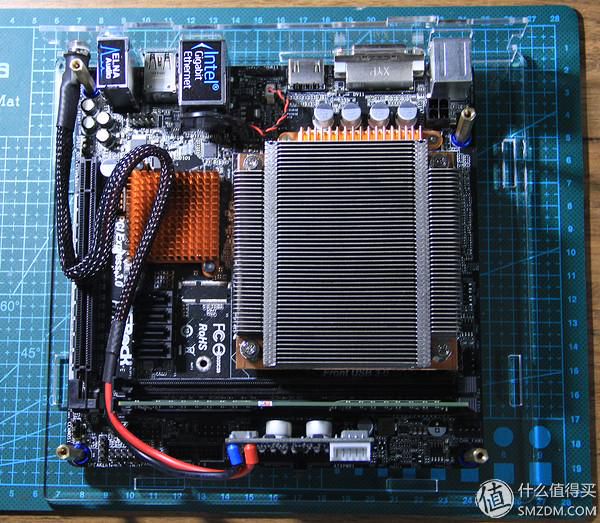

本來想還是使用S85散熱,無奈使用垂直風道,並且機箱厚度大大減小S85的下壓吹風基本被廢了,所以就向大神學習換了一塊1U的被動散熱
淘寶搜索 1150 散熱 被動 1U
被動散熱基本上沒什麼選的,不外乎就是全銅,全鋁,或者銅底鋁鰭的,自己最終選了這款銅底鋁鰭

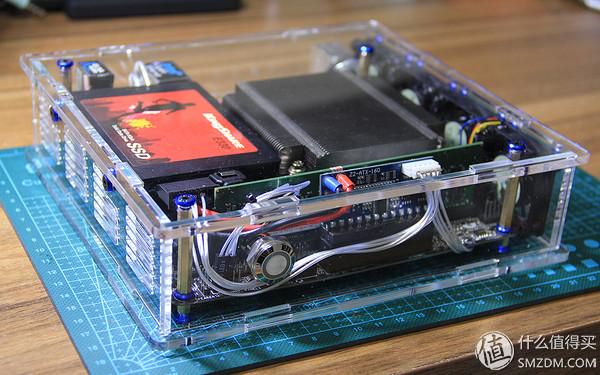

最終的合體圖
這次的設計對八個角都進行了圓滑處理,再也不會劃手了

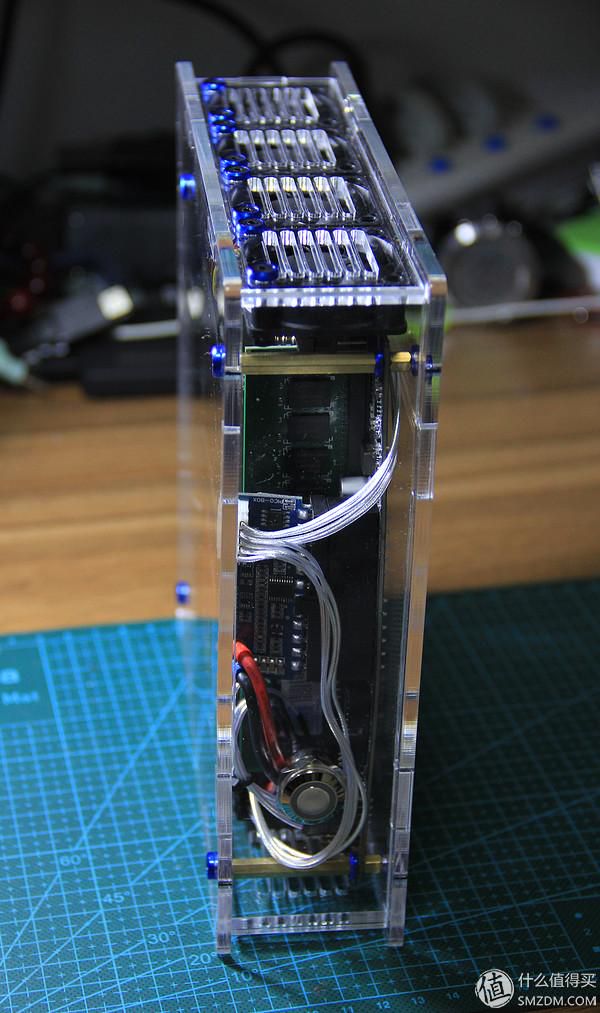

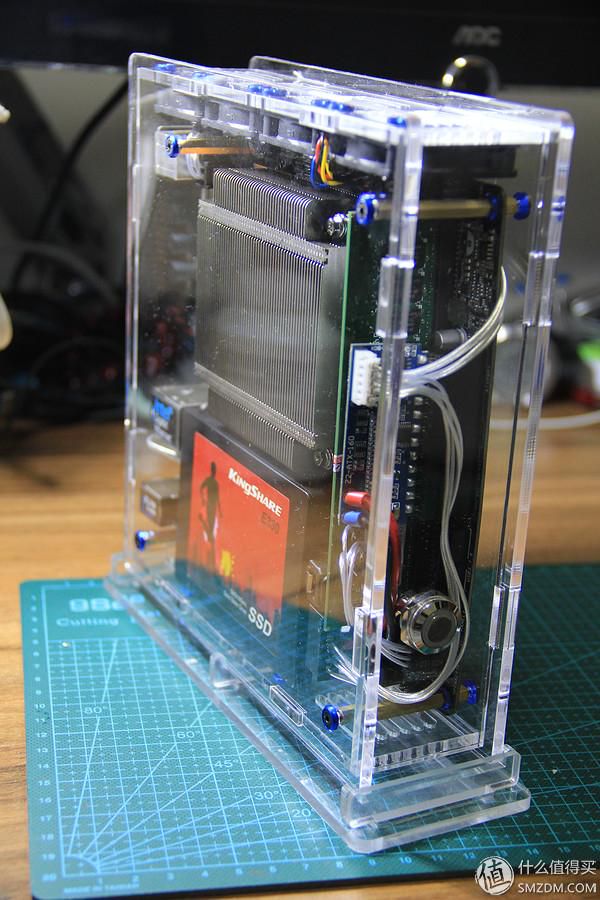

可臥,可立。立的時候做了個支架,也不用擔心出風口被堵了
其實不用支架,因為上下板都是突出側板的,也不會堵出風口
俯視圖,還是喜歡這種全透的感覺,一覽無餘,不過是要經常清灰了。

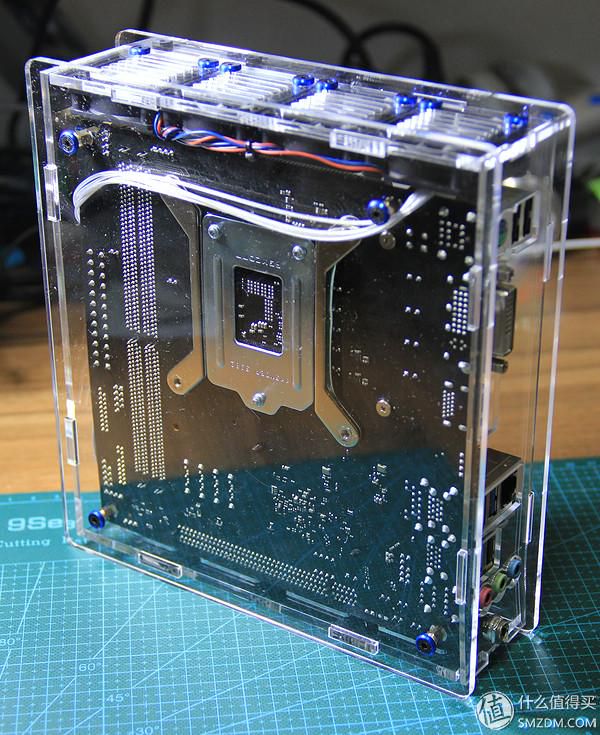

底板

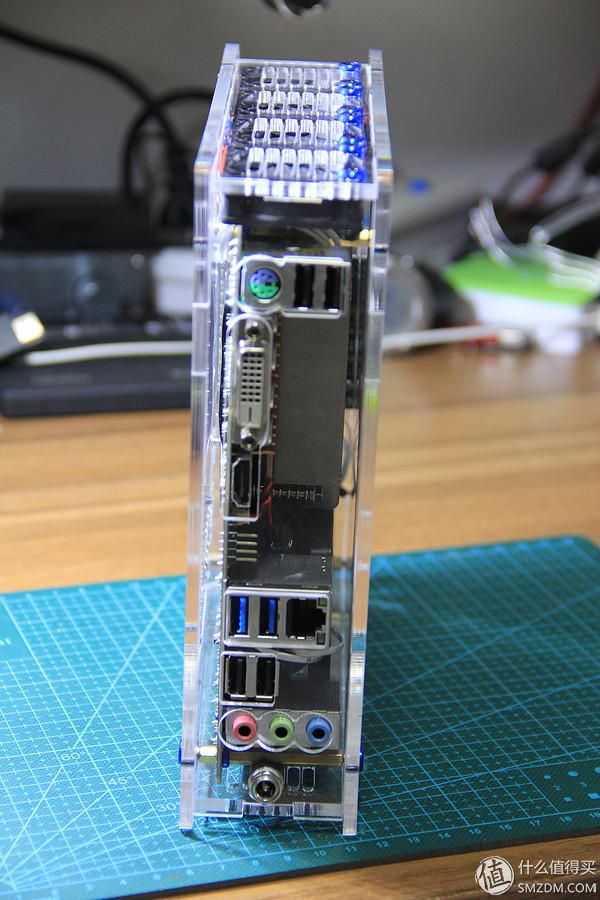

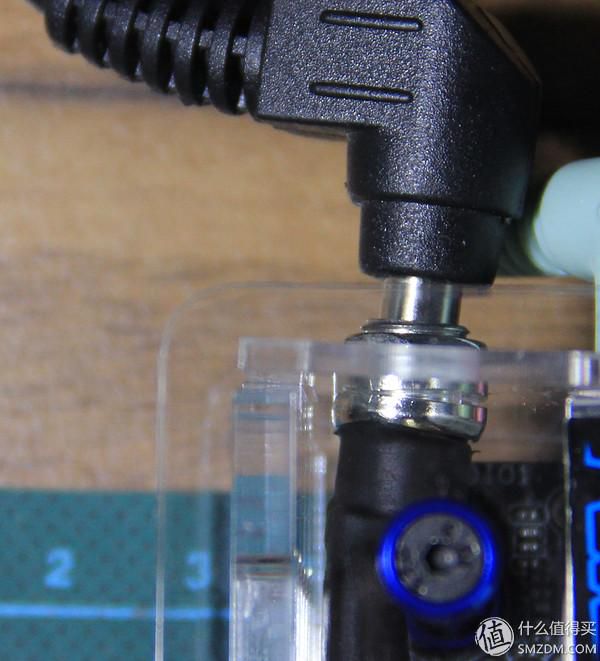

背板,其實設計的還是有那麼點小問題,電源插孔那裡因為考慮不周,所以沒能嚴絲合縫。
處女座的就儘量不要看了
和5S的合影

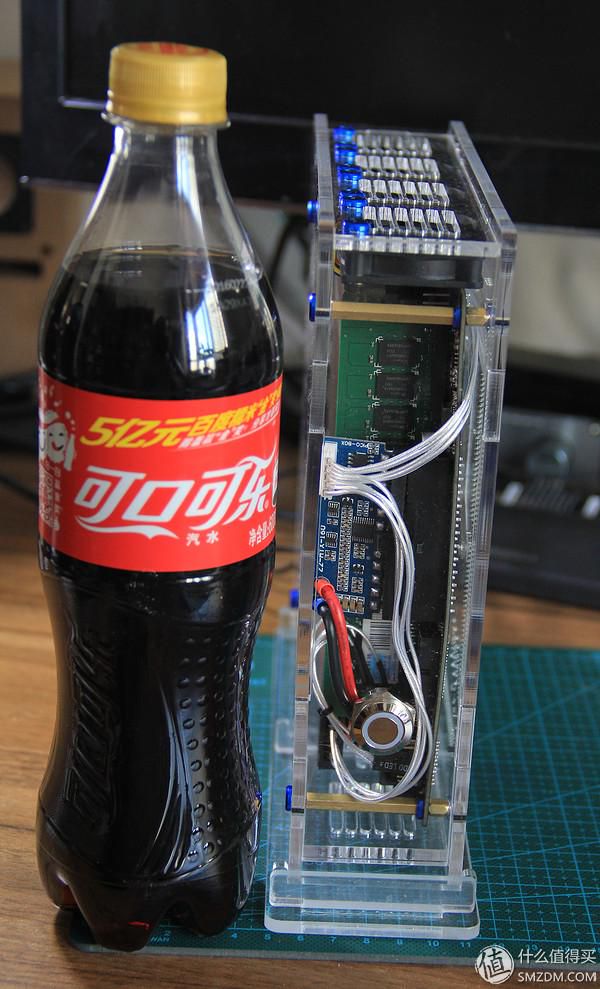

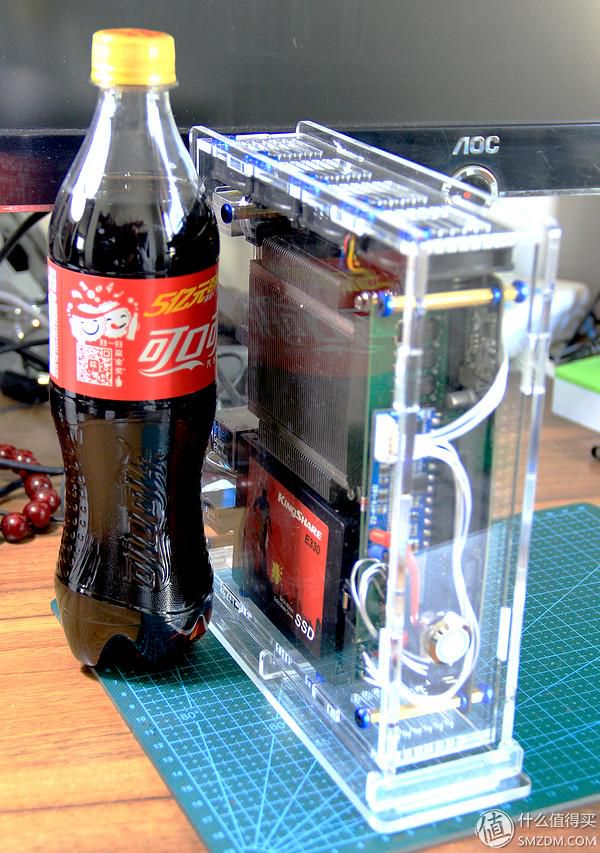

來瓶可樂吧,這個是600ML的,可不是1.2L的
機箱外延三圍:204*192*53mm,這次的大小自己還是比較滿意的,因為做的比較薄,所以配置儘量簡化,只裝了一塊2.5寸SSD,也沒有做導光條。所以說這次沒有光汙染了......
最後是散熱效果,這麼說吧,小機箱的散熱確實不好弄,而且亞克力本上也不是什麼好的散熱材質
正常做下載機時,CPU27度,風扇轉速1500轉左右,基本聽不到什麼聲音,基本上這種小風扇在3500轉以下的時候是基本上沒有什麼聲音的。
使用魯大師溫度壓力測試跑了半個小時,CPU溫度73度,轉速4500轉,這是風扇的聲音就比較大了,而且風扇這會沒有全速轉

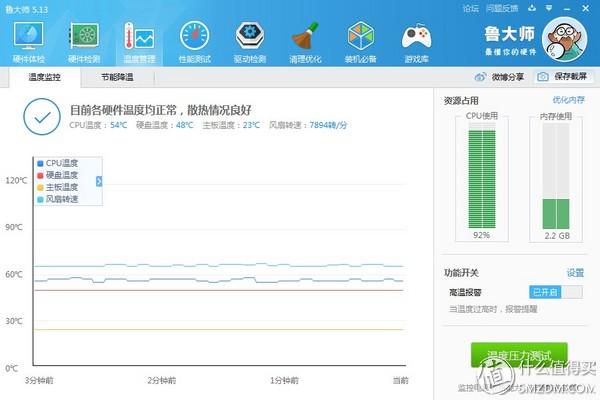

全速到8000轉左右的時候溫度壓力測試,CPU溫度54度,但是8000轉的風扇讓我的感覺就是火箭馬上要上天了,這裡就要表揚下華擎的這塊主板了,BIOS裡設置風扇轉速還是比較方便的
以上就是這麼多了,在這裡還是要向大神表示敬意,如果沒有看到他的那個帖子也就沒有我的這次屌絲版機箱,不過心裡卻是口水大神的那個機箱,從做工和設計上講都卻是不錯。不知道大神還會不會再設計ITX版的小機箱,THIN-ITX的板子還是要比ITX貴些的(屌絲心態啊!屌絲心態!)
,
