帶受力緩衝的pin針的製作方法

2023-06-15 17:18:57 2

本實用新型涉及液晶顯示領域，尤其涉及應用在液晶顯示領域的一種帶受力緩衝的pin針。

背景技術：

目前，市面上常用的pin針的針體為筆直的造型，pin針兩端的針腳連接液晶屏玻璃基板的金手指和電路板的連接端子，由於液晶屏和電路板在日常工作過程中隨溫度的變化而產生不同程度的形變，形變後的液晶屏和電路板之間的實際距離產生變化，會導致pin針針體的拉伸或壓縮，當針體拉伸或壓縮時pin針的夾口與液晶屏金手指的接觸面發生變化，接觸面變化後會造成pin針接觸導通不良，變化程度大的甚至會造成pin針與液晶屏金手指之間開路；另外在整機安裝時，由於pin針下端的pin腳與電路板插接過程中會受力不均，這個力在直線型pin針上會直接傳到pin針的夾口部分，也會造成pin針與液晶屏金手指之間開路的問題。

技術實現要素：

本實用新型提供一種帶受力緩衝的pin針，以解決目前pin針安裝和工作過程中，筆直型pin針在拉伸或壓縮時造成pin腳接觸不良的問題。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種帶受力緩衝的pin針，包括針體，針體上設置有受力緩衝折彎。

進一步地，所述受力緩衝折彎為垂直於針體方向的弧形折彎。

進一步地，所述弧形折彎的弧度大於或等於180度。

進一步地，所述針體一端設置有兩個夾口，兩個夾口之間形成用於夾持液晶屏玻璃基板金手指處的結構。

進一步地，所述每個夾口分別向另一個夾口方向折彎，兩個夾口的折彎部頂點之間的間距小於玻璃基板金手指處處的厚度。

進一步地，所述針體和夾口由紫銅製成，外表面鍍有錫層。

進一步地，所述夾口的折彎為弧形折彎。

進一步地，所述受力緩衝折彎方向與夾口的伸出方向相反。

本實用新型的有益效果是：

本實用新型通過對針體的改良，在針體上加入受力緩衝折彎，將液晶屏和電路板在工作中或安裝時產生形變的力有效的從針體的主體部分轉移到受力緩衝折彎並被受力緩衝折彎吸收，受力緩衝折彎的形變不會對夾口與液晶屏玻璃基板金手指的接觸的位置和接觸面積產生影響，從根本上解決了筆直型pin針受力針體變形嚴重，造成pin腳夾口接觸不良的現象，提高了pin針pin腳夾口連接的穩定性，對液晶顯示領域pin針的改進得到極大提升，降低了液晶屏連接的故障率，增強了pin針連接的穩定性，提高了產品的質量。

附圖說明

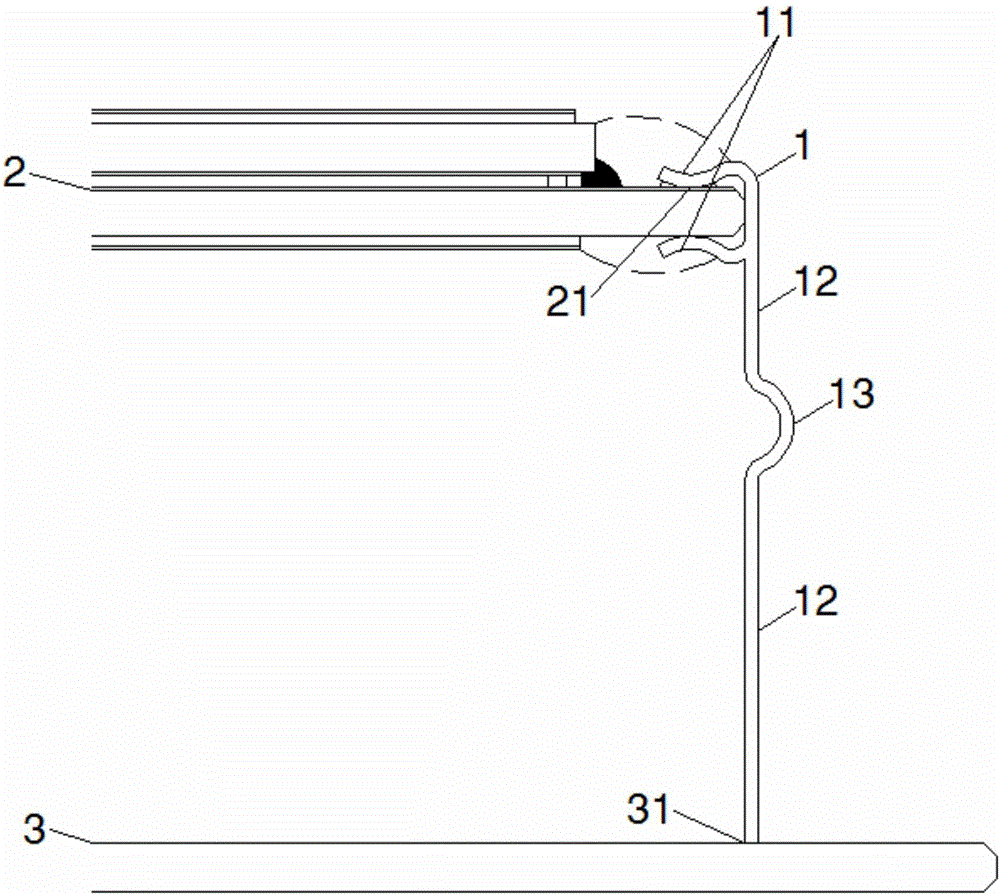

圖1是本實用新型帶受力緩衝的pin針的一種硬體結構示意圖；

圖2是本實用新型帶受力緩衝的pin針的另一種硬體結構示意圖；

圖中：1-帶受力緩衝的pin針，2-液晶屏，3-電路板，11-夾口，12-針體，13-受力緩衝折彎，21-液晶屏玻璃基板，31-電路板連接端子。

具體實施方式

為了使本技術領域的人員更好地理解本實用新型實施例中的技術方案，並使本實用新型實施例的上述目的、特徵和優點能夠更加明顯易懂，下面結合附圖對本實用新型實施例中技術方案作進一步詳細的說明。

參見圖1，在本實施例中，帶受力緩衝的pin針1應用於連接液晶屏2和電路板3，在液晶屏2上設有與帶受力緩衝的pin針連接的液晶屏玻璃基板21上的金手指，在電路板上設有與帶受力緩衝的pin針連接的電路板連接端子31；帶受力緩衝的pin針1的針體12的一端設置有兩個夾口11，夾口11分為上夾口和下夾口，上夾口與液晶屏表面玻璃基板21上的金手指電連接，針體的另一端與電路連接端子電連接，用於將電路板和液晶屏形成通路電路；夾口的折彎為弧形折彎，兩個夾口之間形成用於夾持液晶屏玻璃基板金手指處的結構，每個夾口分別向另一個夾口方向折彎，兩個夾口的折彎部頂點之間的間距小於液晶屏金手指處的液晶屏厚度，該結構可以有效的增大夾持的力度，使夾口與液晶屏玻璃基板金手指的夾持更牢固；帶受力緩衝的pin針1的針體12上設置有受力緩衝折彎13，受力緩衝折彎為垂直於針體方向的弧形折彎，弧形折彎的方向為水平向左，弧形折彎的弧度大於或等於180度，針體由於受力與弧形折彎形成受力結構，弧形折彎的頂點為受力點，針體為力臂，力臂與受力點的垂直距離為力矩，當弧形折彎為180度時，針體由於受力可伸縮的距離最長，力矩最短；當弧形折彎從180度增大到360度過程中，針體由於受力可伸縮的距離逐漸減小，力矩逐漸增大，弧形折彎吸收力的效果增減增大，當弧形折彎為360度時，針體由於受力可伸縮的距離為零，力矩變為最大，此時，由於力臂無法移動，弧形折彎無法起到吸收力的作用，在實際生產和應用過程中，可以根據液晶屏和電路板之間熱脹冷縮造成距離伸縮的程度，調整針體受力可伸縮距離的長度和力矩的長度也就是調整弧形折彎的弧度使pin針的受力和針體位移達到最佳效果；由於帶受力緩衝的pin針用於連接在液晶屏和電路板等精密電子器件之間，pin針的針體和夾口採用紫銅製成，外表面鍍有錫層，使pin針具有更好的導電性和抗腐蝕性。

參見圖2，作為本實用新型的進一步改進，受力緩衝折彎1的弧形折彎彎曲方向為水平向右，該結構可以使帶受力緩衝的pin針的整體重心點從針體左邊移向中間，這個改進更有利於pin針保持穩定性，使帶受力緩衝的pin針在日常工作中不會因為針體的伸縮而左右搖擺，pin腳的接觸更加牢固。

由上述實施例可見，該帶受力緩衝的pin針通過對針體的改良，在針體上加入受力緩衝折彎，將液晶屏和電路板在工作中或安裝時產生形變的力有效的從針體的主體部分轉移到受力緩衝折彎並被受力緩衝折彎吸收，受力緩衝折彎的形變不會對pin腳與液晶屏玻璃基板金手指處的接觸的位置和接觸面積產生影響，從根本上解決了筆直型pin針受力針體變形嚴重，造成pin腳接觸不良的現象，提高了pin針pin腳夾口連接的穩定性，對液晶顯示領域pin針的改進得到極大提升，降低液晶屏連接的故障率，增強了pin針連接的穩定性，提高了產品的質量。

最後說明的是，以上實施例僅用以說明本實用新型的技術方案而非限制，儘管參照較佳實施例對本實用新型進行了詳細說明，本領域的普通技術人員應當理解，可以對本實用新型的技術方案進行修改或者等同替換，而不脫離本實用新型技術方案的宗旨和範圍，其均應涵蓋在本實用新型的權利要求範圍當中。
