家庭開關插座的接線圖（家用開關插座接線圖）
2023-05-29 00:17:40 2
開關怎麼接？雙控開關怎麼接？三控開關怎麼接？有了這些接線圖，再也不用求人，自己就搞定。
右上角點擊關注，滿滿的乾貨等著您。
五孔•三孔插座
注意：插座接法為左零右火。
單開五孔插座（開關控制插座）
注意：圖中「L」與其他產品中「COM」對應為同一接口。插座接法為左零右火。
單開五孔插座（開關控制燈）
注意：圖中「L」與其他產品中「COM」對應為同一接口。插座接法為左零右火。

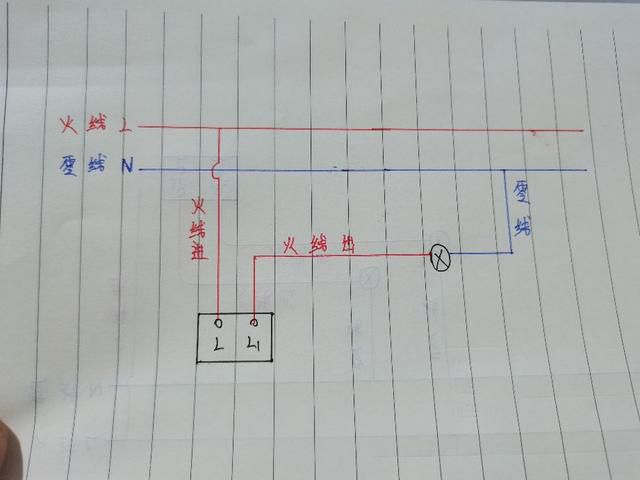

一開單控開關
注意：圖中「L」與其他產品中「COM」對應為同一接口。
二開單控開關
注意：圖中「L」與其他產品中「COM」對應為同一接口。
三開單控開關
注意：圖中「L」與其他產品中「COM」對應為同一接口。
四開單控開關
注意：圖中「L」與其他產品中「COM」對應為同一接口

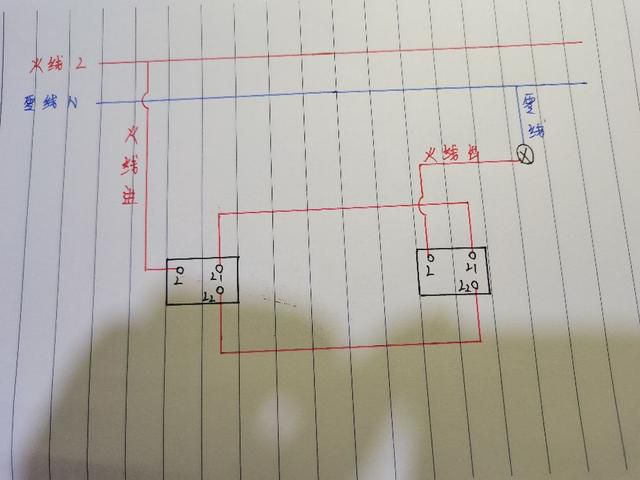

單開雙控開關
注意：圖中「L」與其他產品中「COM」對應為同一接口
三開多控開關
注意：圖中「L」與其他產品中「COM」對應為同一接口。三開多控兩頭是單獨的單開雙控開關，只有中間為多控制開關。（與其他開關是不一樣的）
,
