有源晶振和無源晶振的外觀區別（實例分析電子元器件）

2023-06-02 09:02:41

讓我們先通過下面的圖片來認識一下晶振

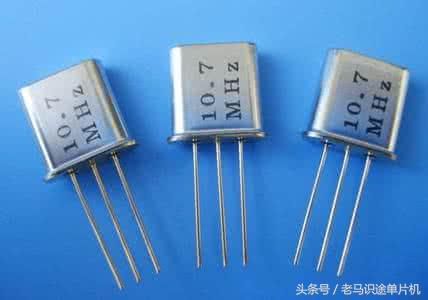

如上面圖一所示晶振有兩個引腳。圖二所示晶振有3個引腳，圖三所示晶振有四個引腳。

晶振全稱是叫晶體振蕩器，晶體振蕩器是指從一塊石英晶體上按一定方位角切下薄片（簡稱為晶片），石英晶體諧振器，簡稱為石英晶體或晶體、晶振而在封裝內部添加IC組成振蕩電路的晶體元件稱為晶體振蕩器。其產品一般用金屬外殼封裝，也有用玻璃殼、陶瓷或塑料封裝的。

下圖是3個引腳晶振的電路圖

普通壓電無源石英晶體是一種無極性元件，晶體內部本身只有經過加工的單一石英晶片，英文單詞叫做（Quartz crystal）需要藉助設計的電路才能產生振蕩信號，單晶振本身是無非發生振蕩的，插件的一般常規都是二個腳，當然也會有三個腳的，中間那個腳一般用來接地，當然隨著科技的發展，後來有了四個腳的普通貼片諧振器，四個腳其實只要二個腳才是真正通電工作的，剩餘兩個腳一個是懸空，一個是可以用來接地(可接可不接)。

有源石英晶體振蕩器是最少擁有最少4個腳的的產品，四個腳的用途是：一腳懸空，二腳接地，三腳接輸出，四腳接電壓，電壓也有分為以下幾種，1.8V-2.5V-3V-3.3V-3.8V-5V等電壓，振蕩器內部本身除了有加工過的壓電石英晶片外，還有有源振蕩器IC，以及電阻兩顆，電容兩顆，有些會有一顆三級穩壓管等原件，插件的外觀體積比較大，但是隨著現在的科技發展，有源晶振體積也從最初的超大體積長20mm，寬11mm，到現在的2.5mm長，寬2.0mm的小尺寸，有源晶振的英文單詞簡稱為（Quartz crystal oscillator）。

下圖是有源晶振的電路圖

來欣賞一下晶振的圖片
