一種方便存放的家電包裝結構的製作方法

2023-05-30 08:34:46

本發明涉及包裝結構技術領域，具體涉及一種方便存放的家電包裝結構。

背景技術：

目前，家電外包裝，普遍使用EPS泡沫和紙箱的配合來保護家電本體，其結構通常是包括置於家電頂面的護頂蓋，以及置於家電各側稜的若干護稜條，護稜條的頂端與護頂蓋的邊沿之間設有相互配合的凹凸卡接結構，凹凸卡接結構包括凹槽，以及與凹槽相卡接的凸舌。雖然這樣的結構有助於保證家電在搬移運輸過程中避免被外物撞擊，但是其依然存在著不足，原因在於，家電包裝結構用完以後不方便存放，佔有空間大，往往會被當做廢品丟棄，造成資源浪費。

技術實現要素：

本發明的目的就在於：針對目前家電的包裝結構存在的上述問題，提供一種不僅易組裝，而且拆卸後佔地面積小，容易存放的家電包裝結構。

為了實現上述目的，本發明採用的技術方案是：

一種方便存放的家電包裝結構，包括底座、頂蓋、位於所述底座和頂蓋之間的四根支柱、以及設置在相鄰所述支柱之間的側板，所述側板與所述支柱為可拆卸的連接，所述支柱的橫截面為等邊L形，所述支柱上設置有與所述側板相配合的腔體，所述側板的兩側伸入相鄰的所述支柱中，所述底座上與所述支柱相對應的設置有凹陷，所述支柱設置在所述凹陷內，所述側板的底部與所述底座的上表面相接觸，所述頂蓋扣合在所述支柱和側板的上端，所述側板形成為可摺疊的波浪形。本申請的家電保證結構，側板形成為可摺疊的波浪形，在取出家電產品後，可以將側板從支柱上取下並摺疊，如此，佔用空間小，便於收納。

優選的，所述腔體的寬度與所述側板摺疊後的厚度相對應，使所述側板摺疊後可放置在所述腔體內。在側板摺疊後放置在支柱內，進一步的方便了包裝結構的收納。

優選的，所述頂蓋的結構與所述底座的結構相同。方便加工和製造。

優選的，所述支柱對應的所述底座上還設置有加強筋。

由於採用了上述技術方案，本發明的有益效果是：

本申請的家電包裝結構，側板形成為可摺疊的波浪形，在取出家電產品後，可以將側板從支柱上取下，摺疊，如此，佔用空間小，便於收納。

附圖說明

圖1為本發明的結構示意圖；

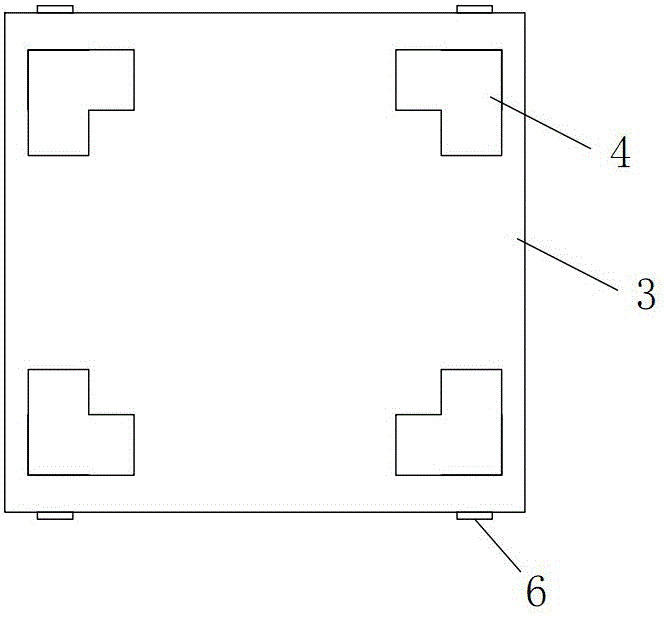

圖2為底座的結構示意圖；

圖3為支柱與側板配合的結構示意圖。

圖中：1、支柱；2、側板；3、底座；4、凹陷；5、頂蓋，6-加強筋。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例，基於本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。

實施例，如圖1-3所示：

一種方便存放的家電包裝結構，包括底座3、頂蓋5、位於所述底座3和頂蓋5之間的四根支柱1、以及設置在相鄰所述支柱1之間的側板2，所述側板2與所述支柱1為可拆卸的連接，所述支柱1的橫截面為等邊L形，所述支柱1上設置有與所述側板2相配合的腔體，所述側板2的兩側伸入相鄰的所述支柱1中，所述底座3上與所述支柱1相對應的設置有凹陷4，所述支柱1設置在所述凹陷4內，所述側板2的底部與所述底座3的上表面相接觸，所述頂蓋5扣合在所述支柱1和側板2的上端，所述側板2形成為可摺疊的波浪形。本申請的家電保證結構，側板2形成為可摺疊的波浪形，在取出家電產品後，可以將側板2從支柱1上取下並摺疊，如此，佔用空間小，便於收納。

優選的，所述腔體的寬度與所述側板2摺疊後的厚度相對應，使所述側板2摺疊後可放置在所述腔體內。在側板2摺疊後放置在支柱1內，進一步的方便了包裝結構的收納。

優選的，所述頂蓋5的結構與所述底座3的結構相同。方便加工和製造。

優選的，所述支柱1對應的所述底座3上還設置有的加強筋6。

以上所述，僅為本發明的具體實施方式，但本發明的保護範圍並不局限於此，任何熟悉本技術領域的技術人員在本發明披露的技術範圍內，可輕易想到變化或替換，都應涵蓋在本發明的保護範圍之內。因此，本發明的保護範圍應以權利要求的保護範圍為準。
