IFD-x 微型紅外成像儀（模塊）關於溫度測量和成像精度

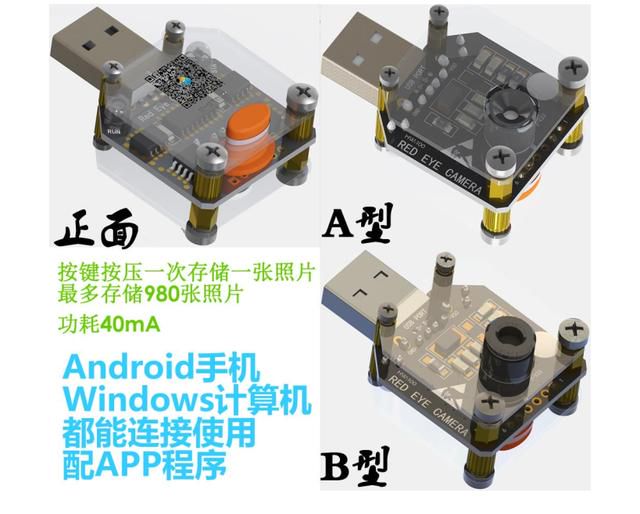

河北穩控科技IFD-x 微型紅外成像儀（模塊）

是基於紅外陣列高精度溫度傳感器以及先進軟體算法的非接觸式熱成像儀器，可對視場範圍內任何物體進行紅外成像，成像解析度達 512*384 像素，溫度靈敏度 0.1℃，絕對精度±1.5℃，刷新頻率最高達 64Hz。自帶存儲和實時時鐘，具備數據實時輸出顯示、拍照存儲功能，數字接口包括 UART 和 USB，可直接連接計算機和手機，配合上位機軟體或者手機 APP 程序，使用十分方便。 廣泛應用於電子設備開發、 PCB 測試、 新材料、供暖施工、非接觸溫度測控、非法侵入、生物探測等行業和領域。

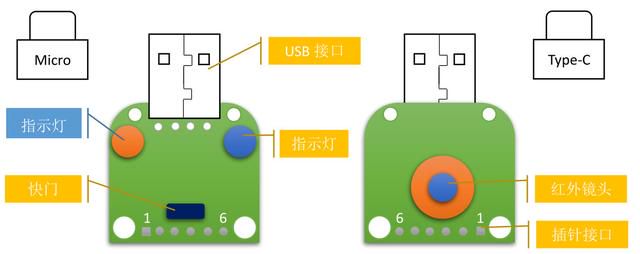

河北穩控科技IFD-x 微型紅外成像儀（模塊）尺寸

溫度感測靈敏度是傳感器可以區分出的最小溫度改變量，是熱量測量的基礎，本設備使用的傳感器的靈敏度為 0.1℃@1Hz，隨著傳感器測量速率的提高，測量系統的底噪增大，隨即導致溫度感知靈敏度下降。例如 4Hz、 8Hz、 16Hz時溫度靈敏度會分別為 0.5、 1.0 和 1.5℃。熱量感知以後得到的數據計算為絕對溫度值則依賴於被測物體輻射係數，材料不同或者表面光潔度、含水率等因素影響時，輻射率會不同，所以對於某特定材料來說輻射率是一個在小範圍肉不斷變化的數值，這就導致了使用熱輻射數據計算得到的絕對溫度不是特別準確。另外，成像儀與被測物體之間的微小顆粒物會對熱輻射產生一些衰減，若周圍有反射性能好的其它物體存在還會產生一些熱輻射的反射，導致輻射能量在傳播過程中發生一些變化，進而影響最終絕對溫度值的計算。

河北穩控科技IFD-x 微型紅外成像儀（模塊）

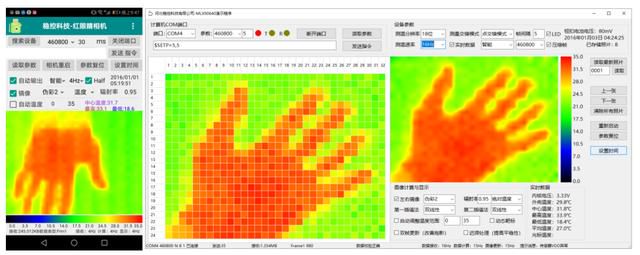

所以，紅外成像的主要作用是通過較高的熱輻射解析度來區分細微的熱量變化、不同的物體以及物體邊界，繼而形成不同顏色表示的圖像，重點在於能夠區分不同的熱量，而不是絕對溫度是多少。絕對溫度的測量受到很多客觀且不確定的隨機因素影響，是目前的技術水平沒有辦法很好解決的問題，一般所說的絕對溫度測量精度是指在實驗室環境人為排除幹擾因素條件下得到的，並不是指客戶使用時的環境。
