pwm數學模型（我和孩子一起學習）

2023-05-30 11:22:53

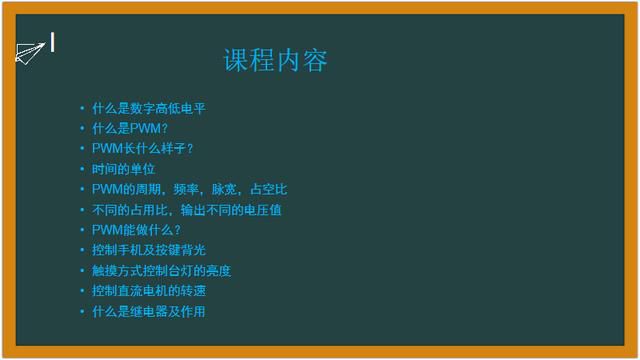

什麼是數字高低電平

什麼是PWM？

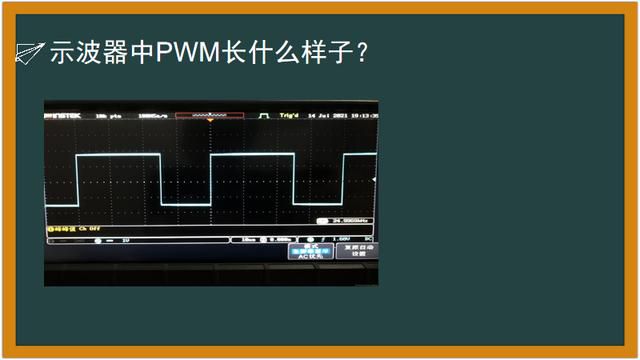

PWM長什麼樣子？

時間的單位

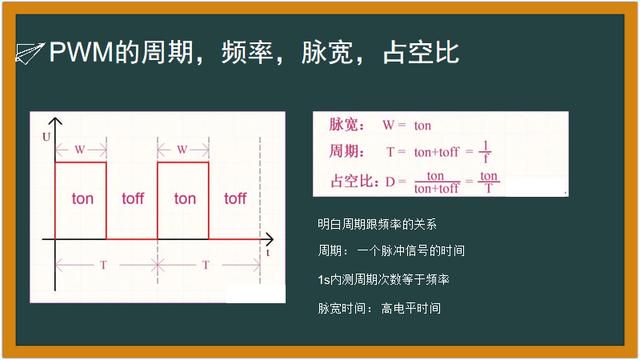

PWM的周期，頻率，脈寬，佔空比

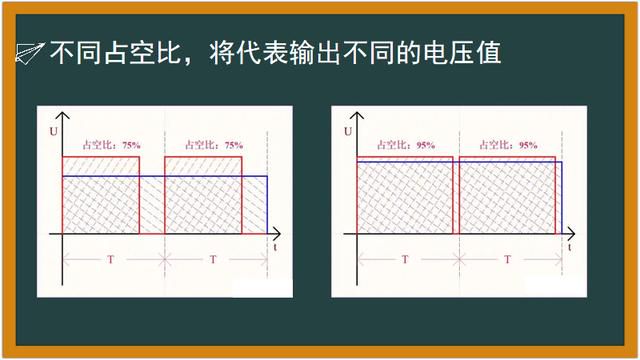

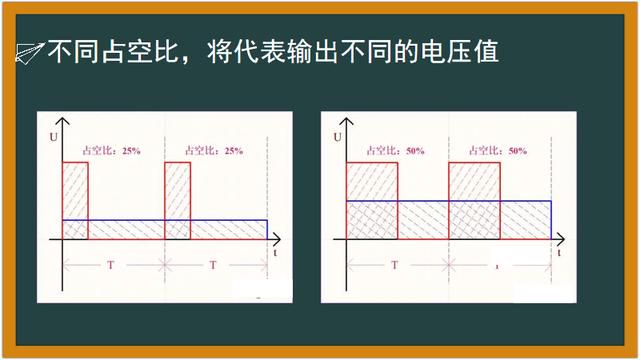

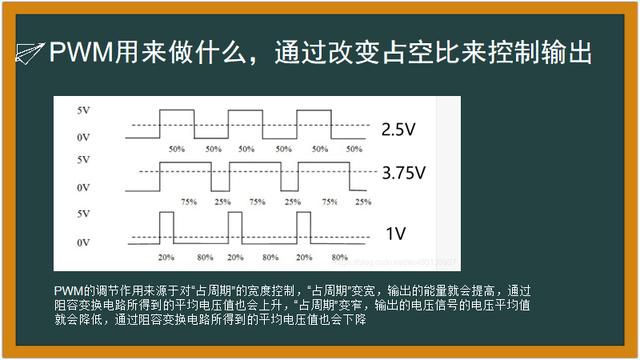

不同的佔用比，輸出不同的電壓值

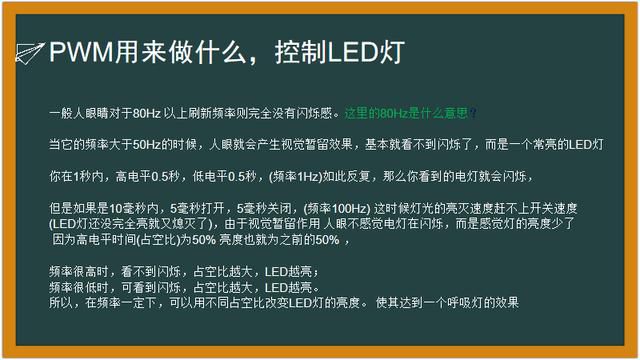

PWM能做什麼？

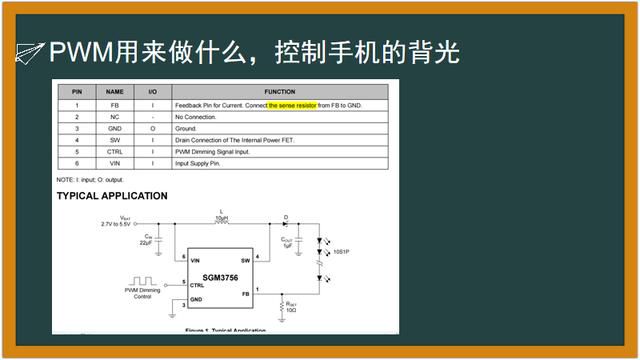

控制手機及按鍵背光

觸摸方式控制檯燈的亮度

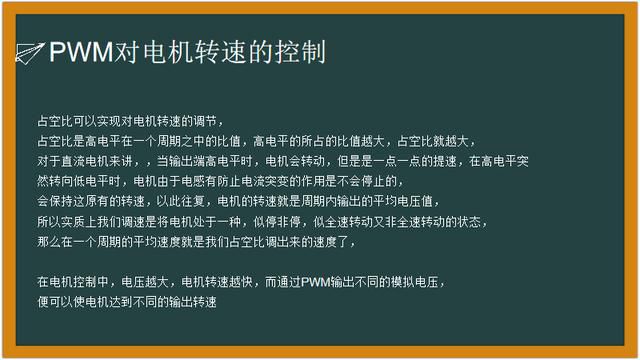

控制直流電機的轉速

什麼是繼電器及作用

繼電器的工作原理是：

繼電器工作時，電磁鐵通電，把銜鐵吸下來使D和E接觸。

工作電路閉合。電磁鐵斷電時失去磁性，彈簧把銜鐵拉起來，切斷工作電路。

通常應用於自動化的控制電路中，它實際上是用小電流去控制大電流運作的一種「自動開關」。

故而在電路中起著自動調節、安全保護、轉換電路等作用。

因此，繼電器就是利用電磁鐵控制工作電路通斷的開關。

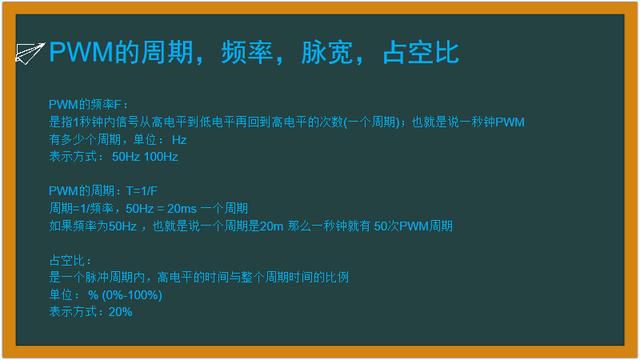

PWM的頻率F：是指1秒鐘內信號從高電平到低電平再回到高電平的次數(一個周期)；也就是說一秒鐘PWM有多少個周期，單位： Hz 表示方式： 50Hz 100Hz

PWM的周期：T=1/F,周期=1/頻率，50Hz = 20ms 一個周期

如果頻率為50Hz ，也就是說一個周期是20m 那麼一秒鐘就有 50次PWM周期

佔空比：是一個脈衝周期內，高電平的時間與整個周期時間的比例

單位： % (0%-100%)

表示方式：20%
