微波爐工作原理及維修方法（微波爐原理與維修培訓三）

2023-05-28 11:37:03 3

三.微電腦控制微波爐的工作原理

1、工作原理

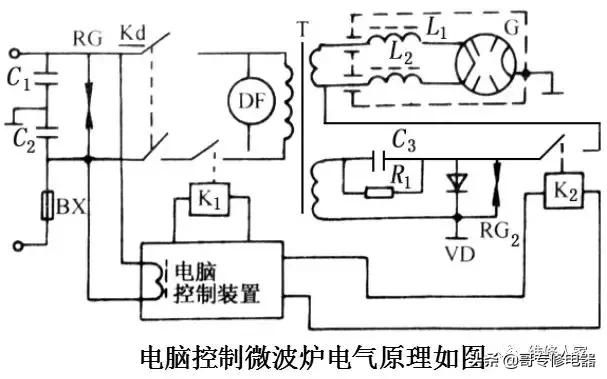

微電腦控制微波爐是利用微電腦來對爐內食物的加熱時間和加熱功率進行自動調節，從而擴大了使用範圍，使其對不同類食物進行解凍、保溫和烹飪均能達到有效、準確的控制。微電腦把預定的烹飪程序存儲在IC晶片中，微波爐工作時就按存儲的程序自動對食物進行烹飪。圖3-30所示的微電腦控制微波爐電路框圖清楚地表明了其工作過程。

2、微電腦控制微波爐的特有功能

(1)定時選擇功能 一般可在99min99s範圍內任意選擇烹飪時間，採用逐減計數方法，計數減至零時烹飪結束。

(2)功率選擇功能 一般分為5～9擋，最小功率為整機功率的10％。

(3)定時啟動微波爐功能 可在9h99min範圍內選擇延時啟動微波爐，到達選定的時刻，微波爐自動開始烹飪。

(4)溫度控制與兩種烹飪操作程序兼容的功能 當微波爐按某一種烹飪功率與時間程序操作結束後，可以立即自動轉入另一種烹飪功率與時間程序操作。

(5)音響報警功能 當烹飪時間或溫度達到預定值時或發生故障時，能自動發出聲響報知使用者。

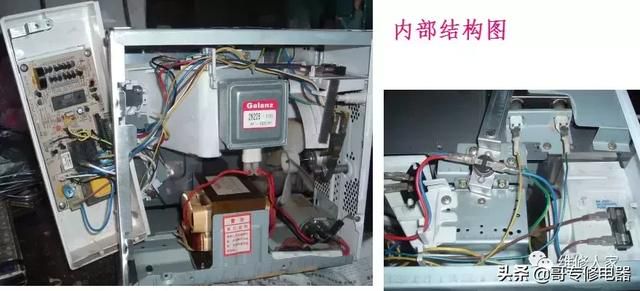

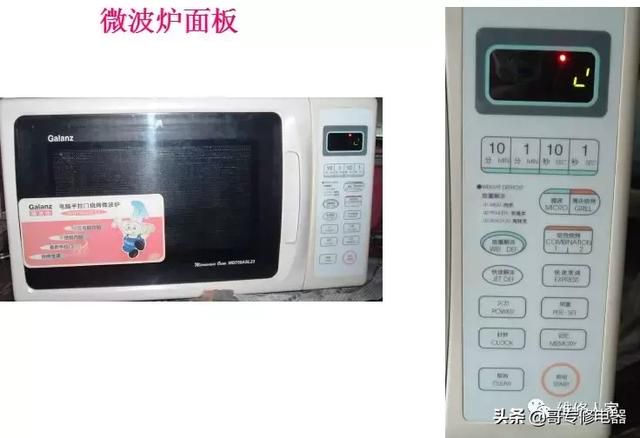

3、外觀結構圖

四、微波爐的維修

1、微波爐的維修要點

微波爐是一種高技術家電產品，並且內有高壓電，檢修時一定要小心謹慎，才不會引起人身危險及損壞微波爐。檢修時須注意以下事項：

（1）微波爐發現異常或故障，必須維修不要繼續使 用。

（2）對微波爐的內部進行檢查維修前，一定要先切斷電源開關，並且要撥下電源插

（3）修理時，不要因電源已切斷而麻痺大意，因為微波爐高壓迴路中整流電路的高壓電容器曾經充了電，裡面仍然蓄有高壓電，觸摸它將有被高壓電電擊的危險，要十分注意。

（4）試機時必須合上機蓋，不許貼近微波爐。

2、普通型微波爐常見故障及檢修方法

1）.指示燈不亮，也不能加熱

故障原因1：電源插頭與插座接觸不良或斷線。

故障原因2：熔絲燒斷。

故障原因3：爐門未關嚴。

故障原因4：爐門開關接觸不良或損壞。

用「00號砂紙」擦磨觸點使其接觸良好，若嚴重損壞應予以更換。

2）.指示燈亮，不能加熱

故障原因1：溫度旋鈕於停止位置。

故障原因2：定時器處於停止位置。

故障原因3：變壓器二次側繞組開路。

原因4：倍壓整流二極體損壞。（短路有嚴重過載噪音）

原因5：高壓電容漏電或擊穿。（有嚴重過載噪音）

原因6：磁控管損壞。

原因7：功率調節器工作不正常。

3）.指示燈不亮，加熱正常

故障原因1：指示燈泡損壞。

故障原因2：燈泡與燈座之間接觸不良（油汙、氧化或鬆動）。

4）.冷卻電扇不轉

故障原因1：風機繞組斷路。

故障原因3：電動機損壞。

故障原因4：風扇旋轉受阻。

5）.磁控管損壞

故障原因1：爐腔內放置金屬器皿加熱。

故障原因2：爐腔內無食物加熱。

故障原因3：冷卻風扇不轉。（長時間工作）

故障原因5：燈絲電壓不正常。

故障原因6：市電電壓過高。

故障原因7：磁控管長期不用，內含氣體。

故障原因8：陰極與陽極之間絕緣程度降低出現「打火」現象。

6）.殼體帶電

故障原因1：嚴重受潮。

故障原因2：帶電元件與殼體相碰撞或引線絕緣損壞。

故障原因3：地線接地不良。（感應電）

故障原因4：電氣系統進水或帶電物進入。

7）.接通電源後即燒斷熔絲

故障原因1：變壓器一次側繞組匝間短路。

檢修方法：修理或更換變壓器。

故障原因2：壓敏電阻短路。

8）.食物加熱正常，但定時器不起作用(不能定時或歸零）

故障原因：定時器電動機損壞。

檢修方法：修理或更換定時器電動機線圈。或更換整個組件。

9）.功率調節器失靈

故障原因1：調節器觸點接觸不良。

檢修方法：修磨觸點，保持良好接觸。

故障原因2：調節器本身已損壞。

10）.爐腔有電弧

故障原因1：加熱室有焦化的塵粒。

檢修方法：檢查排氣板上塵粒並清理掉。

11）.食物加熱正常，轉盤不轉

故障原因1：轉盤電動機損壞。

12）.微波洩漏量過大

原因1：爐腔生鏽穿孔或破裂。

3、微電腦控制微波爐常見故障及檢修方法

1）.顯示器不亮，按下按鍵無反應

原因1：交流熔斷絲燒斷。

原因2：單片機電源變壓器或供電電路元件損壞。

原因3：單片機的供電、時鐘振蕩及復位電路故障。

原因4：單片機晶片損壞。

2）.顯示正常，按動部分按鍵無反應

故障原因1：開關與連接器之間的連線鬆脫。

故障原因2：薄膜開關損壞。

故障原因4：單片機損壞。

檢修方法：更換同型號單片機。

3）.顯示、按鍵輸入均正常，且爐燈亮、風扇工作，但不加熱

故障原因1：單片機埠損壞。

檢修方法：更換同型號單片機。

故障原因2：功率控制失效。

檢修方法：先撥去功率控制繼電器的接插片，在烹飪啟動後，用歐姆表測功率控制器開關是否接通，若通則控制電路正常，故障發生在開關以下部分，按普通型微波爐檢修方法檢修即可。若開關不通，可檢查控制繼電器的三極體是否正常，並聯在繼電器兩端的二極體是否擊穿，單片機埠的連接電阻是否變值開路，連接線是否中斷，繼電器是否損壞等。

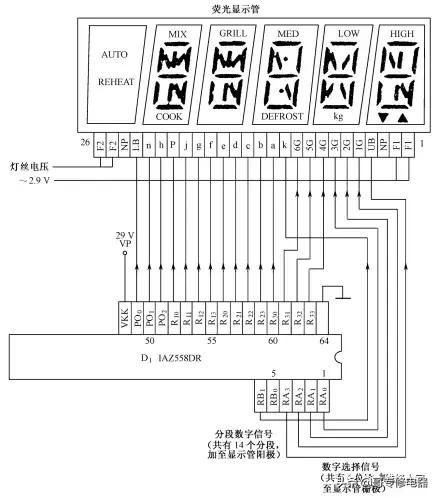

4）.顯示器顯示不正常，但微波爐能工作

故障原因1：顯示器損壞。

故障原因2：顯示電路故障。

檢修方法：檢查顯示電路中的位或段控制線上的三極體等元件有

無開路或短路，印製板連通是否良好，按鍵開關有無局部短路等，

並接好電路，更換故障元件。

5）.蜂鳴器不響

故障原因1：蜂鳴器損壞。

故障原因2：單片機蜂鳴器埠損壞。

檢修方法：更換單片機。

故障原因3：蜂鳴器控制電路故障。檢查蜂鳴器電路中的有關三極

管、電阻、12V電源及連線是否完好，修理並更換故障件。
