雙聯開關雙控控制一盞燈接法(雙聯雙控開關電路的三種接法)

2023-05-26 10:28:37

雙聯雙控開關原理

雙聯雙控開關的定義與單聯雙控開關的定義差不多,唯一的區別就是雙聯是2個按鈕的開關,單聯就只是一個按鈕的開關。那什麼是雙聯雙控開關呢?其實很簡單,就是指在一個面板上,通過兩個按鈕來控制兩個用電設備,就是兩個開關控制這兩條電路。

雙聯雙控開關接法

雙控開關實際上就是兩個單刀雙擲開關串聯起來後再接入電路。每個單刀雙擲開關有三個接線端,分別連著兩個觸點和一個刀。

具體接法:把兩個單刀雙擲開關的兩個觸點分別相連,即開關1的觸點1與開關2的觸點1相連,開關1的觸點2與開關2的觸點2相連,然後兩個開關的刀做為整個開關的兩端接入電燈的兩端。

這樣當開關1和2的刀同時打向各自觸點1或同時打向觸點2時,電路接通,則燈亮。若兩開關的刀一個打向觸點1而另一個打向觸點2時,電路不通,則燈滅。因此兩個開關都可以控制燈。

兩個開關可以放在樓梯的上下兩端,或走廊的兩端,這樣可以在進入走廊前開燈,通過走廊後在另一端關燈,既能照明,又能避免人走燈不滅而浪費電。

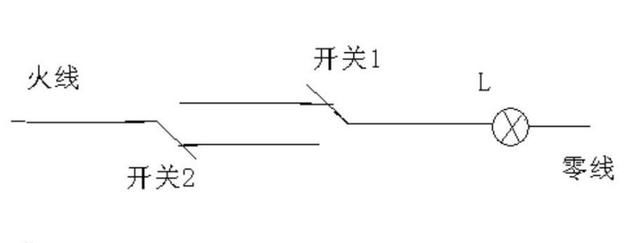

接法圖示

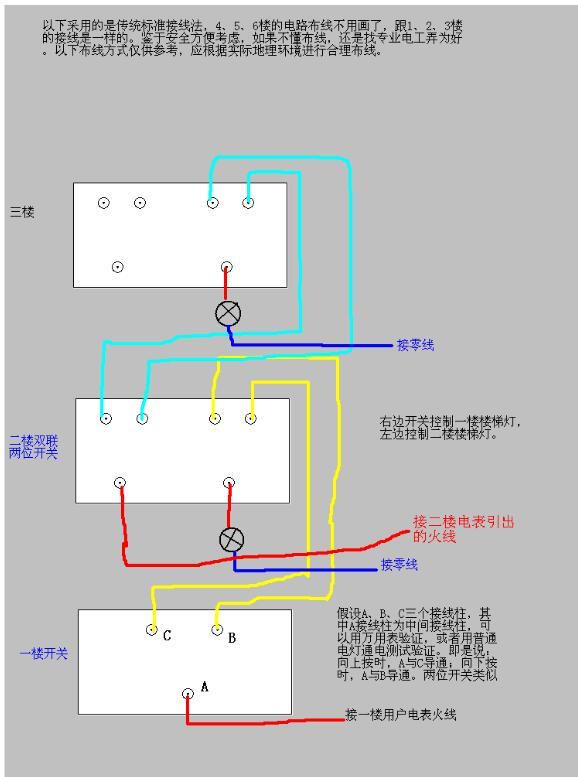

雙聯雙控開關接線圖

雙聯雙控開關電路的三種接線法

第三種方法:雙聯開關電路另類接線法(兩個開關都入火線,安全)接線要點:

1、雙聯線中的一條必須直接連接兩個雙聯雙控開關的中間接線端;

2、雙聯線中的另一條導線連接兩個開關的上接線端(或者下接線端),並且在中間接一條分支線與燈的一端連接,燈的另一端接零線。

3、兩個開關都入火線,而且接於上接線端(或者下接線端),但不能接於中間的接線端。

這種電路的布線特點:

1、雙聯專用線中的一條導線,中間引出分支線接於燈的一端。(傳統雙聯雙控電路是不允許在雙聯專用線中引出分支線的)

2、兩個開關都入火線,而且只能接於上接線端(或者下接線端),這就使得燈亮時,兩個開關的三個接線端對零線的測量電壓都是220v,即試電筆都顯示為紅色。

,
