變頻空調原理圖教程（圖解變頻多聯機各部件結構及其作用）

2023-05-26 12:26:19

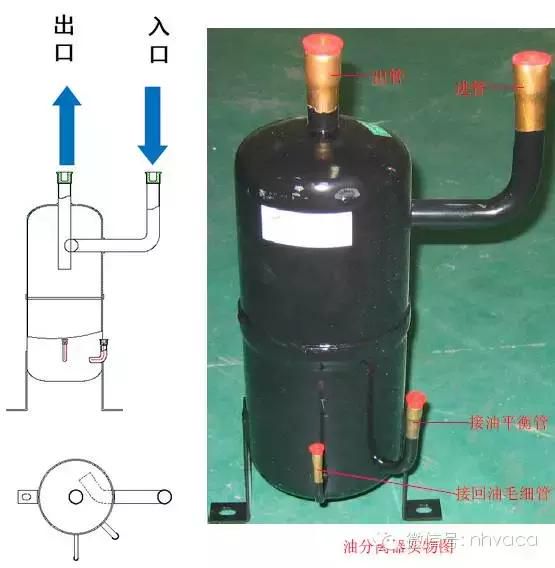

油分離器

主要作用：將潤滑油從氣態冷媒中分離出來後送回壓縮機，避免壓機因缺油而燒毀。

工作原理：通過改變氣流方向和降低氣流速度來實現分油，其位置一般在壓縮機出口的排氣管路上。當製冷劑離開壓縮機時，會帶走一部分潤滑油，設置了油分後，可將絕大部分油從製冷劑中分離，分離後的油從底部直接回到壓縮機，以保證壓縮機正常運行。

壓力傳感器

保護作用：當檢測到系統中的排氣壓力過高時降低變頻壓縮機的運行頻率，當排氣壓力超過4.4MPa時（各廠商不同）停機保護，並報警。

控制室外風機轉速作用：

製冷時：冷凝壓力升高→風機轉速升高；

冷凝壓力降低→風機轉速降低。

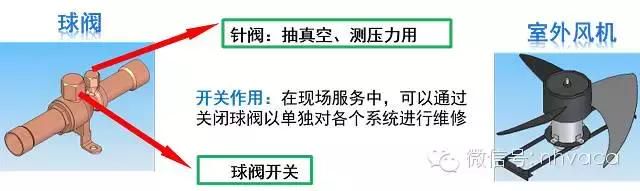

球閥與室外風機

蒸發器

影響蒸發效果的因素有：

1.冷媒與進風的溫差；

2.進入蒸發器的冷媒量；

3.風量的大小。

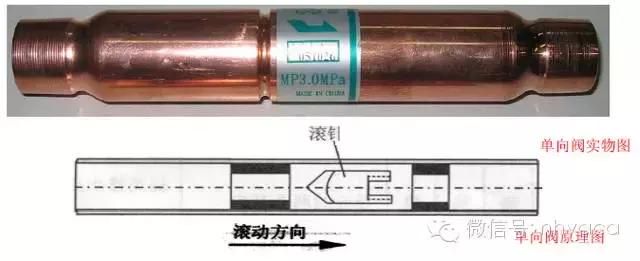

排氣單向閥

A、防止突然停機時，冷凝器中的冷媒倒灌衝擊壓縮機的渦旋盤；

B、當只開變頻壓縮機時，防止高溫高壓冷媒衝入定速壓縮機中。

設備其他閥件

回油毛細管：使油分離器中的潤滑油回到各個壓縮機的回氣管中，再吸至各壓縮機中，以保證壓縮機的供油量。

高壓儲液罐：氣液分離＋緩衝作用。

油平衡管：在模塊並聯時，將潤滑油平衡至各個模塊，以保證壓縮機供油量。

氣平衡管：在模塊並聯時，保證各模塊的低壓側冷媒處於同一壓力狀態；並可將各模塊氣液分離器中的冷媒進行平衡。

室外機單元與系統圖

各廠商不同，僅供參考。

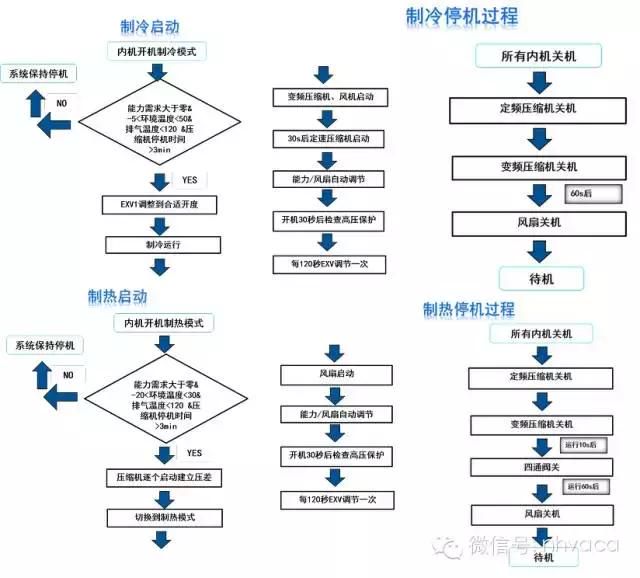

主要控制系統

除霜控制

各廠商不同，僅供參考。

除霜開始條件：T3＜0℃開始計時T，持續40分鐘後，判斷環境溫度T4，T4溫度越低則進入化霜溫度越低，T4溫度越高則進入化霜溫度越高。

除霜停止條件：

1.除霜已經運行10分鐘；

2.冷凝器出口溫度T3 高於15℃；

3.T3—冷凝器出口溫度。

系統保護（主要）

機組運行時間達30秒：

1、低壓保護：低壓1.5bar, 3分鐘後系統恢復運行。

2、高壓保護：高壓 >44.0bar or 或者高壓開關斷開，機組顯示高壓故障，停機3分鐘後如果高壓120.0oC, 系統停機.，如果排氣溫度12A或定頻壓機電流>19A時，系統將停止運行。

5、通迅故障：如果一臺室內機出現通迅故障，系統將停止運行。

6、傳感器故障：系統將停止運行。
