測量學複習資料（測量基礎理論-----2）

2023-07-31 15:05:51 1

一、形位公差符號

二、通用公差符號

三、形位公差詳解

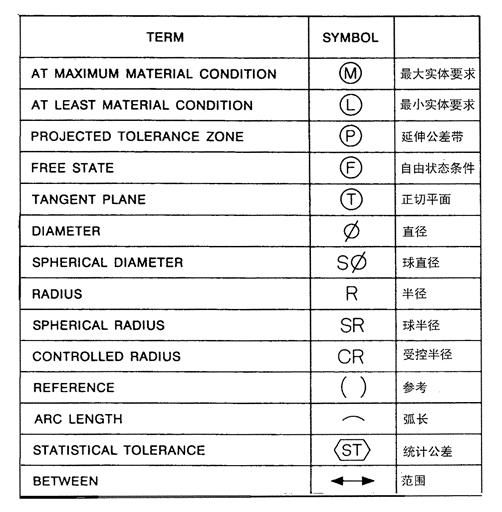

1.形位公差符號

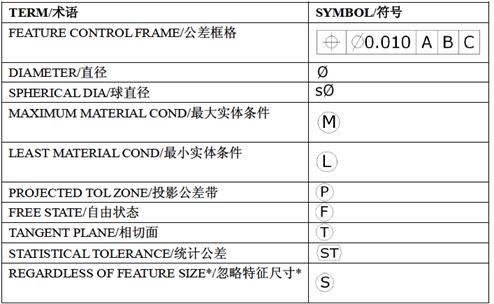

2.通用公差符號

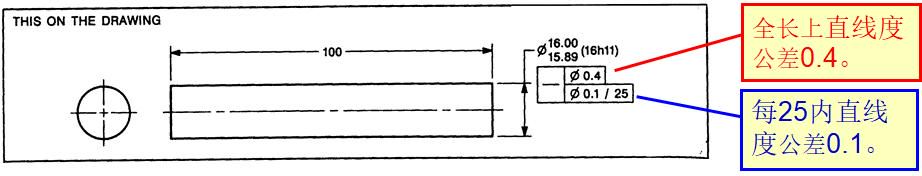

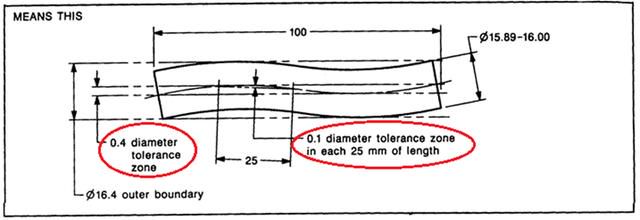

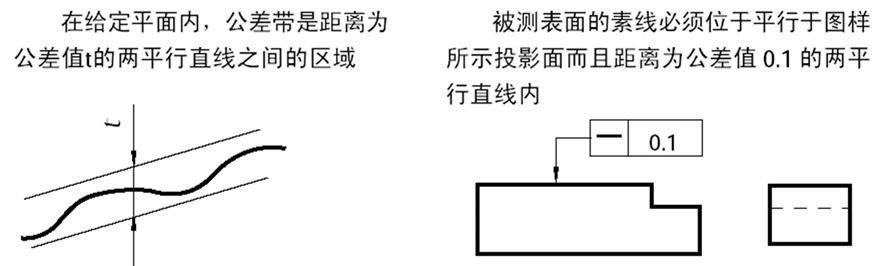

3.直線度

影響直線度因素：

1.測量的直線的長短；

2.構造直線的點數；

4.平面度

實現方式：

CMM、OMM、HG、千分表等；

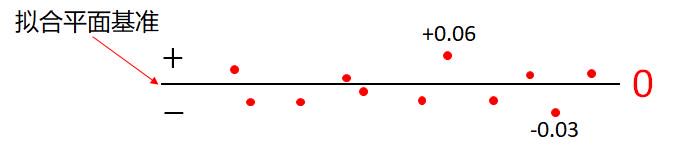

平面度值=最大正值-最小負值

Flatness=0.06-(-0.03)

=0.09

並且，所有正值之和 所有負值之和=0（在構成擬合平面基準的前提下）

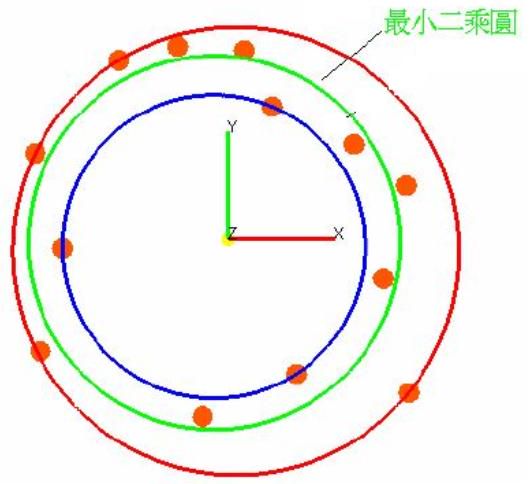

5.圓度（真圓度）

6.圓柱度

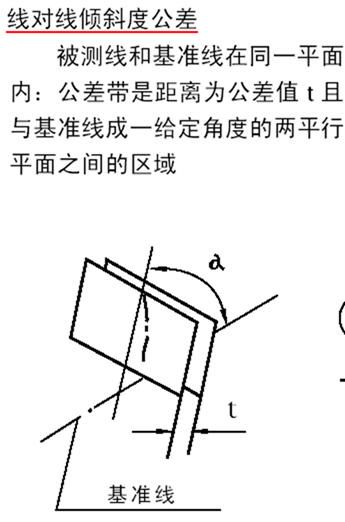

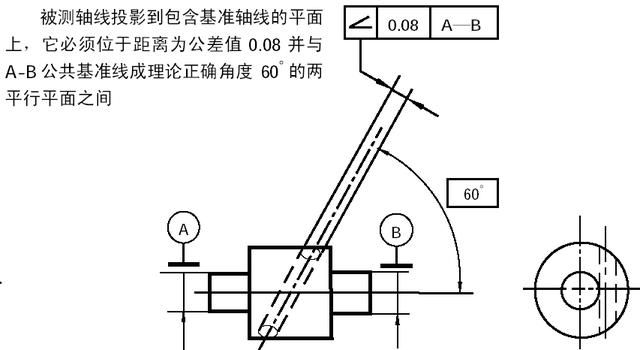

7.傾斜度

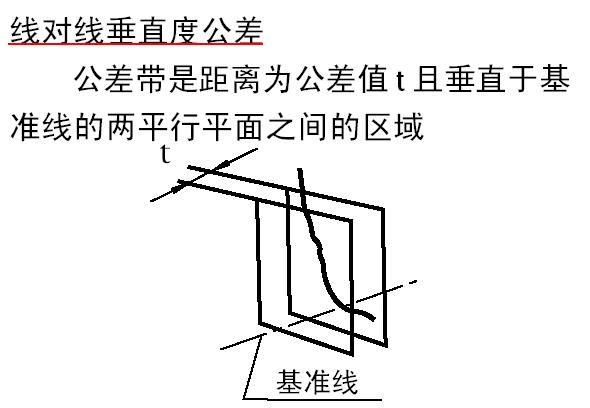

8.垂直度

9.平行度

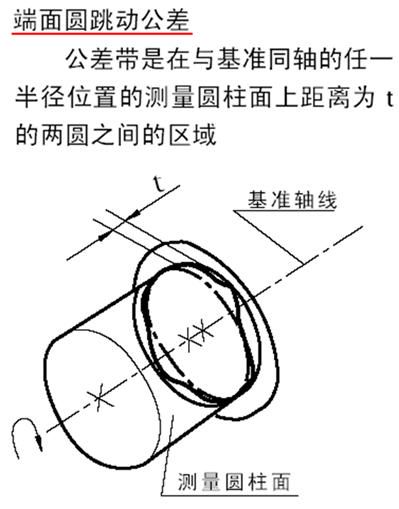

10.圓跳動

一般來說，圓跳動可以當做同心度來測量！

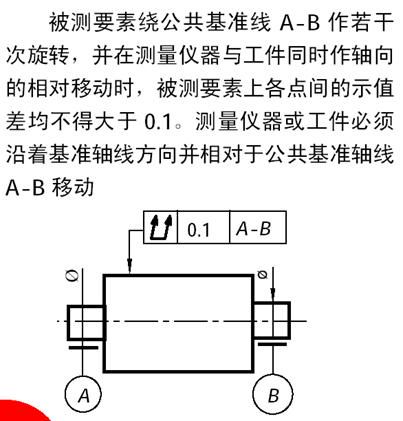

11.全跳動

一般來說，全跳動可以當做同軸度來測量！

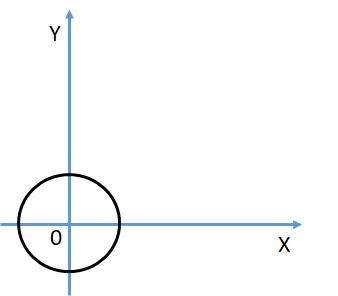

12.同心（軸）度

同心度：等同於位置度的計算

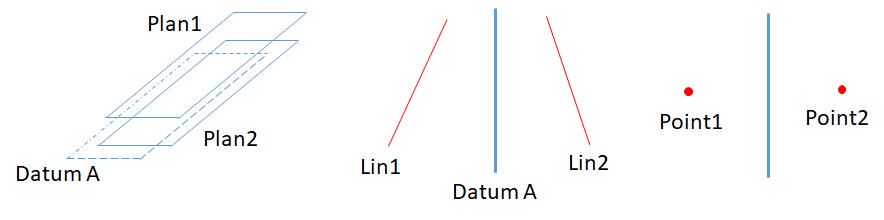

13.對稱度

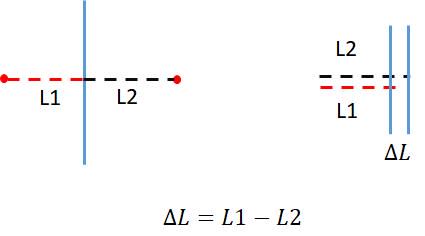

可以間接計算：

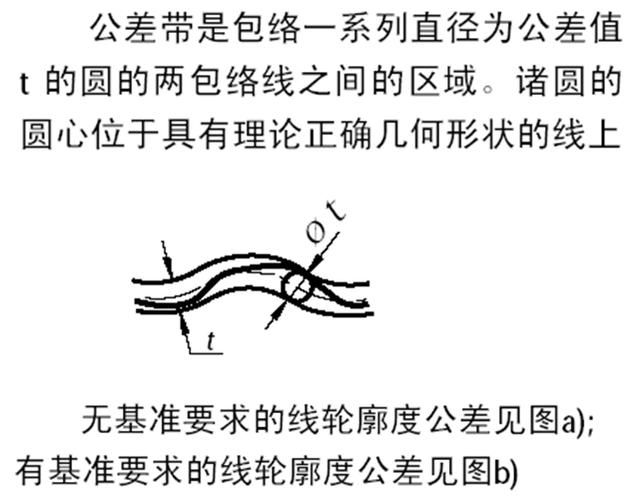

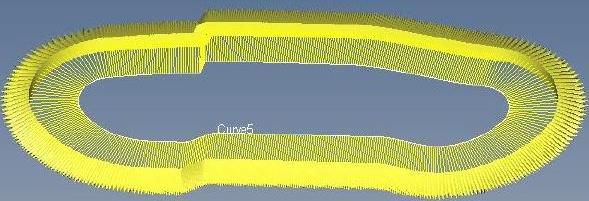

14.線輪廓度

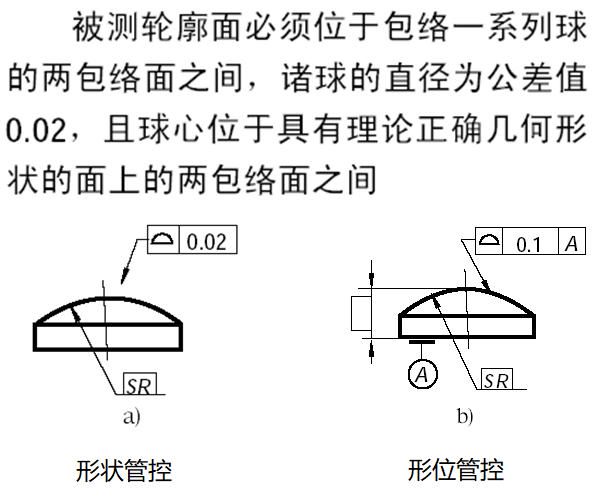

15.面輪廓度

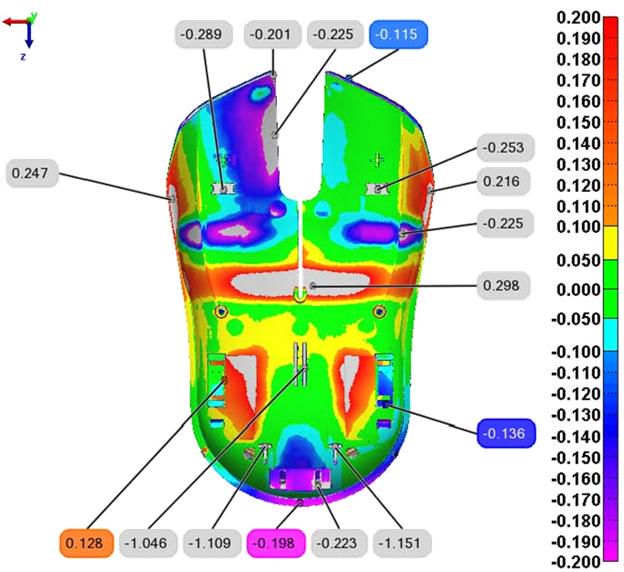

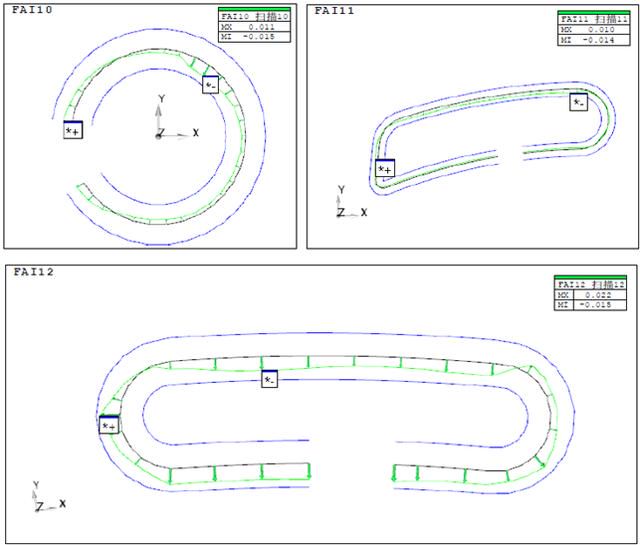

報告格式：

「T」值計算原理：

「T」值：

指產品具體點位上，實際值與理論值的差異大小，它與矢量方向有關，

是通過X、Y、Z實際坐標、理論坐標和理論矢量計算而來。

即，在理論矢量上的投影距離。

面輪廓度計算方式：

輪廓度值計算方式（一）：

Profile=2*|最大數值|

故，輪廓度值=2*|-0.029|=0.058mm 【-0.029的絕對值為0.029（數值最大）】

輪廓度值計算方式（二）：

Profile=|最大正數| |最小負數|

故，輪廓度值=|0.017| |-0.029|=0.046mm 【最大正數與最小負數絕對值之和】

兩國的有關標準：中國 GB/T 1182 - 96 形狀和位置公差 通則、定義、符號和圖樣表示法 GB/T 13319 – 03 幾何公差 位置度公差注法 GB/T 16671 - 96 形狀和位置公差 最大實體要求、最小實體要求和 可逆要求 GB/T 16892 - 97 形狀和位置公差 非剛性零件注法 GB/T 17780 – 02 幾何公差 位置度公差注法 …… 美國 ASME Y14.5M-82(舊) Dimensioning and Tolerancing ASME Y14.5M-94(新) Dimensioning and Tolerancing4通用 A-91- 89 (舊) Dimensioning and Tolerancing Global Dimensioning and Tolerancing Addendum – 97/01/04

相應的國際標準有： ISO 1101-83、ISO 5459-81、 ISO 8015-85、 ISO 2692-88、

ISO 10579-92、ISO 10579-93等。

面輪廓度的測量方式及表現形式：

0.1：

總公差

0.06：

形體可以增加材料一邊的公差

上公差為0.06 下公差為-0.04

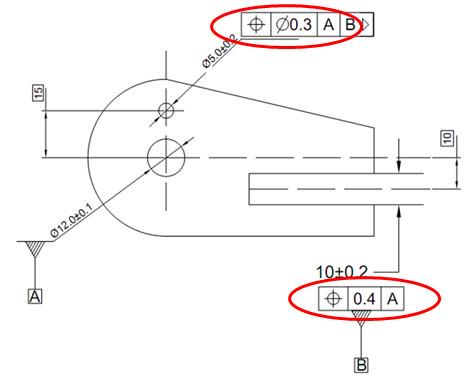

16.位置度

位置度前加∅ ：類似於同軸度控制

位置度前不加∅ ：類似於對稱度控制

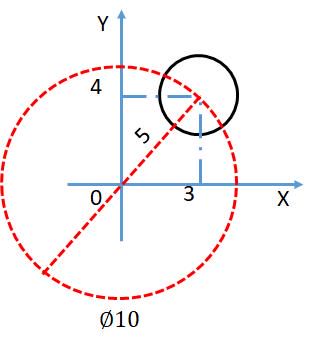

Position=2*SQRT(∆X² ∆Y²)

MMC:

最大實體狀態

孔-公差，軸 公差

LMC：

最小實體狀態

孔 公差，軸-公差
