如何理解計算機的控制器和運算器(計算機組成原理)
2023-07-26 00:48:05
計算機基礎方面的知識,對於一些非科班出身的同學來講,一直是他們心中的痛,而對於科班出身的同學,很多同學在工作之後,也意識到自身所學知識的不足與欠缺,想回頭補補基礎知識。關於計算機基礎的課程很多,內容繁雜,但無論是相關書籍還是大學課程,都有點脫離工作。特別地,計算機基礎知識體系龐雜,想要從零學習或者複習都耗時耗力。
有鑑於此,本系列文章將帶你更快的補足編程必備基礎知識,涵蓋計算機領域三大基礎知識:計算機組成原理、作業系統、計算機網絡,這些都是大學計算機課程裡面最重要的內容。文章對這些內容做了提煉和總結,摒棄了作為程式設計師不需要掌握的知識。
目的是:
幫助大家形成計算機知識的結構體系幫助大家理解計算機底層原理幫助大家在工作實踐中借鑑其中的優秀設計本篇是計算機組成原理之CPU的控制器和運算器
歡迎關注、轉發、收藏、評論
控制器控制器是CPU的組成部分,用於協調和控制計算機的運行。
控制器的主要部件
下面逐一簡單介紹。
程序計數器(Program Counter)
簡稱PC,用來存儲從內存提取的下一條指令的地址。當CPU執行一條指令時,首先需要根據PC中存放的指令地址,將指令由內存取到指令寄存器中,此過程稱為「取指令」。與此同時,PC中的地址或自動加1或由轉移指針給出下一條指令的地址,此後經過分析指令,執行指令,完成第一條指令的執行,而後根據PC取出第二條指令的地址,如此循環,執行每一條指令,保證程序能夠連續地執行下去。
時序發生器
用於發送時序脈衝,CPU依據不同的時序脈衝有節奏地進行工作,類似於CPU的節拍器。
指令編譯器
用於翻譯指令及控制傳輸指令包含的數據。
指令寄存器
用於緩存從內存或高速緩存裡取出的指令,CPU執行指令時,就可以從指令寄存器中取出相關指令來進行執行。
主存地址寄存器
保存當前CPU正要訪問的內存單元的地址,通過總線跟主存通信。
主存數據寄存器
保存當前CPU正要讀或寫的主存數據,通過總線與主存通信。
通用寄存器
用於暫時存放或傳送數據或指令。
運算器運算器是用來進行數據運算加工的。

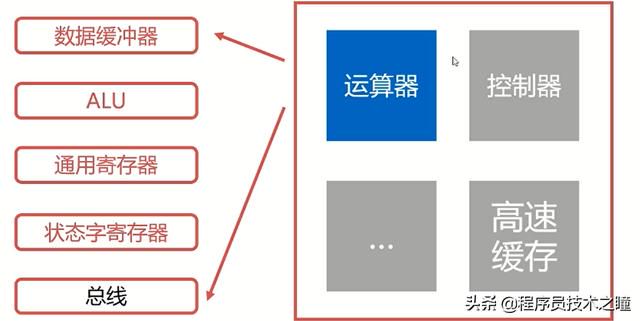

運算器的主要部件
數據緩衝器
分為輸入緩衝和輸出緩衝,輸入緩衝暫時存放外設送過來的數據,輸出緩衝暫時存放送往外設的數據。
ALU
全稱為算數邏輯單元,是運算器的主要部件,能完成常見的位運算(左移、右移、與、或、非等)和算術運算(加減乘除等)。
狀態字寄存器
存放運算狀態(條件碼、進位、溢出、結果正負等)和運算控制信息。
通用寄存器
暫時存放或傳送數據或指令,保存ALU的運算中間結果。
,
