中望CAD 2017二維碼功能讓圖紙管理便捷

2023-07-17 18:09:54 2

中望CAD 2017是中望軟體近日發布的第三代CAD平臺軟體，有著豐富的繪圖功能及便捷的命令操作，新增了批量列印、邊界夾點等更多新特性。在創新方面，中望CAD 2017引入了二維條形碼信息技術，首次具備了條形碼/二維碼工具，為企業用戶實現設計圖紙規範化、有序化管理提供了新的解決思路。

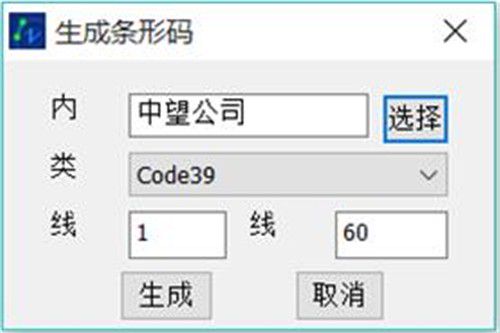

企業用戶傳統的圖紙管理形式是組織專門的檔案管理人員，通過收集紙質底圖和電子DWG圖同時異步進行，效率低，且容易混亂。而中望CAD 2017的條形碼/二維碼工具，可以根據文字內容，快速生成具有唯一性的條形碼或二維碼，方便圖紙信息化管理，減少人工輸入資料帶來的巨大工作量，且能夠有效避免人為錯誤，降低成本。

在中望CAD 2017中，生成二維碼命令只針對於將當前圖紙中選擇的文本作為內容信息生成條形碼，文本內容必須為單行文本或者多行文本。系統自帶的二維碼的版本多達40個，不同版本生成的二維碼大小也不一樣，用戶可以根據實際要求來選擇合適的版本。需注意的是，版本號越大，二維碼存儲數據的小方塊越多，能存儲的數據也越多。此外，生成二維碼時，用戶還可以指定容錯比例。比例越大容錯率越高，二維碼也就更易被識別。

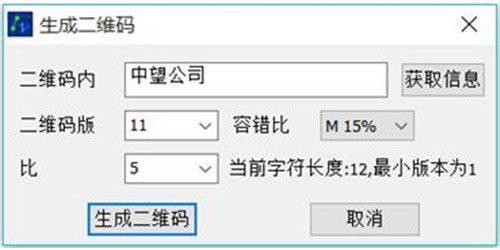

圖/中望CAD2017二維碼生成對話框

另外，軟體生成的二維碼會和圖紙同時保存在dwg圖紙中，後期需要查找圖紙時，設計師只需要掃描二維碼就可以輕鬆讀取到文本信息。中望CAD 2017的這一功能在手機掃一掃由文本網址生成的二維碼中表現的異常出色。

為確保用戶可以快速從二維碼中得到圖紙中的有效文本信息，中望CAD 2017的二維碼功能支持設計人員、繪圖時間、圖紙編號等內容信息直接生成二維碼。用戶可將二維碼單獨列印出來，手工貼在歸檔的紙質圖紙中。這樣一來，用戶今後在翻閱紙質圖紙過程中能快速得到圖紙中的文字信息，而不用手動抄送在紙質圖紙上，從而節省了時間，提高管理效率。
