在CAD中快速繪製樓梯的方法（在CAD中快速繪製樓梯的方法）

2023-08-10 13:46:43

利用AutoCAD繪製平面圖的時候，經常碰到需要我們畫樓梯的形狀。比如下面這樣的操作，我們就可以通過複製中的陣列命令，快速將它繪製出來。

樓梯的繪製

步驟如下，

首先我們利用多段線（PL命令）先繪製好一個臺階，比如說高度為100，長度為200（下圖紅色部分），

繪製一段多段線

然後我們點擊複製命令，或者在命令欄裡面鍵盤輸入CO命令後，選擇紅色的多段線，

輸入CO命令

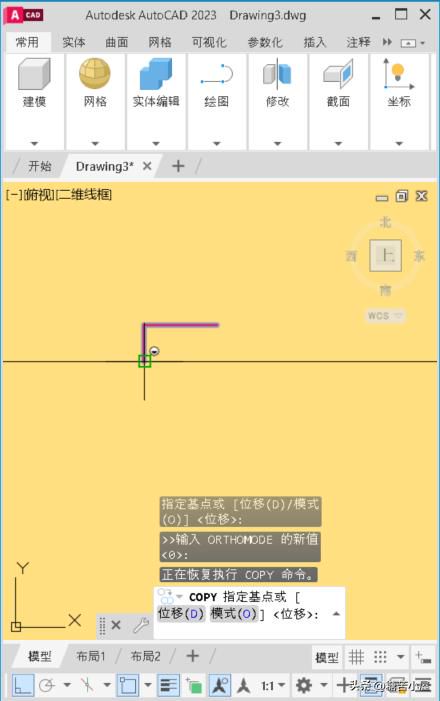

然後指定左下角為複製的基點，

左下角為複製的基點

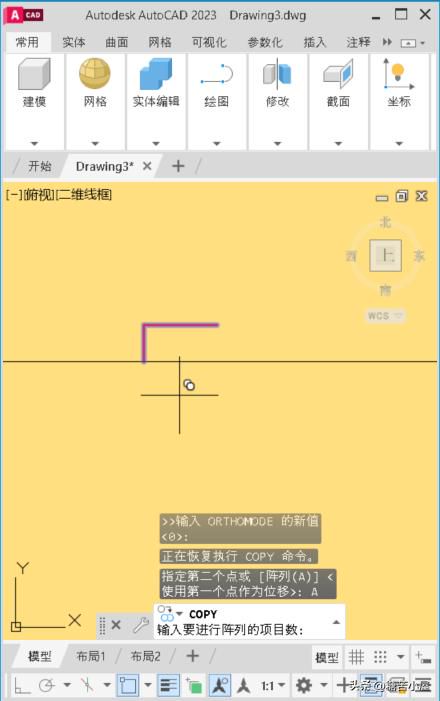

這個時候我們先不要去指定第二點，我們點擊陣列，或者鍵盤輸入A，按回車鍵，

點擊陣列

然後輸入需要陣列的數目，比如10個（這裡是指我們需要建立樓梯的數量），

輸入陣列的數目

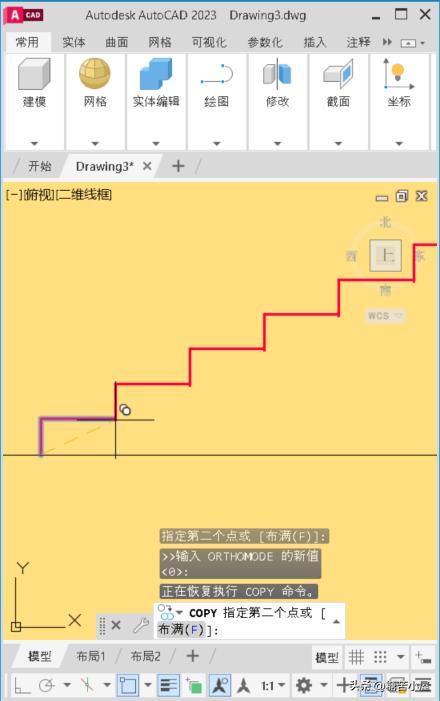

再指定第二個點為紅色多段線的右上角，

指定第二點

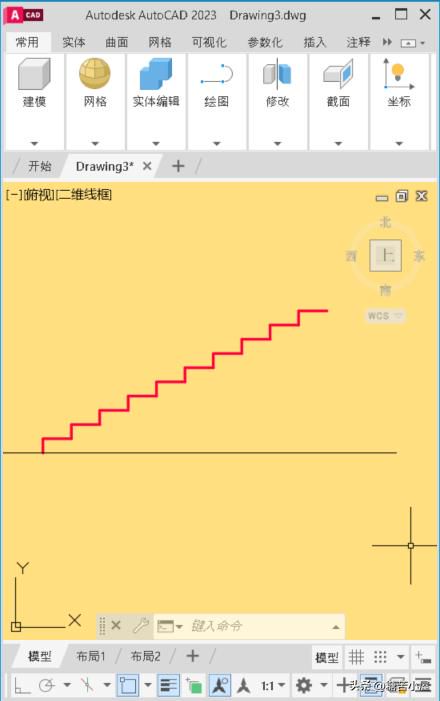

很快，一個樓梯就建立好了。

大家根據自己的需要，調整多段線的長度之後就能控制陣列的角度。通過這個方法可以大大提高我們的繪圖效率，希望你也能活用到它。
