怎麼用數字萬用表測出led燈珠的好壞?（用數字萬用表測量LED燈很輕鬆）

2023-08-09 06:36:48 2

Q:數字萬用表如何測量LED燈好壞？

具有「二極體測試」功能的數字萬用表（DMM）可以幫助我們輕鬆測試LED。 在測試LED燈好與壞之前，請注意以下幾點。

1. 檢查測試電流和正向電壓(Forward Voltage)

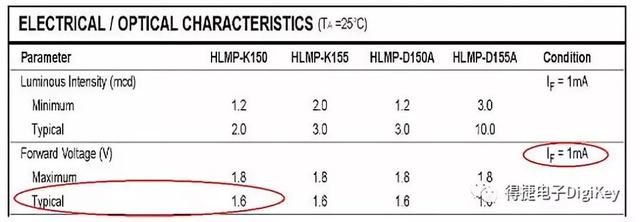

如數據表中所述，有必要了解被測LED的測試電流和正向電壓。 例如，Everlight的HLMP1503-K150 LED可以在1mA測試電流和1.6V正向電壓下測試。

2. 確保足夠的輸出電壓和測試電流來測試LED

大多數新款的DMM能夠提供足夠的電壓來進行大多數典型的LED測試。 但請注意，不同的DMM的「二極體測試」功能或許會輸出不同的測試電流和輸出電壓值。如果這電壓和電流不足，DMM將無法確認LED是否能夠工作或顯示其亮度。

例如，B＆K Precision 2703C DMM在「二極體測試」功能中提供約1mA的測試電流和3.0V的典型輸出電壓。 如果測試Luminus SSR-90-W65S-R11-N3102 高亮度LED，需要3.15A測試電流，這樣2703CDMM便無法應用其」二極體測試」功能。因此，在這種情況下，需要設置外部電源和電阻電路，以確保測試電流和正向電壓符合LED測試要求。
