五大執行元件系統

單鬥液壓挖掘機的傳動系統將柴油機的輸出動力通過液壓系統傳遞給工作裝置、迴轉裝置和行走機柄等。

液壓挖掘機的主要運動有整機行走、轉臺迴轉、動臂升降、鬥杆收放、鏟鬥轉動等，根據以上工作要求，把各液壓元件用管路有機地連接起來的組合體叫做液壓挖掘機的液壓系統，液壓系統的功能是把發動機的機械能以油液為介質，利用油泵轉變為液壓能，傳送給油缸、油馬達等變為機械能，再傳動各種執行機構，實現各種運動。液壓挖掘機的液壓系統常用的有定量系統，分功率變量系統和總功率變量系統。總功率變量系統是目前液壓挖掘機最普遍採用的液壓系統，通常選用恆功率變量雙泵，液壓泵的型號不同，採用的恆功率調節機構也不相同。液壓傳動系統的主要組成部件如圖1.2-7所示。

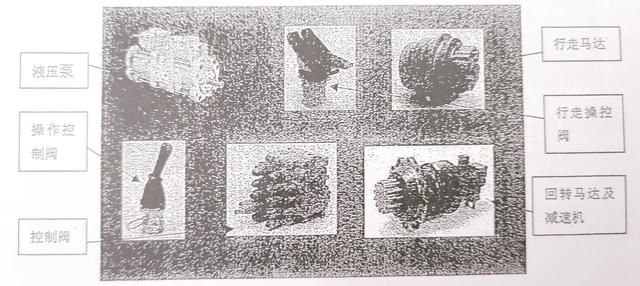

圖1.2－7液壓傳動系統組件

1源動力元件—一發動機

單鬥液壓挖掘機的動力裝置，多採用直立式多缸、水冷、一小時功率標定的柴油機，稱為原動力（發動機）裝置。如圖1.2-8發動機系統簡圖和圖1.2-9小松挖掘機配備的發動機。

液壓挖掘機的外負荷和工作速度經常急速變化，處於滿負荷狀態的時間長，有時要承受脈衝負荷和衝擊負荷工作，其工作環境惡劣（經常是凹凸不平，灰塵多，溫度變化大的野外環境）因此，與液壓挖掘機配套的柴油機應有足夠的扭矩儲備係數和功率儲備係數（標定功率為1小時或12小時的功率)，能夠適應較大範圍的溫度變化，還能適應在縱橫向上分別傾斜20°與35°的工地上長時間工作，同時應該配置全程調速器、油浸式三級空氣濾清器，並採取適當的淨化廢氣和降低噪音的措施。

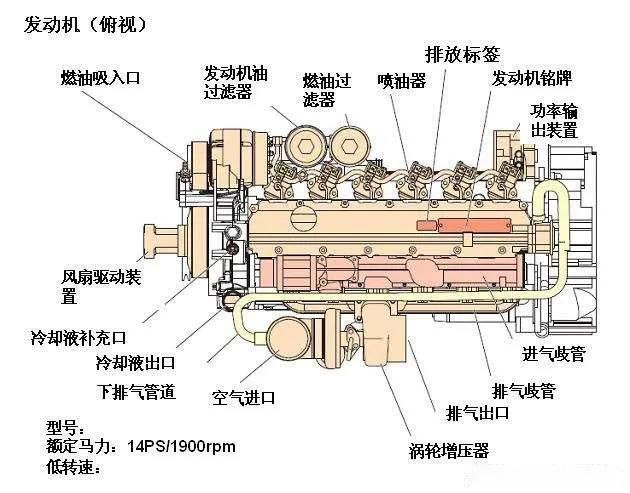

圖1.2－8發動機系統

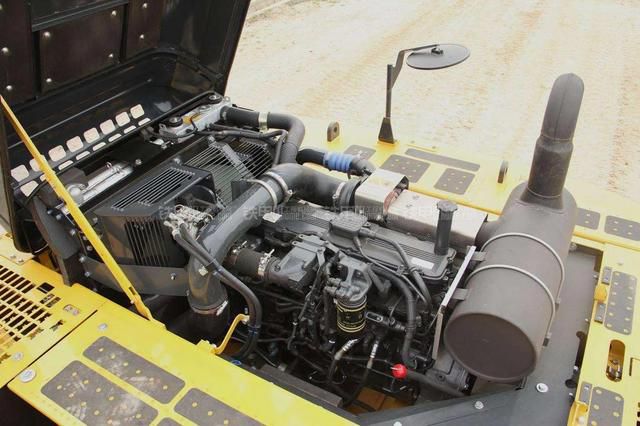

圖1.2－9發動機

2.動力元件－－－液壓泵

液壓泵系統它主要是由主泵和泵流量控制閥組成。

液壓泵將從發動機傳來的機械能轉換為液壓能，為液壓系統提供一定流量的壓力油，驅動液壓油缸和液壓馬達，是整個液壓系統的動力源。如圖1.2-10所示。

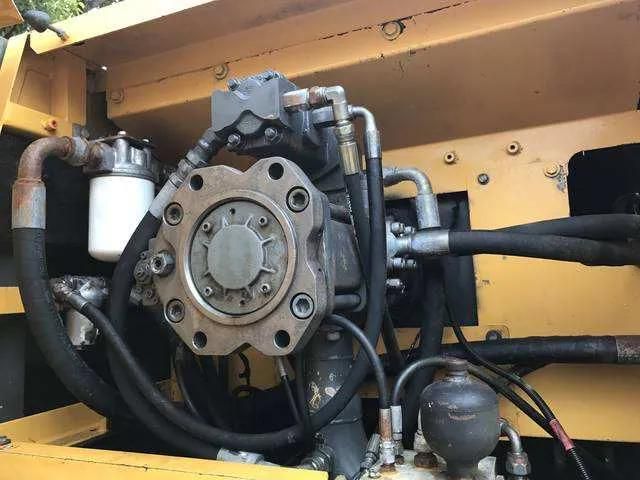

圖1.2－10液壓泵

3.控制元件－－－控制閥

控制或調節工作液體的流量和壓力，變換液流通道以改變液體流動方向的液壓元件，部稱為液壓控制閥。如圖1.2-12所示。液壓控制閥可以對液壓執行元件進行開啟、停車和換向等操作，調節它的運動速度和輸出扭矩（或輸出力），對液壓傳動系統或某些液壓元件實行安全保護等。因此，液壓控制閥的應用數量大、。結構類型多，並有許多分類方法。下列介紹幾種常用的分類方法。
