PVC防水卷材的各種施工技術方法流程施工工藝（PVC防水卷材的各種施工技術方法流程施工工藝）

2023-08-08 09:13:27 1

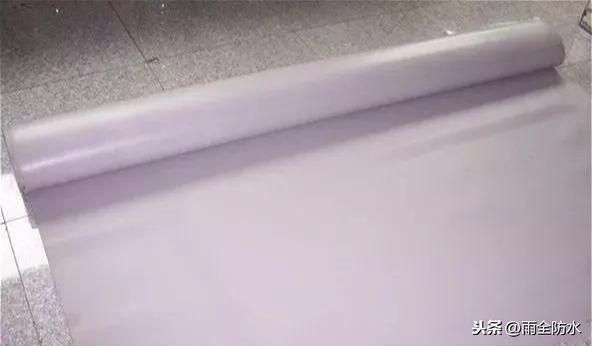

聚氯乙烯（PVC）防水卷材是一種性能優異的高分子防水卷材，以聚氯乙烯樹脂為主要原料，加入增塑劑、抗氧劑、紫外線吸收劑等各類專用助劑和抗老化組份，採用先進設備和先進的工業生產製成。

執行標準:GB12952-2011

北京雨全防水，防水卷材防水

卷材分類：均質卷材（代號H）、帶纖維背襯卷材（代號L）、織物內增強卷材（代號P）、玻璃纖維內增強卷材（代號G）、玻璃纖維內增強帶纖維背襯卷材（代號GL）

卷材厚度（mm）: 1.2、1.5、1.8、2.0

卷材寬度（m）： 1.0、2.0

卷材長度（m）：15、20、30

適用於工業與建築業和各種屋面防水、雨全防水公路隧道、防空洞、糧倉、垃圾廠、地鐵防水、地下室、水庫防滲漏、堤壩、廢水處理等建築的防水工程。

聚氯乙烯(PVC)防水卷材施工方法 ：

結合pvc卷材特性使用，一般採用冷粘法、空鋪法、機械固定法並有時配套獨特的熱風焊接工藝。複雜的防水施工部位，要以專用的配套pvc特製配件組合施工。

1．冷粘法

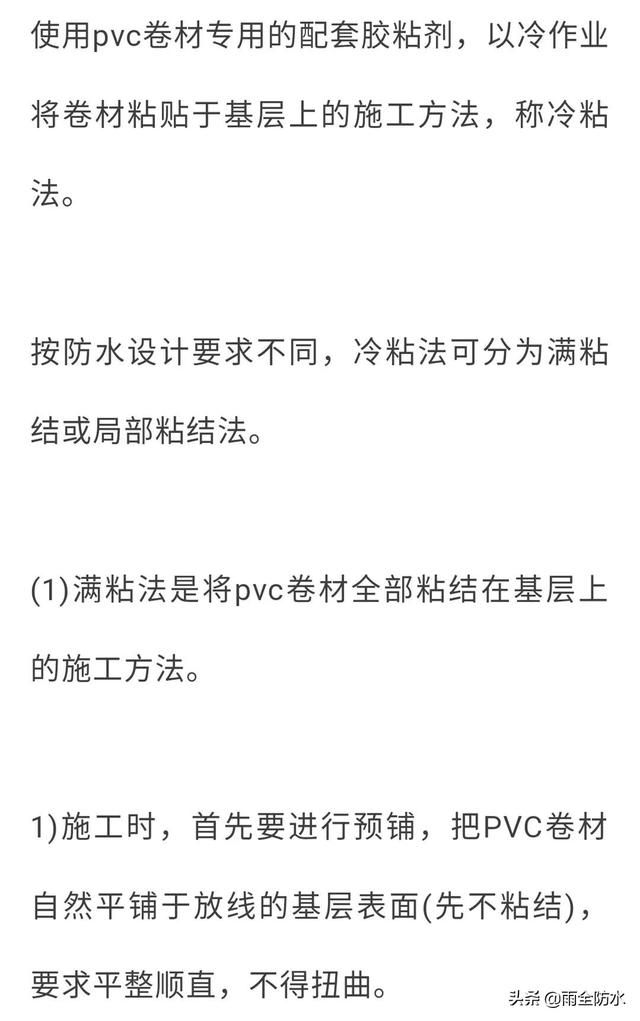

(2)局部粘貼卷材。對PVC卷材鋪貼時，卷材與基層用點粘或條粘法粘貼於基層上。

點粘：卷材與基層點狀粘結。每平方米粘結不少於5個點，每點面積為100mm×100mm。

條粘：卷材與基層作條狀粘結。每幅卷材與基層粘結面不少於兩條，每條寬度不小於150mm。

2．空鋪法

即鋪貼PVC防水卷材時，卷材與基層僅在防水層的整體四周一定寬度內粘結；其餘部分不粘結的施工方法。

空鋪法的施工工藝流程如下：

基層找平清理一彈線一卷材預鋪設一卷材接縫搭接焊一特殊部位處理一固定、壓邊一密封材料封邊一驗收。

首先卷材預鋪設參照滿粘法，縱向搭接寬度為50mm。其次，雨全防水僅將整體防水工程的四周部位卷材進行滿粘，並焊接搭接縫。橫向採用對接處理，其上用200～250mm寬的無複合層(N類)PVC卷材覆蓋搭接、施焊。

3．機械固定法

即採用機械緊固固定件使卷材與基層連接的施工方法。

(1)施工時，首先進行預鋪，可參照滿粘法作業。縱向搭接寬度為100mm，其中50mm做固定件用，固定件需穿過保溫層固定覆於結構層上。

(2)按設計和計算的固定間距，用衝擊鑽先打孔，孔徑略小於固定螺釘外徑尺寸。將固定件就位後用電動螺絲刀加固擰緊，以後依次循環操作即可。雨全防水對每一個搭接進行焊接，橫向採用對接處理，上用200～2500mm寬無複合層(N類)卷材覆蓋搭接施焊。

PVC卷材的焊接工藝 ：

PVC卷材之間的縱向搭接寬度為50mm，橫向寬度為lOOmm．採用焊接工藝時，焊嘴與焊接方向成45。角，壓輥與焊嘴平行並保持約5mm左右距離，滾壓不宜過快。

使用焊嘴寬20mm的小焊嘴施焊，一般為兩道，焊接溫度控制在第6檔，每道焊接有效寬度為15mm～20mm。

使用焊嘴寬40mm的大焊嘴施焊宜為一道，焊接溫度控制在第7檔，焊接有效寬度為25mm。

焊接要求：應在焊前預焊一道，寬度不宜過寬，北京雨全防水使施焊時熱風不至於溢出而影響施焊質量。焊接邊緣應有熔漿溢出，但不得出現燒焦現象。

關於有效焊接寬度，指卷材剝離處到熔漿邊緣的距離，保證有效焊接寬度是檢驗焊接質量的主要指標之一。
