質疑才出真理!發燒網友實測96GSO SLI
2023-07-23 07:32:27
[泡泡網顯卡頻道3月11日] 在上一期9600GSO 384M SLI實測文章中,廣大網友見仁見智,各種各樣的評論都有,有贊有彈。不過,不管怎麼說,那位網友的動手精神都值得大家欽佩。受到那位仁兄的感召,又有一位網名為「心人」的網友使用最新I7 920+X58平臺,進行了9600GSO 384M SLI測試。依這位網友的話說(「我就是想看看,9600GSO 384M SLI後成績究竟有多少),他只是想驗證一下前一位網友的成績是否屬實。結果究竟如何,我們一起來看看。

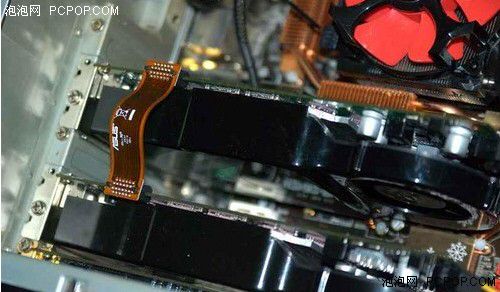

上次那位網友的9600GSO 384M雙卡SLI平臺
前言:顯卡是用來幹嗎的?是用來驗算別人的成績是否真實的!我有I7 920,我有X58,但我就就想驗證一下那位SLI仁兄的成績是否真實,不可以嗎?(網名:「心人」)

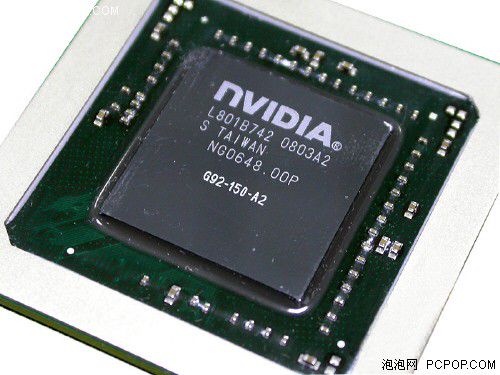

自己沒單反,曬下網上的G92核心吧
1、為什麼我會選擇9600GSO SLI作為測試對象?
從8800GT到9800GT,再到現在的GTS240、GTS250。一方面是NV把換名策略用到了極致,另一方面也可以說明G92核心還是大有潛力可挖的。前面網友的測試,讓我產生了一個大膽的想法:雙9600GSO 384M 999元的組合,究竟有沒有可能與1699元的顯卡相抗衡。大家知道,原本NVIDIA的SLI技術,一向被人認為是錦上添花--高端顯卡越SLI越強,低端顯卡怎麼SLI用處也不大。可現在,499元的顯卡用的就是GTS250上面所使用的G92核心了,區別只是一個是128個流處理器、256bit;一個是96個流處理器、192bit。如果說,單一GTS250優勢明顯,那面對兩顆縮減後的G92核心,它還具有明顯的優勢嗎?
以小博大,用最小代價,換取是高的性能,是每個硬體發燒友的夢想。今天,我所要做的就是,對前面網友的結果進行驗算,同時進行更為深入的測試:在8x AA、高解析度下9600GSO SLI是的性能究竟怎麼樣?
昂達9600GSO 384m後面的標識
在此之前,先說一下昂達9600GSO 384M的PCB版本(下圖引用網友),早期出貨的昂達9600GSO 384M後面都有這樣的標識。按道理說:凡是公版設計的卡無論是A還是N都會在PCB上印有ATI或NVIDIA的官方PCB標誌,昂達9600GS後面有這樣的標識,似乎也應該是公版。但是,實際上,昂達的G928L-LF PCB只是脫胎於P455,其6層PCB的頻率上限高於P455,這也就是它為什麼可以運行在600/1800MHz下的原因。
