三相電錶接線圖零線怎麼接（電錶接線圖三相電錶接線）

2023-07-31 21:55:27 3

電錶分為三相電錶和單相電錶，三相電錶又分為三相三線電錶和三線四線電錶，以下是浩寧電錶網為您提供的電錶接線圖片大全哦，希望對您有所幫助。

單相電錶接線圖片

電錶接線圖 三相電錶接線 單相電錶接線

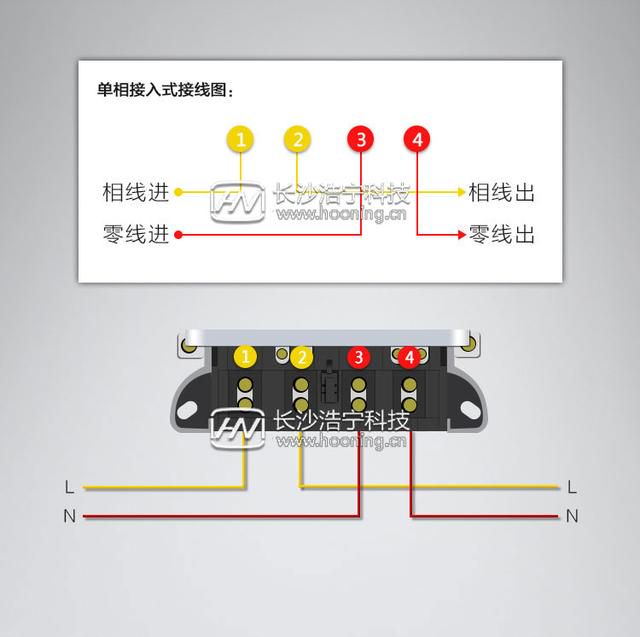

家用單相電錶的接線必須是左火L，右零N，左邊火線進，火線出，右邊零線進，零線出標準的規範，單相電錶的接線已經有標準規範了，1、3進，2、4出。

三相三線電錶接線圖片

電錶接線圖 三相電錶接線 單相電錶接線

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

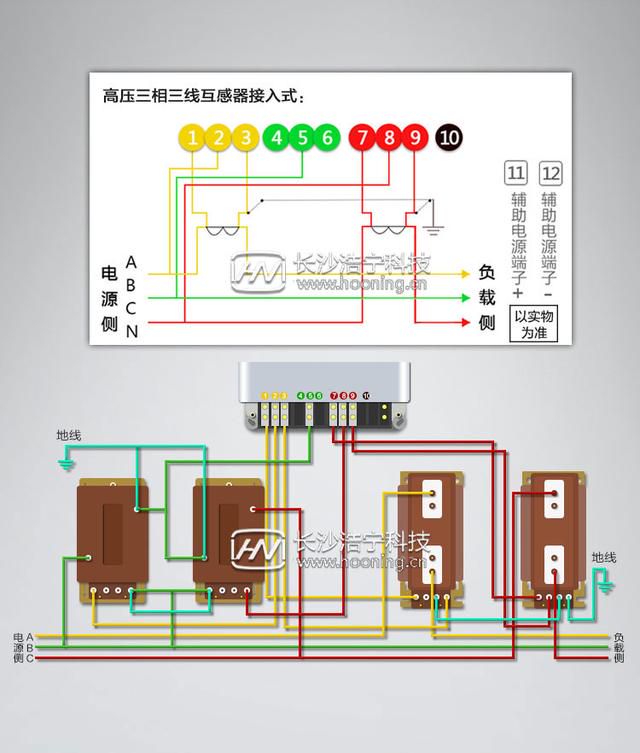

三相四線電錶接線圖片

電錶接線圖 三相電錶接線 單相電錶接線

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。
