cad繪圖環境設置詳細內容（CAD繪圖環境設置方法）

2023-08-05 09:46:28

大家安裝完成cad後，初次啟動cad會出現cad默認的初始繪圖環境。為了方便以後有效的繪圖，我們需要對cad默認的初始繪圖環境進行相關設置。那麼，該如何對cad繪圖環境進行相關設置呢，請看下面所述：

下面以cad2014版本為例來講解該如何設置繪圖環境。

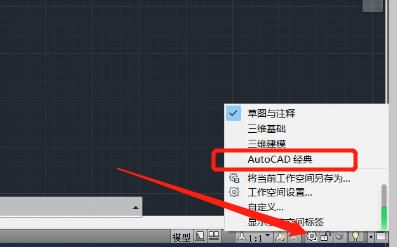

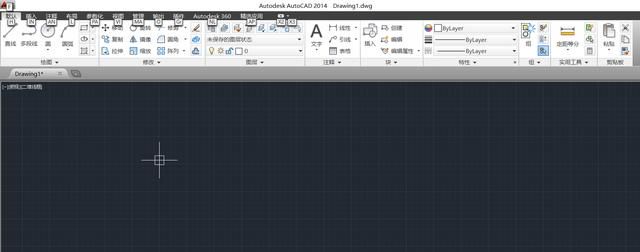

一、初次啟動cad，畫面顯示的是「草釋與注釋」模式，需要調整為「Autocad經典」模式。點擊cad畫面右下角「齒輪狀」圖形，選擇「Autocad經典」模式

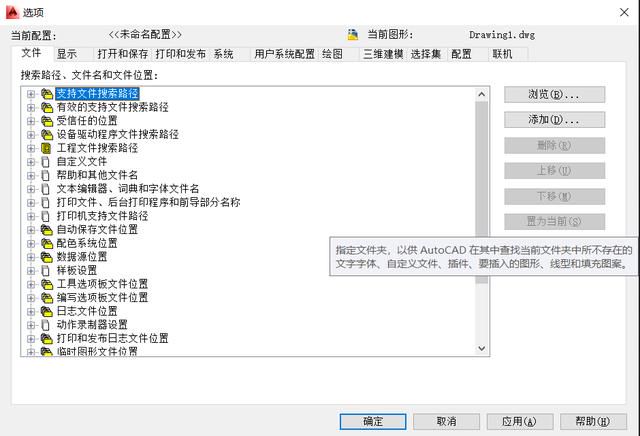

二、輸入【OP】命令，點擊空格鍵

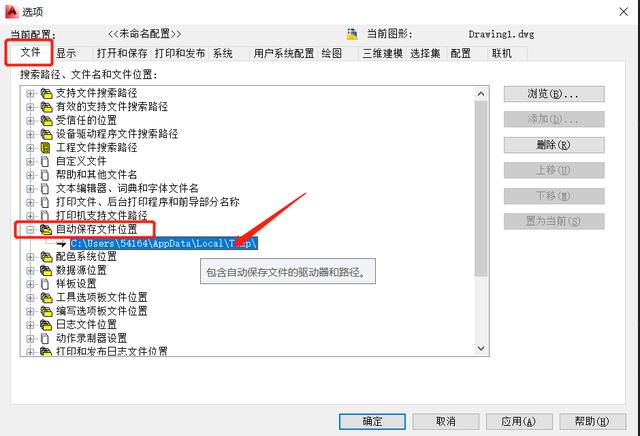

1、依次點擊【文件】-【自動文件保存位置】，可以設置cad自動保存文件所在文件夾的位置

2、依次點擊【顯示】-【顏色】，選擇「二維模型空間」、「圖紙/布局」、「塊編輯器」，窗口顏色調整為黑色，點擊「應用並關閉」

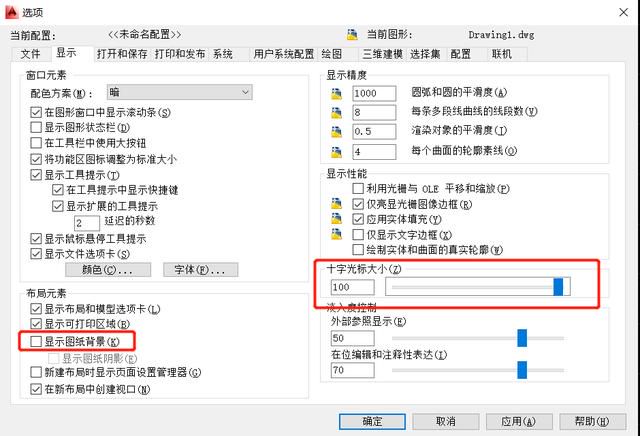

取消選擇「顯示圖紙背景」，「十字光標大小」調整為最大，點擊「應用」

3、點擊【打開和保存】，選擇文件保存「另存為」，建議設置為較低版本，一方圖紙版本過高，圖紙發給別人後，打不開

4、點擊【繪圖】，選擇「自動捕捉標記大小」、「靶框大小」，調整到自認為較為合適的位置

5、點擊【選擇集】，選擇「自動捕捉標記大小」、「靶框大小」，調整到自認為較為合適的位置

6、如果cad沒有自帶的「Autocad經典」模式，可以點擊【配置】，選擇「輸入」，導入「Autocad經典」模式文件，並置頂

7、依次點擊「應用」-「確定」，關閉窗口，這樣基本的cad繪圖環境已經設置完成了。
