寫在前面：

配合閱讀文章《cad製圖常見的疑難雜症匯總（一）》效果更佳。

1

塊在位編輯時不見了

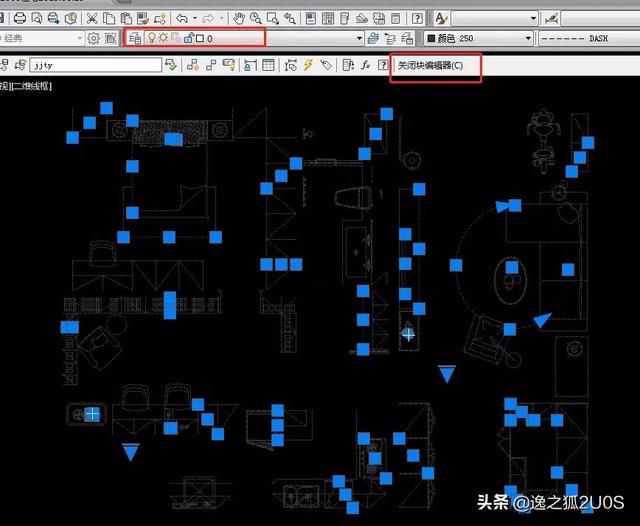

布局製圖時，當我們想要在位編輯塊，點進去卻發現塊不見了？

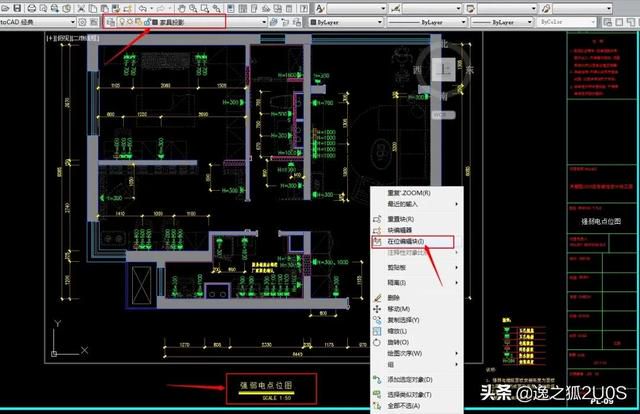

什麼意思？舉個例子說一下吧，如下圖。

我把家具投影做成了一個塊，現在有局部需要調整，想要在位編輯一下，但是當我點擊以後卻空空如也，為何？

（「家具投影」打開在位編輯後卻不見了）

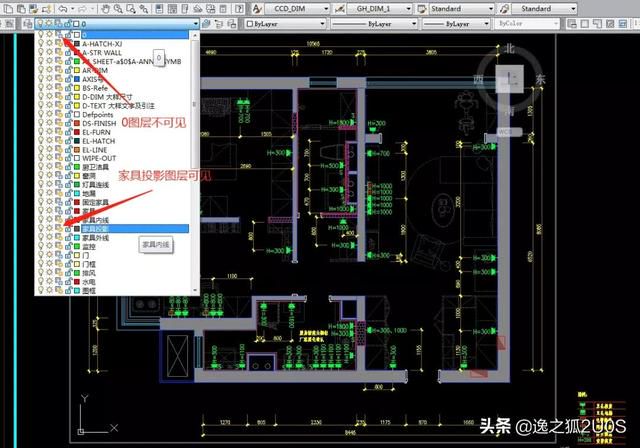

這是因為，我把家具投影這個塊放在了家具投影圖層，同時家具投影圖層在這個視口裡設置了顯示可見。

但是，編輯塊所在的0圖層，在這個視口裡設置了顯示不可見。所以在位編輯時，就相當於要在這個視口中顯示0圖層的東西，當然就不可見了。

說的有點繞，聽不懂沒關係，當你遇到這種問題時再來看就能明白了。

2

延伸或修剪無法一次到位

這是因為邊界模數出錯了，修改一下就可以。輸入edgemode，把數值由1改為0即可。

或者延伸或修剪時先選定邊界再操作，同樣可以避免這種情況。

3

保存後總有.bak文件，如何取消

不建議取消。

因為.bak是文件保存的備份，當出現致命錯誤或突然斷電等突發事件時，通過更改文件名稱後綴的.bak為.dwg，沒準能救你一命。

如果看著麻煩一定要取消的話，同樣有辦法：op打開選項，打開和保存裡去掉勾選每次保存時均創建備份副本。

4

一填充就卡死

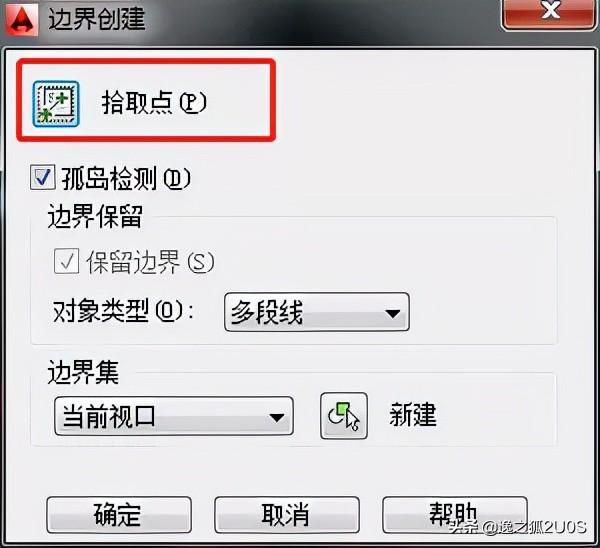

那是因為邊界太多太複雜，識別起來太難了。可以bo創建邊界，拾取一下就可以填充了。

如果還是拾取不了的話，也別嫌麻煩，用pl多段線沿著邊界手動框一下，填充就很容易了。

5

DI測量時沒有距離只有XYZ增量

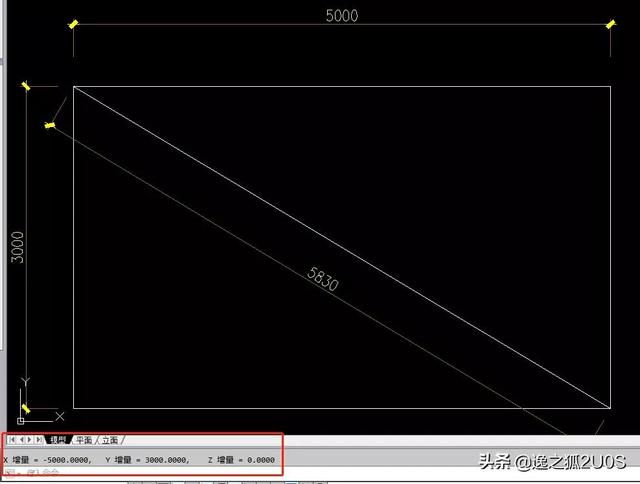

想要DI測量一條斜線的長度，卻只顯示XYZ的坐標值，而不顯示實際長度。

這是因為命令行太窄了，顯示不完全，往上拉一拉就出來了。

或者，F2也可以查看到你剛才DI測量的結果。

或者，選中要測量的這條線，LI同樣可以查看長度。

如果命令行不見了，ctrl 9就可以打開。

6

字體缺失或者顯示為問號

這個不多說，我們之前有過專門一篇文章講過，看這裡吧。

《一篇文章解答你對CAD字體的所有疑惑》

7

塊雙擊無法編輯

一般情況下，雙擊就可以打開塊編輯器，如果雙擊打開的是特性，怎麼辦？

這是因為blockeditlock數值是1，只要輸入blockeditlock，把數值改為0就可以了。

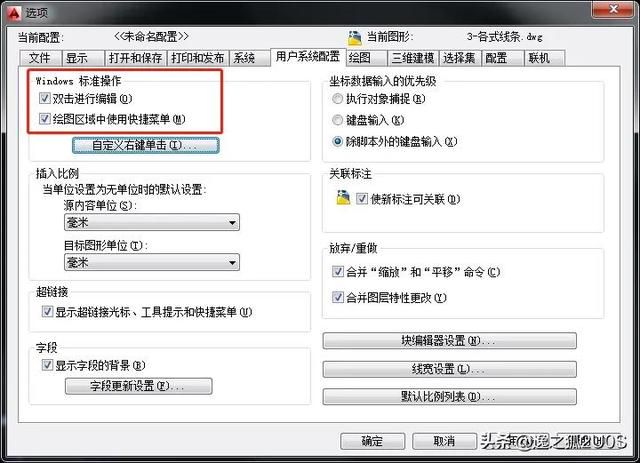

如果單詞太長記不住，那就在選項裡調一下，用戶系統配置裡勾選雙擊進行編輯。

8

打開的多個文件不在一個CAD狀態下

在同一個CAD狀態下時，Ctrl tab即可自由切換不同的CAD文件，非常好用。

不在同一個CAD狀態下時，只能用Alt tab來切換，並且會切換到CAD之外的文件。

怎麼回事呢？可能是你把文件選項卡關了。

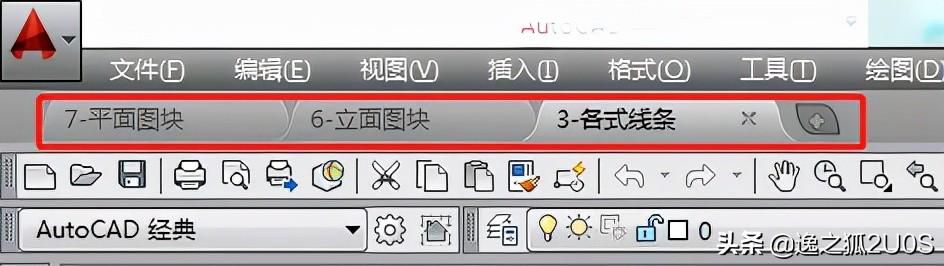

（這就叫文件選項卡）

（這就是文件選項卡關閉後的狀態）

op打開選項，顯示裡找到並勾選顯示文件選項卡，點擊應用，然後確定即可。

如果你勾選了顯示文件選項卡，卻打不開文件，或者打開後仍不在同一個CAD狀態下，又是怎麼回事？

可能你打開的文件數過多，超過了預設的數值。

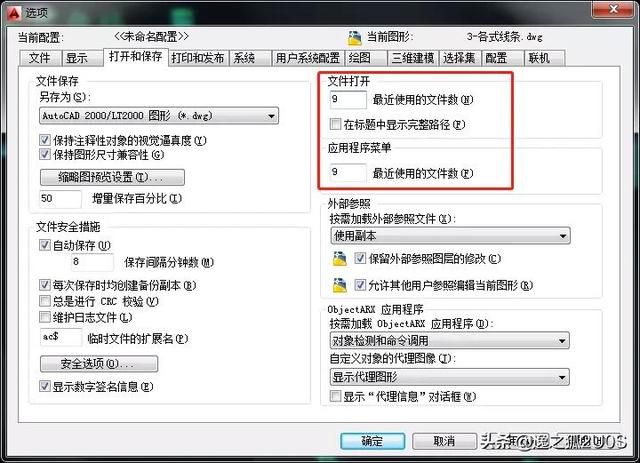

同樣op打開選項，在打開和保存中找到上圖矩形框所示內容，更改下數值即可。

9

數值中有小數點

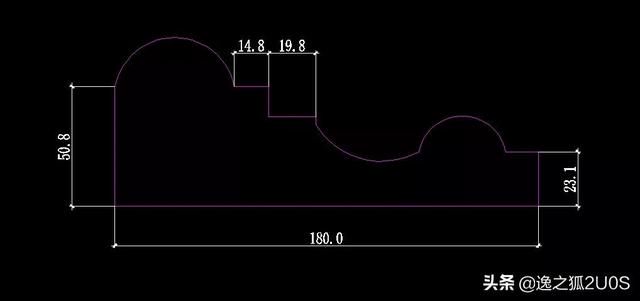

1、標註尺寸中有小數點，看著很亂，如何去除？

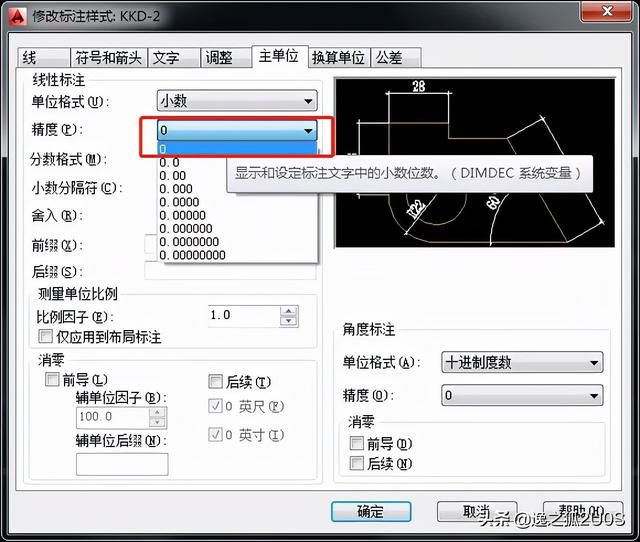

快捷鍵D打開標註樣式管理器，選中要修改的那個樣式，點擊修改。

把主單位裡的精度改為0即可。

2、如果是系統精度也有小數點呢，怎麼改？看下圖。

10

Ctrl c無法複製到另一個CAD文件中

可能有三種情況：

1、如果複製的是塊，那麼在兩個CAD文件中不同的兩個塊有著相同的名稱。

如果是這樣的話，給塊改名或者炸開，再複製就可以了。

2、cad可能和作業系統的快捷鍵有衝突。

打開選項，用戶系統配置裡勾選Windows標準操作下的兩個選項。

3、CAD文件出了問題，需要修復一下。

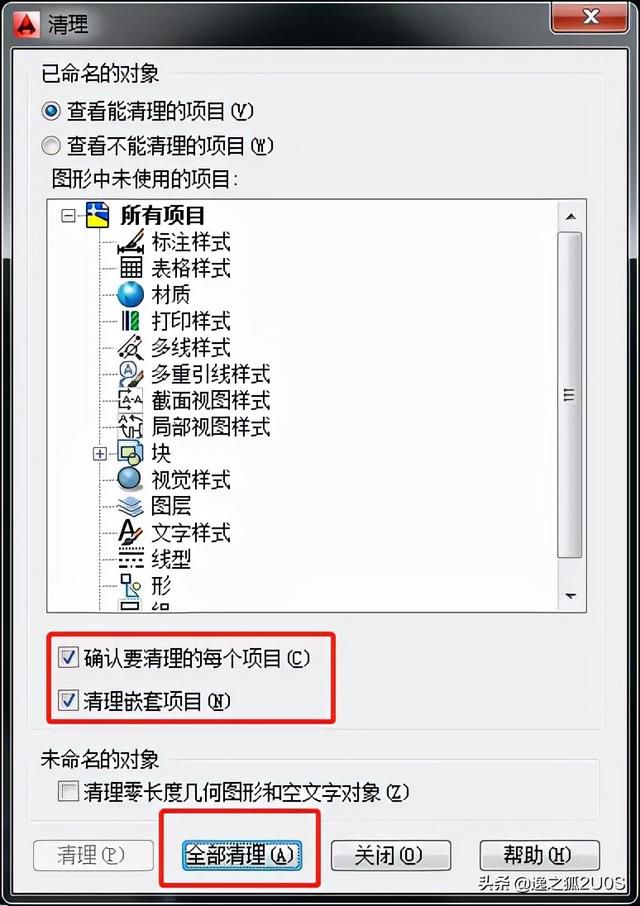

首先PU清理一下，選擇全部清理。

然後輸入audit修復一下，並輸入Y。

如果還是不行，那就留言告訴我，反正我也沒招了。
