有哪些畫時序圖的工具（幾個英文單詞就能畫）
2023-07-24 02:28:42
一個現象和幾個問題當你了解到時序圖、流程圖、類圖、用例圖等一系列各種 UML 圖的時候，你就會開始思考用啥工具畫圖更舒服呢，這時候你可以就會被安利 ProcessOn、draw、visio、億圖圖示等等工具。然後這時候你就快速的投入到這些的軟體使用過程中（更有強迫症可能會去對比幾個工具的優劣勢，然後再投入使用）。
但是呢，不知道你在使用這些軟體的過程中，有沒有遇到這樣的幾個問題（反正我是遇到了）：
畫流程圖/時序圖，需要排版，讓布局好看。畫流程圖/時序圖，每個模塊之間的線都需要自己去點一點完成。畫流程圖/時序圖，第一次初稿非常順利的完成了，但是當第二個需要在中間加內容的時候，就需要重新排版（這個超噁心，需要折騰半天）一個 PlantUML 工具讓你解決這些問題這裡肯定要安利一個工具，而這個工具為啥能讓我這麼安利給大家（因為用超簡單的腳本就可以幫你畫各種 UML 圖），首先大家先看 1 張流程圖和 1 張時序圖。
例子：就以一場旅行的策劃做一個流程圖，點一個外賣做一個時序圖

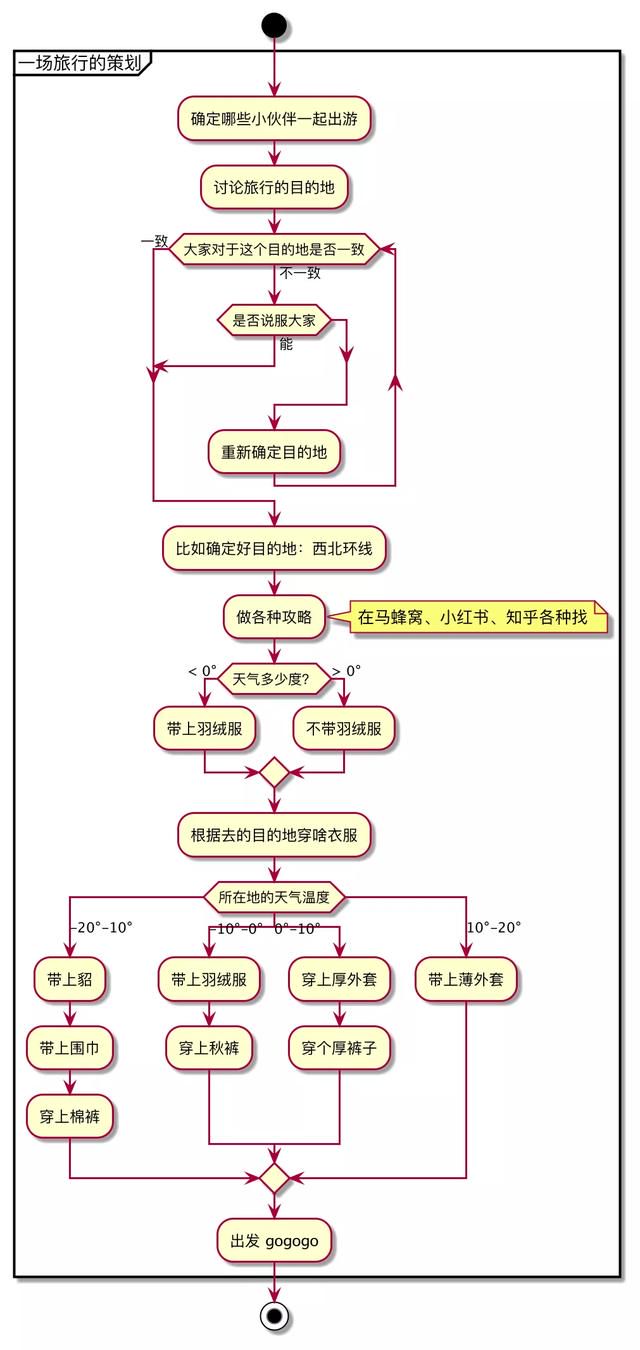

一個旅行的策劃流程圖先來一個簡單的流程圖（一場旅行的策劃），比如長這樣

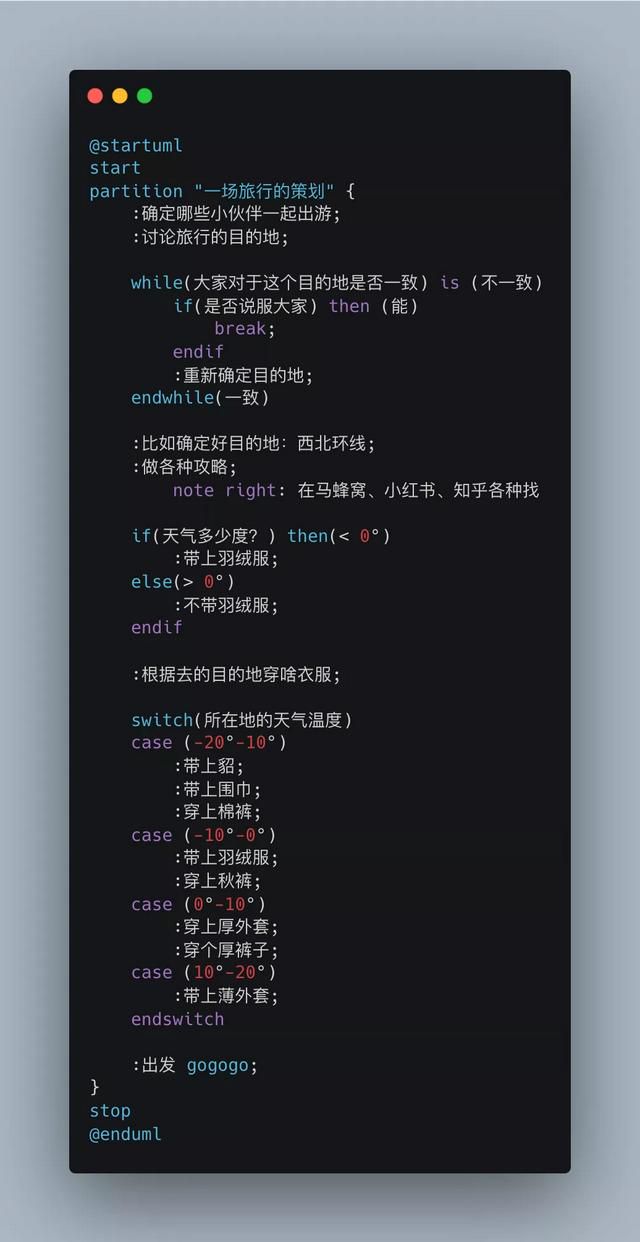

但是我可以告訴你，這個圖，只用了 38 行（含 191 個中英文詞）的腳本完成。看這裡：

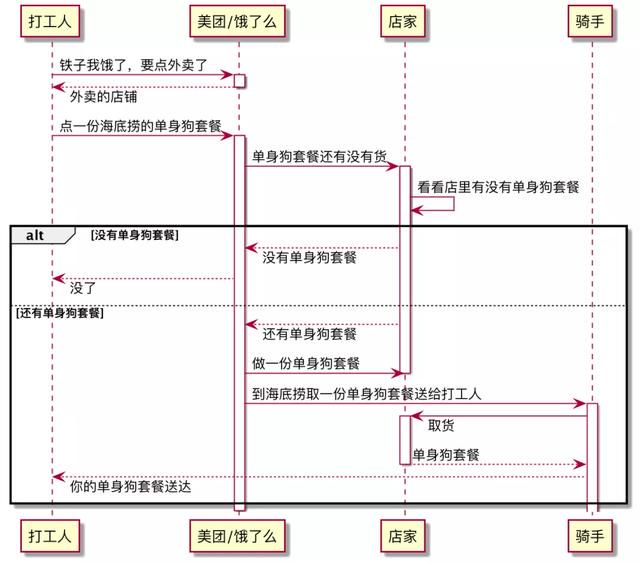

同理，

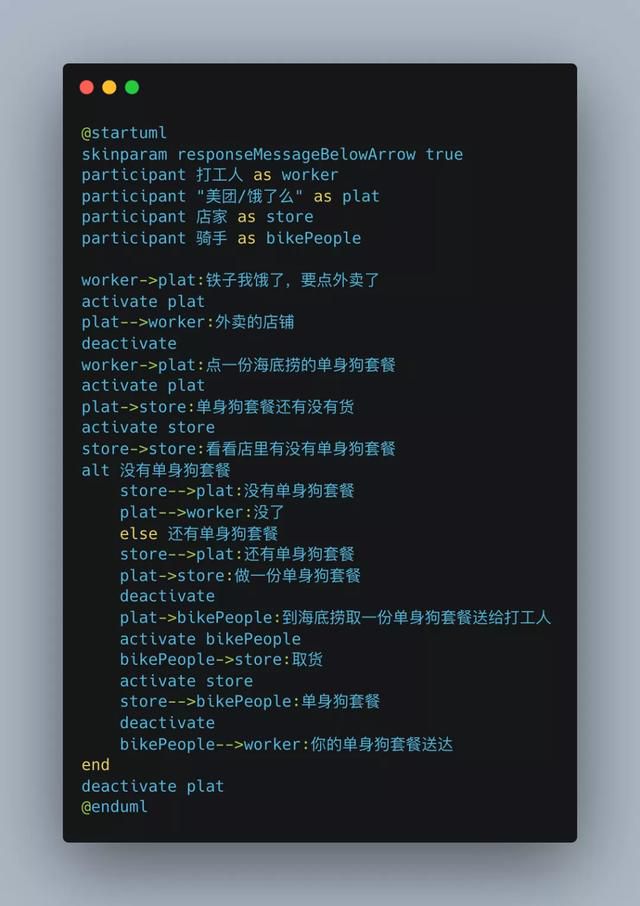

如果讓你用你現在手裡的工具畫出如上那個時序圖圖，你要多長時間？如果這個流程圖中間突然加了一個流程，你修改調整一下，需要多長時間？但是我可以告訴你，這個圖，只用了 32 行（含 100 個中英文詞（去掉為了美化這個圖的英文））的腳本完成。看這裡：
先上官網地址：https://plantuml.com/zh/簡單來講就是，
按照他的腳本規則寫出邏輯，他幫你完成畫各種 UML 圖（流程圖、時序圖、類圖等）你認為上面那些圖很醜，他也提供了很多主題你選擇或者 DIY我上面只是用了一些簡單的腳本規則，如果你需要更複雜的腳本規則，可以看官網，十分鐘即可入手再談如何使用 PlantUML如果你去 Google/百度搜 PlantUML 如何使用，99% 的文章都告訴你各種麻煩的步驟，然後你可能就不會搞了。這裡交給你 1 分鐘即可入手的步驟。最簡單的辦法：
用語雀（語雀是啥，這裡不闡述）
（優點：自帶雲存儲）（缺點：不能即時顯示）
在語雀的新建文檔裡，上面工具欄有個操作欄
然後寫腳本規則，點擊預覽即可
程式設計師的辦法，在你的開發工具插件裡搜索 PlantUML 相關插件（idea 裡有），然後新建文件寫腳本即可
（優點：能即時顯示）（缺點：不自帶雲存儲、在 idea 裡超耗內存）
,
