一、背景知識

柏拉圖是QC七大手法之一，又稱排列圖。

柏拉圖是柏拉圖是義大利經濟學家柏拉圖Pareto在統計國民收入時，對貧富收入分配不均統計使用的圖表。通過柏拉圖得出著名的「二八分配」原則，既20%的富人卻佔有80%的國民收入。後來由日本石川馨教授將這一原理引入判定問題中各原因哪一個是問題的癥結所在。

二、什麼是柏拉圖表？

根據所搜集之數據，按不良原因、不良狀況、不良發生位置等不同區分標準，以尋求佔最大比率之原因，狀況或位置的一種圖形。柏拉圖又叫排列圖。它是將質量改進項目從最重要到最次要順序排列而採用的一種圖表。 柏拉圖由一個橫坐標、兩個縱坐標、幾個按高低順序（「其他」項例外）排列的矩形和一條累計百分比折線組成。

三、柏拉圖的製作

EXCEL中並沒有提供直接的柏拉圖製作，需要利用簇狀柱形圖進行必要的設置進行製作，下面舉例進行說明：

01

②插入柱形圖

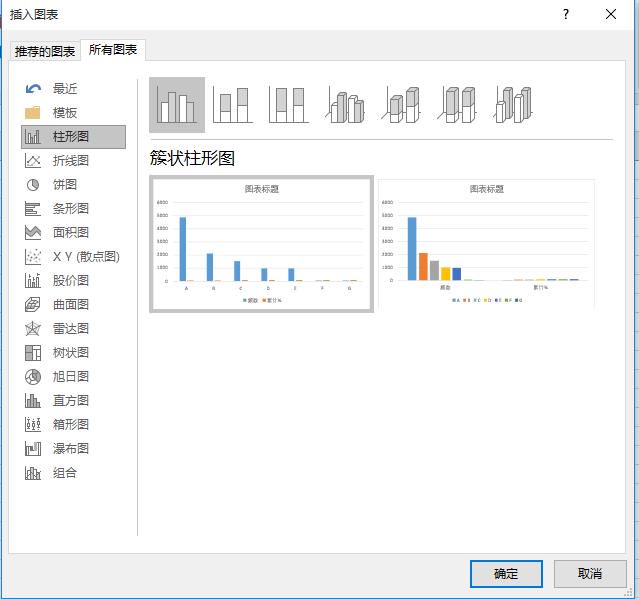

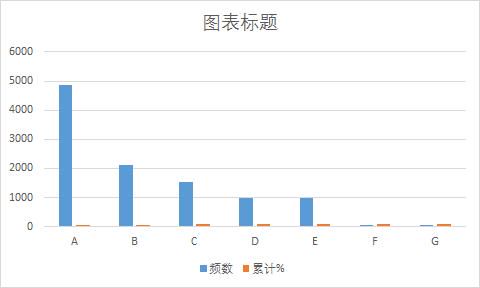

選定數據，然後選定插入-所有圖表-簇狀柱形圖，如圖02，確定後，得到如圖03。

02

03

③圖錶轉換

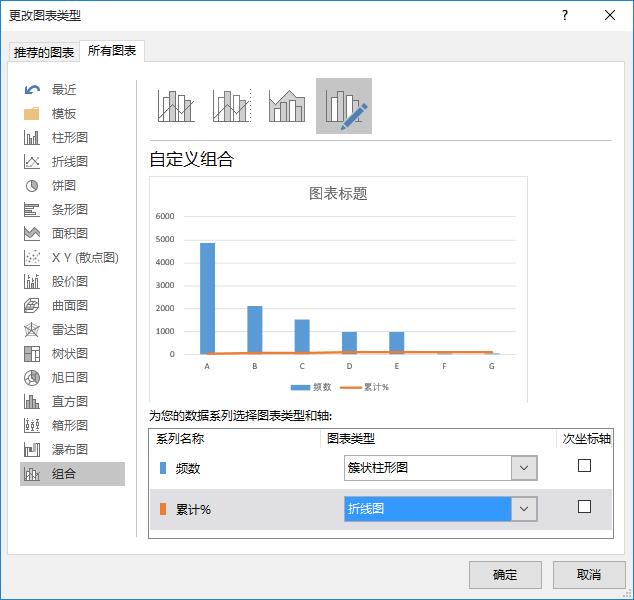

現在的圖表與目標圖相差較大，不要著急，且看施展妙法。選定累計數據，更改圖表類型，將累計的圖表類型改為折線圖，如圖04，確定後圖表變成圖05。

04

05

④添加次坐標

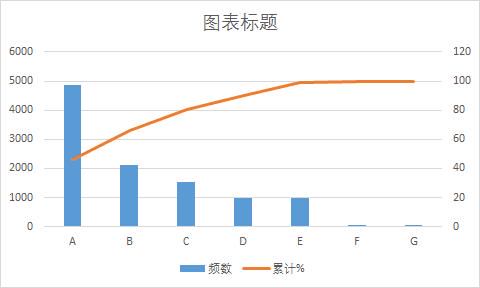

選中折線圖，在填充數據格式中選擇「次坐標軸」，得到如圖6，是不是已經有模有樣了。

06

⑤圖表美化

圖06雖然初具雛形，但還需要進一步的美化。折線圖的數據坐標，最大值填100%，最小值為0。

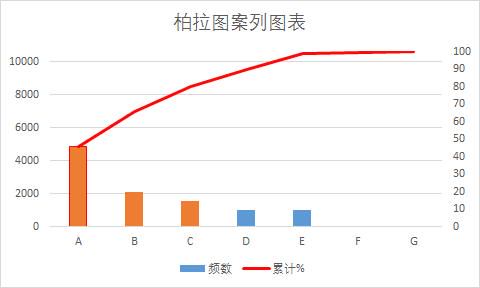

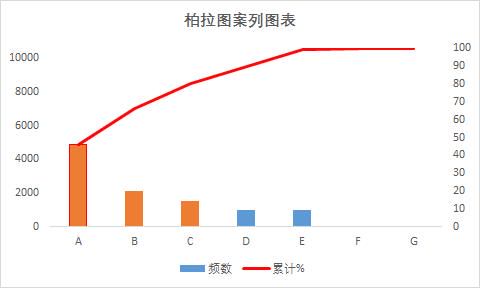

柱狀圖的數據坐標填寫需要特別注意，最大值為所有分項的數據總和，本案例中為10586，最小值為0。最後對摺線圖選擇不同的填充顏色，得到圖07。

07

註：本案例基於EXCEL2016，不同版本會略有差異。
