一種裂縫數據採集與識別上位機系統的製作方法
2023-07-28 05:44:03 1
1.本發明涉及裂縫數據採集技術領域，特別涉及一種裂縫數據採集與識別上位機系統。
背景技術：
2.在工程建設過程中，建築物、地表及邊坡往往會因為施工或者地質原因、自身沉降、地震等自然災害引起局部表面裂縫，這些裂縫是不是危害性的，到底對建築物或者人員等能不能構成傷害或造成安全隱患，就需要對這些部位的裂縫進行數據採集。
3.例如公開號為cn217654481u的中國專利公開了一種混凝土結構裂縫監測裝置，包括數據採集終端，所述數據採集終端連接有兩探頭，其中一個探頭為發射探頭、另一個探頭為接收探頭，所述發射探頭連接有捲尺，所述接收探頭連接有扣件，所述捲尺的放尺端與所述扣件扣接。
4.上述裂縫監測裝置是通過操作人員先將耦合劑塗抹在發射探頭和接收探頭上，之後再放於混凝土表面進行捲尺的拉伸，再根據捲尺拉伸的長度計算發射探頭和接收探頭之間中點位置並調整放置位置，然而此操作過程中，捲尺使用不便，需要計算發射探頭和接收探頭之間中點位置，再調整放置位置，同時在調整過程中，會導致耦合劑塗抹於牆體上，造成不必要的浪費，另外，如只有一位操作人員進行數據採集時，只能將數據採集終端掛於脖子上進行使用，操作人員需要頻繁低頭進行觀察，但卻無法對數據採集終端進行操作。
技術實現要素：
5.本技術的目的在於提供一種裂縫數據採集與識別上位機系統，通過設置測距組件，以確保發射組件、接收組件的精準定位，使裂縫數據得以快速採集，避免了發射組件、接收組件在使用中需要位置的調整。
6.為實現上述目的，本技術提供如下技術方案：
7.一種裂縫數據採集與識別上位機系統，包括數據採集機構，所述數據採集機構包括數據採集終端、發射組件、接收組件、攝像組件，所述發射組件與所述接收組件上共同安裝有用於定位、測距用的測距組件，所述測距組件包括卡接於所述發射組件、所述接收組件上的弧形卡塊，以及所述發射組件外側的u形板，所述u形板上套設有兩個固定套，所述固定套與所述弧形卡塊的外側壁固定連接，所述u形板的兩端共同固定有安裝板，所述安裝板的一側壁開設有安裝槽，所述安裝槽的內側壁轉動連接有兩個轉杆，兩個所述轉杆之間固定連接有直尺，所述轉杆上套設有第一套圈、第二套圈，所述第一套圈與所述安裝槽的內側壁固定連接，所述第二套圈與所述直尺的側壁固定連接，所述u形板的一側壁固定連接有卡板；用於可便捷手持的手持機構，所述手持機構與所述數據採集終端相連接；用於限定所述手持機構、所述測距組件的定位組件，所述定位組件與所述手持機構相連接。
8.優選地，所述安裝槽的零刻度值位於所述安裝槽的中段位置處。
9.優選地，所述固定套與所述u形板呈過盈配合。
10.優選地，所述手持機構包括相連接的兩個卡持體、連接組件，所述卡持體包括相連接的第一片體、第二片體、第三片體，所述卡持體與所述數據採集終端相貼合，所述第二片體的外側壁固定連接有u形杆，所述連接組件包括開設於所述第三片體一端的兩個活動槽，以及兩個所述第三片體之間設置的兩個活動杆，所述活動杆的兩端均延伸至所述活動槽內。
11.優選地，所述u形杆上固定套接有u形套筒。
12.優選地，所述定位組件包括固定連接於所述第三片體外側壁上的固定筒，所述固定筒內插接有插杆，兩個所述插杆之間固定連接有連接杆，所述連接杆的底端與所述固定筒的頂端相貼合，兩個所述插杆的頂端共同固定連接有固定塊，所述固定塊的頂端開設有卡槽。
13.優選地，所述卡槽的直徑大小與所述卡板的直徑大小相匹配。
14.優選地，所述第一套圈與所述第二套圈為橡膠材質，所述第一套圈與所述第二套圈相貼合。
15.本發明的技術效果和優點：
16.1、本發明通過設置測距組件，在使用中，可先通過移動固定套，使固定套在u形板上進行滑動，調整兩個固定套之間的距離，進而調整發射組件與接收組件之間的距離，調整好之後，通過轉動直尺使轉杆轉動，同時會使第一套圈與第二套圈之間產生摩擦力，當直尺與安裝板垂直時，直尺會因第一套圈、第二套圈而保持轉動後的位置而無法移動，在進行裂縫數據收集時，通過將安裝槽的零刻度值放置於裂縫上，以確保發射組件、接收組件的精準定位，從而使裂縫數據得以快速採集，避免了發射組件、接收組件在使用中需要位置的調整，進一步地避免了耦合劑的浪費，並且提高了工作效率。
17.2、本發明通過設置手持機構，在使用中，操作人員可將手指穿過u形杆與數據採集終端形成的空腔，手握數據採集終端，同時u形套筒會與手背接觸，提高舒適性的同時，避免u形杆對手背的擠壓，從而方便了操作人員對數據採集終端的手持。
18.3、本發明通過設置定位組件，在使用中，插杆插接於固定筒內，使得活動杆在活動槽內無法移動，進而使卡持體得以定位，同時，在進行裂縫數據採集時，將卡板插入到卡槽內，從而使發射探頭、接收探頭得以與數據採集終端進行連接，方便操作人員進行裂縫數據採集收集操作，避免了一位操作人員進行數據採集時所造成的不便。
附圖說明

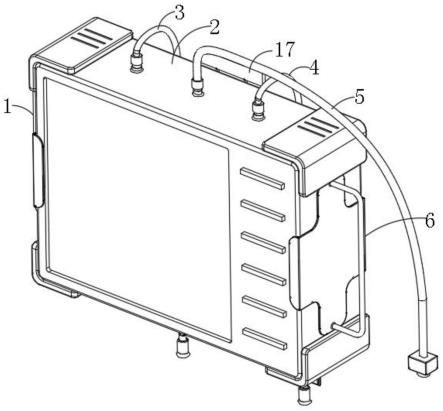

19.圖1為裂縫數據採集與識別上位機系統的第一視角立體結構示意圖；
20.圖2為裂縫數據採集與識別上位機系統的第二視角立體結構示意圖；
21.圖3為圖2中a處放大結構示意圖；
22.圖4為圖2中b處放大結構示意圖；
23.圖5為手持機構與定位組件的配合放大立體結構示意圖；
24.圖6為弧形卡塊、固定套的配合放大立體結構示意圖；
25.圖7為測距組件的第一視角放大立體結構示意圖；
26.圖8為測距組件的第二視角放大立體結構示意圖；
27.圖9為識別上位機系統圖。
28.圖中：1、數據採集機構；2、數據採集終端；3、發射組件；4、接收組件；5、攝像組件；6、手持機構；7、卡持體；8、第一片體；9、第二片體；10、第三片體；11、活動槽；12、活動杆；13、定位組件；14、固定筒；15、插杆；16、連接杆；17、固定塊；18、卡槽；19、測距組件；20、弧形卡塊；21、固定套；22、u形套筒；23、u形板；24、安裝板；25、安裝槽；26、直尺；27、第一套圈；28、第二套圈；29、卡板；30、u形杆。
具體實施方式
29.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。
30.實施例：參考圖1-9所示的一種裂縫數據採集與識別上位機系統，包括數據採集機構1，數據採集機構1包括數據採集終端2、發射組件3、接收組件4、攝像組件5，發射組件3包括發射探頭和連接線，接收組件4包括接收探頭和連接線，發射組件3與接收組件4上共同安裝有用於定位、測距用的測距組件19，測距組件19包括卡接於發射組件3、接收組件4上的弧形卡塊20，弧形卡塊20卡於連接線上，以及發射組件3外側的u形板23，u形板23上套設有兩個固定套21，固定套21與u形板23呈過盈配合，固定套21與弧形卡塊20的外側壁固定連接，u形板23的兩端共同固定有安裝板24，安裝板24的一側壁開設有安裝槽25，安裝槽25的零刻度值位於安裝槽25的中段位置處，安裝槽25的零刻度值左右兩側刻度均為1刻度值，安裝槽25的內側壁轉動連接有兩個轉杆，兩個轉杆之間固定連接有直尺26，轉杆上套設有第一套圈27、第二套圈28，第一套圈27與第二套圈28為橡膠材質，第一套圈27與第二套圈28相貼合，第一套圈27與第二套圈28相互靠近的一側均開設有多個防滑槽，第一套圈27與安裝槽25的內側壁固定連接，第二套圈28與直尺26的側壁固定連接，u形板23的一側壁固定連接有卡板29；用於可便捷手持的手持機構6，手持機構6與數據採集終端2相連接；用於限定手持機構6、測距組件19的定位組件13，定位組件13與手持機構6相連接。
31.通過設置測距組件19，在使用中，可先通過移動固定套21，使固定套21在u形板23上進行滑動，調整兩個固定套21之間的距離，進而調整發射組件3與接收組件4之間的距離，調整好之後，通過轉動直尺26使轉杆轉動，同時會使第一套圈27與第二套圈28之間產生摩擦力，當直尺26與安裝板24垂直時，直尺26會因第一套圈27、第二套圈28而保持轉動後的位置而無法移動，在進行裂縫數據收集時，通過將安裝槽25的零刻度值放置於裂縫上，以確保發射組件3、接收組件4的精準定位，從而使裂縫數據得以快速採集，避免了發射組件3、接收組件4在使用中需要位置的調整，進一步地避免了耦合劑的浪費，並且提高了工作效率。
32.如圖1、圖2、圖5所示，手持機構6包括相連接的兩個卡持體7、連接組件，卡持體7包括相連接的第一片體8、第二片體9、第三片體10，卡持體7與數據採集終端2相貼合，第二片體9的外側壁固定連接有u形杆30，便於操作人員對數據採集終端2進行手持，u形杆30上固定套接有u形套筒22，u形套筒22為橡膠材質，起到防滑作用，連接組件包括開設於第三片體10一端的兩個活動槽11，以及兩個第三片體10之間設置的兩個活動杆12，活動杆12的兩端均延伸至活動槽11內，為了使兩個卡持體7得以連接。
33.通過設置手持機構6，在使用中，操作人員可將手指穿過u形杆30與數據採集終端2
形成的空腔，手握數據採集終端2，同時u形套筒22會與手背接觸，提高舒適性的同時，避免u形杆30對手背的擠壓，從而方便了操作人員對數據採集終端2的手持。
34.如圖2、圖3、圖5所示，定位組件13包括固定連接於第三片體10外側壁上的固定筒14，固定筒14內插接有插杆15，兩個插杆15之間固定連接有連接杆16，連接杆16的底端與固定筒14的頂端相貼合，為了使兩個兩個卡持體7得以限位，避免卡持體7與數據採集終端2脫離，兩個插杆15的頂端共同固定連接有固定塊17，固定塊17的頂端開設有卡槽18，卡槽18的直徑大小與卡板29的直徑大小相匹配，為了便於卡板29插入到卡槽18內，使測距組件19得以限位。
35.通過設置定位組件13，在使用中，插杆15插接於固定筒14內，使得活動杆12在活動槽11內無法移動，進而使卡持體7得以定位，同時，在進行裂縫數據採集時，將卡板29插入到卡槽18內，從而使發射探頭、接收探頭得以與數據採集終端2進行連接，方便操作人員進行裂縫數據採集收集操作，避免了一位操作人員進行數據採集時所造成的不便。
36.如圖9所示，一種識別上位機系統，包括裂縫數據採集設備、上位機，裂縫數據採集設備上設有數據採集接口，數據採集接口包括設備設置接口、輸出控制接口，設備設置結構與上位機電線連接，裂縫數據採集設備設置於待檢測的結構面上，用於採集待檢測的結構面的實施裂縫參數，並通過內部儲存單元對裂縫數據採集裂縫參數進行保存，在使用中，由上位機發送指令，並由顯示屏顯示各種數據。
