別墅無線覆蓋一直被很多弱電VIP技術群裡面朋友所問起，因為這個確實應用的非常多，這裡面有篇文章推薦給大家，對別墅無線網絡搭建比較詳細，我們一起了解下。

以一個別墅項目實際的講一講別墅的無線網絡系統的設計及施工，這個別墅是3層的別墅，設備的話可以根據自己的情況選擇高中低端的產品。

就是如圖上這樣的一棟別墅，有3層樓，大概房間有客廳，餐廳，幾個臥室等等。

為了滿足這種別墅的客戶需求，我們的網絡構架也必須符合高要求的使用情況，千兆的區域網路肯定是必須的，現在電信的光纖網絡都可以200M的帶寬，如果家裡的內網還達不到1000M，那麼未來幾年肯定就會被淘汰。

整個網絡數據的核心交換層是千兆的，那麼我們在此基礎上做的高清視頻點播，或是NAS存儲，無線網絡WiFi的覆蓋就完全沒有問題，還可以為將來的使用留下冗餘空間。

一、網絡系統的設計架構

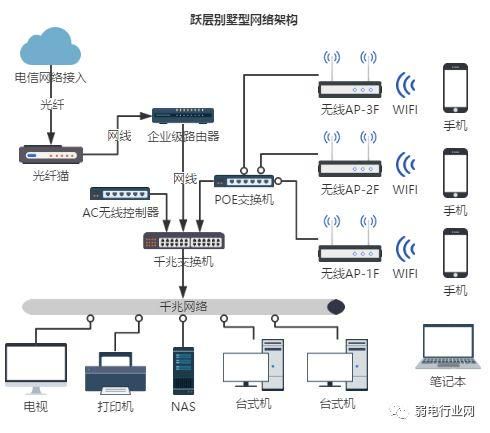

在躍層別墅型的網絡系統中，核心網絡的出口路由器跟千兆交換機都十分重要，所以一般都採用企業級的網絡產品，穩定性及性能都比家用級的好很多。無線網絡全部採用專業的無線AP進行網絡覆蓋，通過POE交換機直接用網線供電，安裝在吊頂內或空調檢修口處，通過AC無線控制器可以統一管理無線AP，實現網絡的漫遊功能，穩定性也非常高。特別注意的是這裡面設備從路由器，交換機，包括AP的POE交換機全部都是採用千兆的網絡設備。

本方案主路由採用企業級的路由器，性能強悍，功能強大，穩定性非常高，多WAN口的設計可以提供多個外網連接，某些型號還可以實現多條網絡聚合，上網速度翻倍。

主交換機採用非網管型的千兆交換機，能滿足大型數據傳輸的穩定高速傳輸要求，無論是NAS存儲數據還是播放高清電影完全無壓力。無線網絡覆蓋全部採用千兆網絡的專業無線AP, 採用6類網線直接接到千兆POE交換機，不需要另外連接電源，無論是無線WIFI信號的覆蓋範圍，還是數據傳輸的穩定性，都比無線路由器改成AP模式使用要好的多，並且能實現WIFI信號的無線漫遊功能，不必在多個AP之間來回切換信號，造成信號的不穩定連接。某些品牌的AP更是可以實現軟體AC管理，免去了AC控制器的費用。

二、網絡系統的布線施工

1、確定弱電櫃的位置

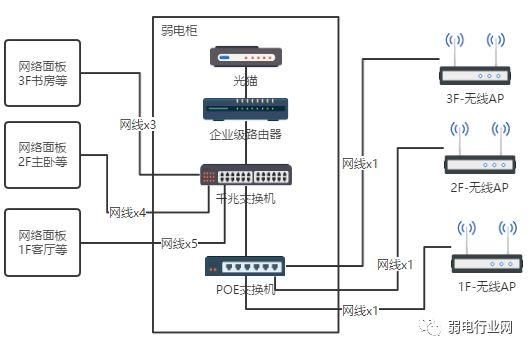

別墅房型比較大，房間也非常多，網絡的埠比較多，系統也會比較複雜，所以別墅業主需要單獨設置弱電間，配置弱電機櫃來安裝大型網絡弱電設備。

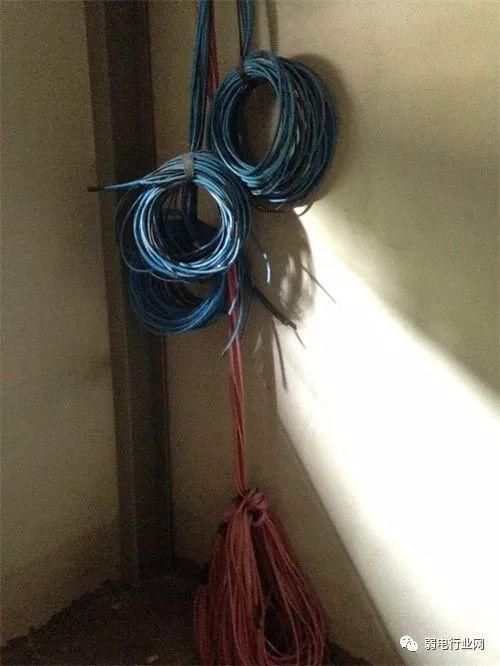

這個別墅單獨設置了一間小房間做了弱電機房，所有的弱電網絡線都通過弱電橋架引入弱電機櫃的位置，圖上還有背景音樂的音響線，後面還有電信的光纖以及華數的有線電視線全部引入這個位置。

2、確定網絡的點位

這個網絡的點位就分為每個房間的固定網絡面板的點位以及無線AP放置的點位。

雖然現在上網都以無線網絡為主，但是為了確保網絡的穩定與可靠我們在裝修前期必須要預埋好各個房間的有線網絡點位，確保每個主要的房間有網線的接入，以方便日後的無線網絡接入或是有線網絡設備的接入。也防止出現有些房間有網絡覆蓋死角，這樣就可以通過牆面的網絡插座進行小範圍的網絡覆蓋。

a、有線網絡面板的點位確定：

別墅房間非常多，網絡面板的點位可以根據日常的設計安排，主要確保每個大的房間能預留一個網絡節點，比如客廳的沙發後面，臥室的床頭櫃背面或是電視牆的背面，像是書房或是電視的這樣的地方可以做一個雙網絡的面板，為NAS網絡存儲跟網絡點播做有線的網絡預留，才能發揮這些設備的最大使用效率。

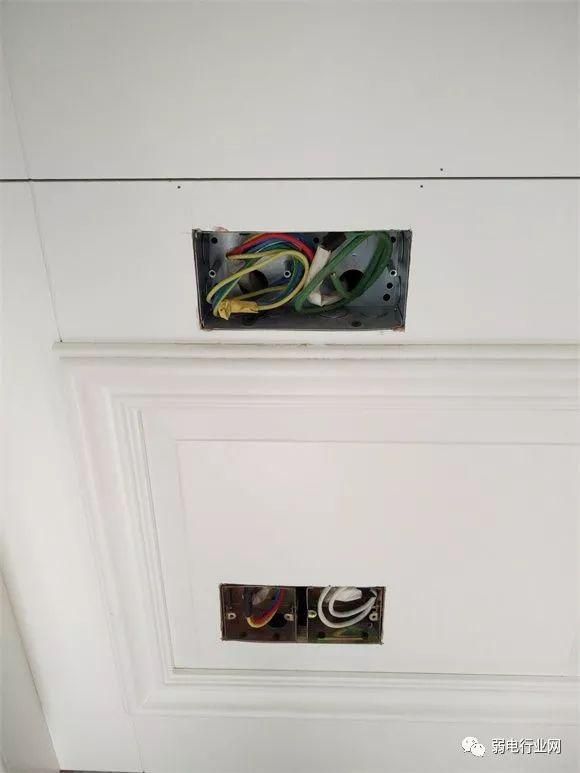

如圖，這是在主臥床頭櫃的位置預留了一個電源插座跟一個網絡面板，如果這個房間網絡AP覆蓋出現死角，覆蓋信號不穩定，那麼就可以通過這個有線面板擴展出無線信號，做個雙保險。

b、無線網絡AP的點位確定：

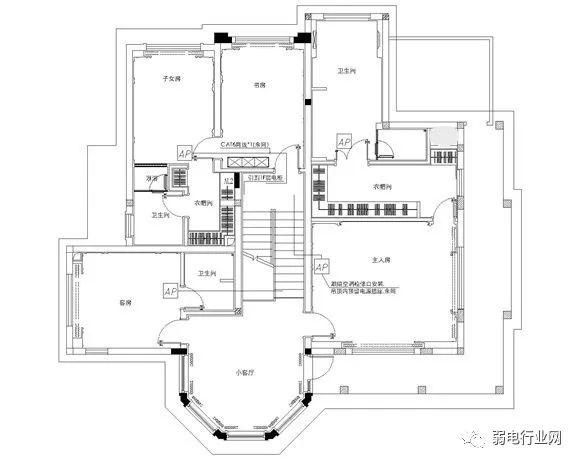

這個別墅二層的無線AP網絡點位圖，圖上標的AP的方塊就是無線AP的網絡點位，這一層放了4個無線AP點位，基本完全滿足信號的覆蓋使用，你可以根據自己家的空間情況合理安排AP的點位，一個是要考慮水泥牆的對信號的遮擋，二是房間的結構。

這些位置有個特點就是全部跟隨每個房間的中央空調檢修口走，我們會把AP設備全部放在空調檢修口的吊頂上，一是比較美觀，看不見這個AP設備，二是方便以後的檢修更換。有人說吊頂會影響信號的覆蓋，據我自己的測試觀察，一般的家庭石膏吊頂對信號的影響非常小，沒有必要明裝，而且別墅客戶對裝修的美觀更在意。

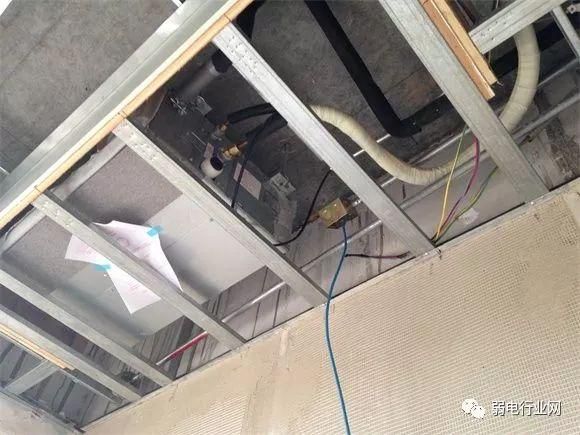

如圖，藍色的6類網線放在了這個房間的空調檢修口旁邊，網線儘量放長一些，方便以後的位置調整。

3、網絡布線施工

很多朋友其實對裝修的布線施工不是很懂，對這方便也沒有很關係，都是交由裝修電工或是項目經理去管理；要是碰到負責的電工那是很走運，要是碰到有些不負責任的電工你又不懂的話以後只有哭的份了，這裡不講很專業的施工布線要點，只說一些很重要也是很容易發現的問題，只要大家稍微關注一下就可以把這個問題處理好。

1、預埋管線一定要穿管施工，不管是PVC塑料管，還是KGB金屬管，總之所有的線一定要穿管。這個是施工規範強制要求的。一般別墅的裝修都比較規範，這個問題不太可能會出線。

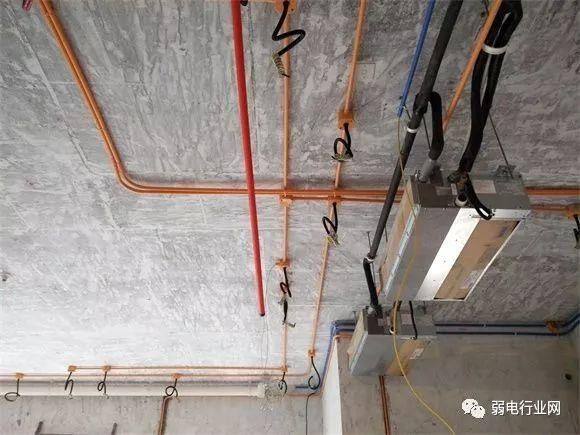

2、強弱電線一定要分開穿管，否則強電220V電線會干擾弱電信號，最好是之間相隔20cm。正規的裝修公司強弱電的線都是穿不同顏色的PVC管，方便區分是弱電線還是強電線。

如圖，正規的別墅裝修施工強電及弱電都單獨走橋架的，一個是強電橋架，一個是弱電橋架。

3、網線的選擇

線材的選擇非常多，品牌，質量都大不相同，市面上常見的網線主要有超五類網線（CAT 5e）和六類網線（CAT6），還有屏蔽（STP）與非屏蔽（UTP）之分，一般家用都是採用非屏蔽的。

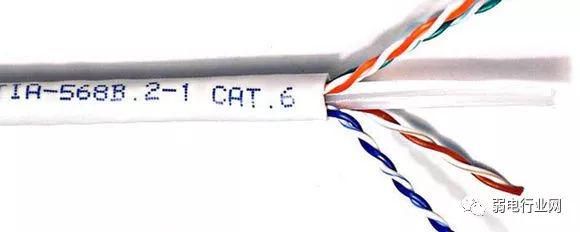

一般百兆網都用的五類線和超五類線。千兆網至少要用超五類線，但主要用的是六類線。六類線的特點是線中間有個十字骨架，這樣把4組線分開。六類線線徑會比五類線粗一點。

以後的主流應用都是千兆網絡，所以建議選購線材的時候還是以6類線為主，傳輸效率比5類線要好很多，不至於以後想提速提不起來，線埋在牆裡裝修好以後基本就動不了。特別注意的是不要貪便宜買的線不是純銅的，有些網線是銅包鋁的，此類網線在鋁線外面電鍍了一層銅，傳輸效果差不說，線芯特別容易折斷，不如純銅的線韌性特別好。記住一點，買來的網線自己看一下，好不好能看出來的。

三、網絡設備的選購及安裝

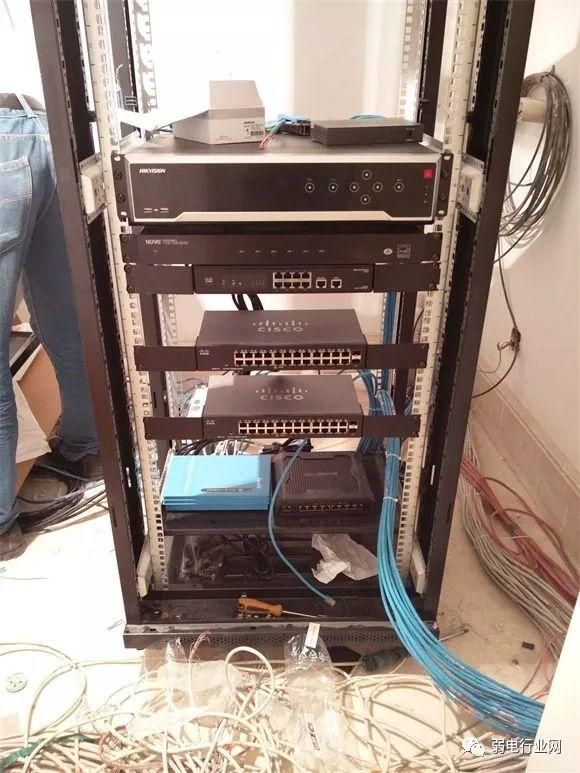

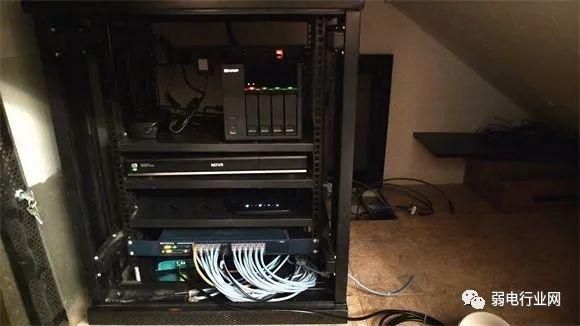

網絡設備可以根據自己的喜好，預算自行選擇，常見的品牌華為，H3C、華三等等。我建議別墅使用企業級的產品，價格稍微貴一些，但是設備的穩定性及專業性會高很多。這個別墅項目有線網絡使用的是Cisco思科的企業級的網絡設備，價格還是蠻貴的，專業穩定性也都非常好。

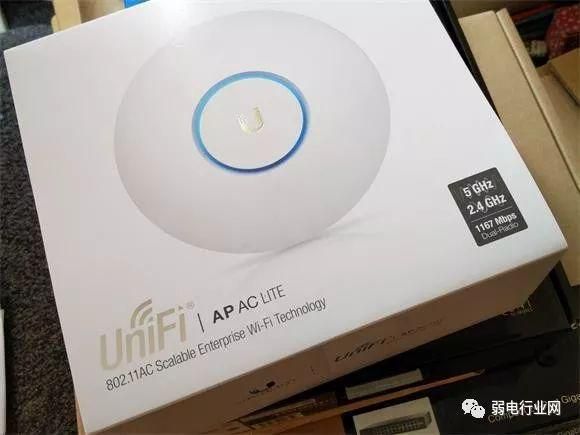

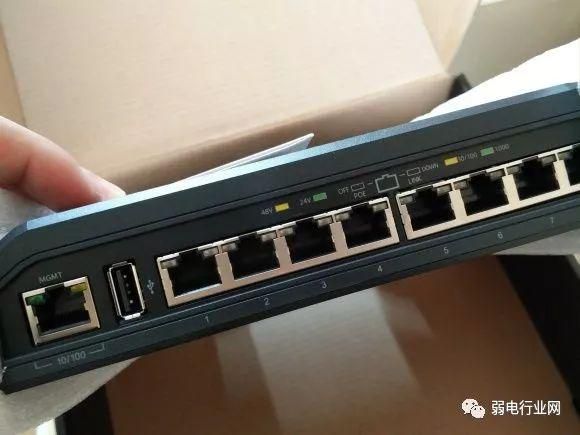

無線網絡使用的美國的UBNT品牌，他家的無線無線AP對於專業廠商來說性價比非常高，控制管理也很方便，而且無需硬體AC控制器，使用電腦軟體管理。
