cad2007繪圖前需要設置的詳細步驟

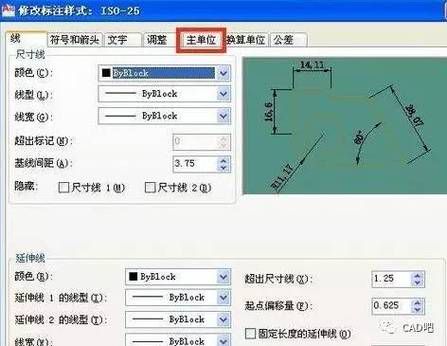

本課重點與難點：

l 點的繪製樣式及點的作用。

l 創建矩形的幾種方法。

l 創建正多邊形的步驟。

繪製方式: 1.直接在繪圖工具欄上點擊點按紐

2.在繪圖菜單下單擊點命令

二、矩形命令（REC）

繪製矩形的步驟

方法:在命令行內輸入命令的快捷鍵為Rec,確定,用滑鼠在鍵在操作窗口中指定第一角點,並拖動滑鼠,在命令行內輸入@X,Y 確定

X為矩形在水平方向上的距離

Y指矩形在垂直方向上的距離

指定第一點 如在拖出一個點後按D 確定這時會使用尺寸方法創建矩形方法

按完D後確定，輸入矩形的長度和寬度， 指定另外一個角將這一點定位在矩形的內部

不指定第一點直接點擊C確定，指定矩形的第一個倒角距離和指定矩形的第二個倒角距離，便可出來一個帶有倒角現象的矩離

不指定第一點而直接點擊F確定，指定矩形的圓角半徑，便可出現一個有圓角的矩形

寬度，在不指定第一點時直接點擊W確定，指定矩形的線寬粗細。便可出現一個有粗細的矩形

厚度，自身的厚度，相當於長方體的高度。

標高，提升物體。

三、正多邊形命令（POL）:它是具有3到1024條等長邊的閉合多段線創建，特點為每個邊都相等。

繪製方式: 1.直接在繪圖工具欄上點擊正多邊形按紐

2.在繪圖菜單下單擊正多邊形命令

繪製正多邊形的步驟：

繪製內接正多形方法：為先在命令欄中輸入快捷鍵為POL，在命令欄中輸入邊數，指定正多邊形的中心，輸入i確定，再輸入半徑長度

注：「內接於圓」表示繪製的多邊形將內接於假想的圓。

繪製外切正多形方法：先在命令欄中輸入快捷鍵為POL，在命令欄中輸入邊數，指定正多邊形的中心，輸入C確定，現輸入半徑長度

注：「外切於圓」表示繪製的多邊形將外切於假想的圓。

通過指定一條邊繪製正多邊形的方法：在命令中輸入快捷鍵為POL，在命令欄中輸入邊數，輸入E，指定正多邊線段的起點，指定正多邊線段的端點
