影院級超爽體驗!1300XT HDMI播放測試
2023-08-13 08:21:23 1
與日新月異的顯示晶片3D性能相比，顯卡輸出方式的變化則要緩慢許多。從早年的AV、S端子、D-Sub、色差分量、DVI直到最新的HDMI接口，模擬到數位訊號的演變長達近20年時光。
然而，隨著近些年「HTPC」、「「HDTV」」等概念逐漸被消費者所接受。無論是文字/圖像處理還是高清視頻播放，選擇無損的數字格式信號成為公認的最優輸出方式。這其中，逐漸興起的HDMI更成為影音發燒友的新寵兒。

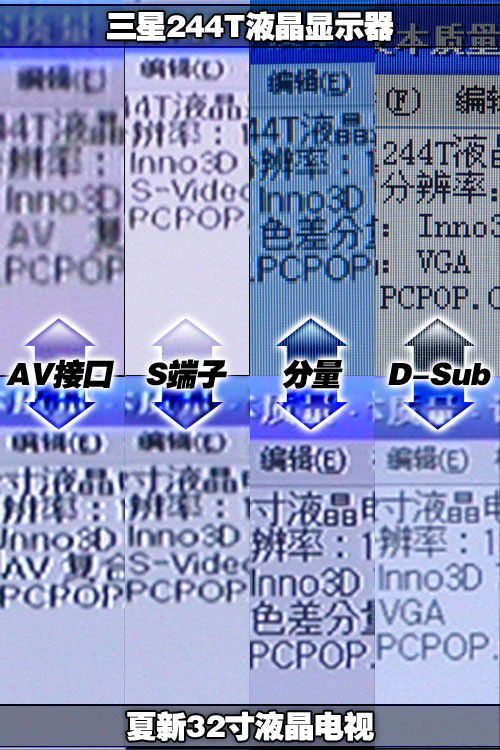

無論LCD顯示器還是大屏幕液晶電視，數位訊號已成為最優輸出選擇
在開始下面的HDMI介紹前，我們不妨先來回顧下幾種常見的輸出方式。深入了解幾種輸出區別和缺點對於認識HDMI的優勢之處也大有裨益。
● 標準視頻輸出（AV接口）：
AV接口是一種最簡單、應用最普及的視頻信號接口，廣泛應用於視頻設備上。常它都是成對的白色音頻接口和黃色視頻接口組成，不過在顯卡上我們見到的大多只有黃色的視頻接口。
AV接口實現了音頻和視頻的分離傳輸，這就避免了因為音/視頻混合幹擾而導致的圖像質量下降，但由於AV 接口傳輸的仍然是一種亮度/色度(Y/C)混合的視頻信號，仍然需要顯示設備對其進行亮/ 色分離和色度解碼才能成像，這種先混合再分離的過程必然會造成色彩信號的損失，色度信號和亮度信號也會有很大的機會相互幹擾從而影響最終輸出的圖像質量，因此無法在一些追求視覺極限的場合中使用。
● S視頻接口（S-Video）：
S-Video具體英文全稱叫Separate Video，它在AV接口的基礎上將色度信號C 和亮度信號Y進行分離，再分別以不同的通道進行傳輸。帶S-Video接口的顯卡和視頻設備當前比較普遍，同AV 接口相比由於它不再進行Y/C混合傳輸因此也就無需再進行亮色分離和解碼工作，而且使用各自獨立的傳輸通道在很大程度上避免了視頻設備內信號串擾而產生的圖像失真，極大地提高了圖像的清晰度。
● 視頻色差接口（分量視頻）：
作為S-Video的進階產品，色差輸出將S-Video傳輸的色度信號C分解為色差Cr和Cb，這樣就避免了兩路色差混合解碼並再次分離的過程，也保持了色度通道的最大帶寬，只需要經過反矩陣解碼電路就可以還原為RGB三原色信號而成像，這就最大限度地縮短了視頻源到顯示器成像之間的視頻信號通道，避免了因繁瑣的傳輸過程所帶來的圖像失真。
在色差輸入的標註方面，不同產品的標稱方式可能不一樣。通常採用YPbPr 和YCbCr兩種標識，前者表示逐行掃描色差輸出，後者表示隔行掃描色差輸出。

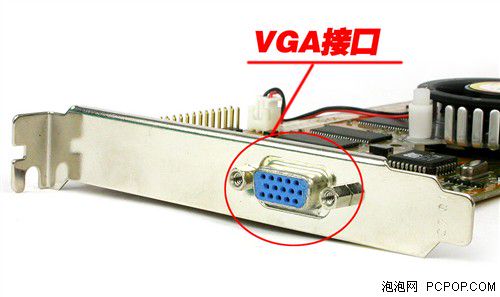

● VGA接口：
VGA接口採用非對稱分布的15pin 連接方式，其工作原理：是將顯存內以數字格式存儲的圖像( 幀) 信號在RAMDAC 裡經過模擬調製成模擬高頻信號，然後再輸出到投影機成像，這樣VGA信號在輸入端( 投影機內) ，就不必像其它視頻信號那樣還要經過矩陣解碼電路的換算。從前面的視頻成像原理可知VGA的視頻傳輸過程是最短的，所以VGA 接口擁有許多的優點，如無串擾無電路合成分離損耗等。
● DVI接口：
DVI接口主要用於與具有數字顯示輸出功能的計算機顯卡相連接，顯示計算機的RGB信號。DVI（Digital Visual Interface）數字顯示接口，是由1998年9月，在Intel開發者論壇上成立的數字顯示工作小組（Digital Display Working Group簡稱DDWG），所制定的數字顯示接口標準。DVI數字端子比標準VGA端子信號要好，數字接口保證了全部內容採用數字格式傳輸，保證了主機到監視器的傳輸過程中數據的完整性（無幹擾信號引入），可以得到更清晰的圖像。
