一種用於熔斷器式隔離開關的散熱殼體的製作方法

2023-08-12 11:28:26 1

本發明涉及一種用於熔斷器式隔離開關的散熱殼體。

背景技術：

熔斷器式隔離開關能夠斷開大電流，更為主要的是在面對大電流時能對隔離開關進行保護，熔斷器式隔離開關中的熔斷器相當於保險絲。熔斷器式隔離開關是根據電流超過規定值一定時間後,以其自身產生的熱量使熔斷器的熔體熔化,從而使電路斷開的原理製成的一種電流保護器。

熔斷器式隔離開關需要滿足以下三點：

1.通過使用熔斷器來保護開關；

2.在正常的電路條件下(包括規定的過載)能接通、承載和分斷電流，並在規定的非正常電路條件下(如短路)、規定時間內，能承載電流的隔離開關；

3.對電路能夠提供安全隔離，當在分閘位置時保證電路開斷並保證安全工作。

中國專利cn201010190166.6公開了一種組合式熔斷器式隔離開關，使用時，交流電壓最高可達690v，電流最高可達1600a，並能滿足各種極端環境條件下使用要求，但是熔斷器式隔離開關用於斷開大電流時，使用過程中溫升比較高，怎樣解決其溫升過高的問題一直是業界難題。

技術實現要素：

本發明的目的是克服現有技術的缺陷，提供一種用於熔斷器式隔離開關的散熱殼體，與散熱塊配合使用，能夠提高隔離開關的散熱性能，可以將隔離開關的整體溫升降低數k甚至十幾k，解決其溫升過高的問題。

實現上述目的的技術方案是：一種用於熔斷器式隔離開關的散熱殼體，包括底座、上蓋和散熱座，其中：

所述底座包括基座及安裝在所述基座兩側的左右側板；

所述上蓋的後端通過鉸軸與所述底座活動連接，所述上蓋和底座圍成前後端開口的箱體，該箱體內的空間由兩個縱向隔板分成橫向排列的三個獨立間隔，每個所述縱向隔板的底端固定在所述基座上；

每個所述獨立間隔內均設置有位於所述基座上的定位槽、一對導電板、一對插座及一對接線螺栓；所述定位槽開設在所述基座的中間；所述一對導電板一一對應地設置在所述基座的前後端；所述一對插座一一對應地安裝在所述一對導電板的內側；所述一對接線螺栓一一對應地安裝在所述一對導電板的外側；

每個所述獨立間隔內均設置有一所述散熱座，所述散熱座設置在所述基座的前端的所述導電板的正下方，所述散熱座上開設有若干散熱孔或散熱槽。

上述的一種用於熔斷器式隔離開關的散熱殼體，其中，所述散熱座的前端設置有散熱塊，且所述散熱塊與位於所述基座前端的導電板的外側的接線螺栓的底部相連。

上述的一種用於熔斷器式隔離開關的散熱殼體，其中，每個所述獨立間隔內均設置有位於所述上蓋的內側面上的熔斷器，且所述熔斷器位於相應的所述定位槽的正上方。

本發明的用於熔斷器式隔離開關的散熱殼體，與散熱塊配合使用，能夠提高隔離開關的散熱性能，可以將隔離開關的整體溫升降低數k甚至十幾k，解決其溫升過高的問題。

附圖說明

圖1為本發明的用於熔斷器式隔離開關的散熱殼體的主視圖；

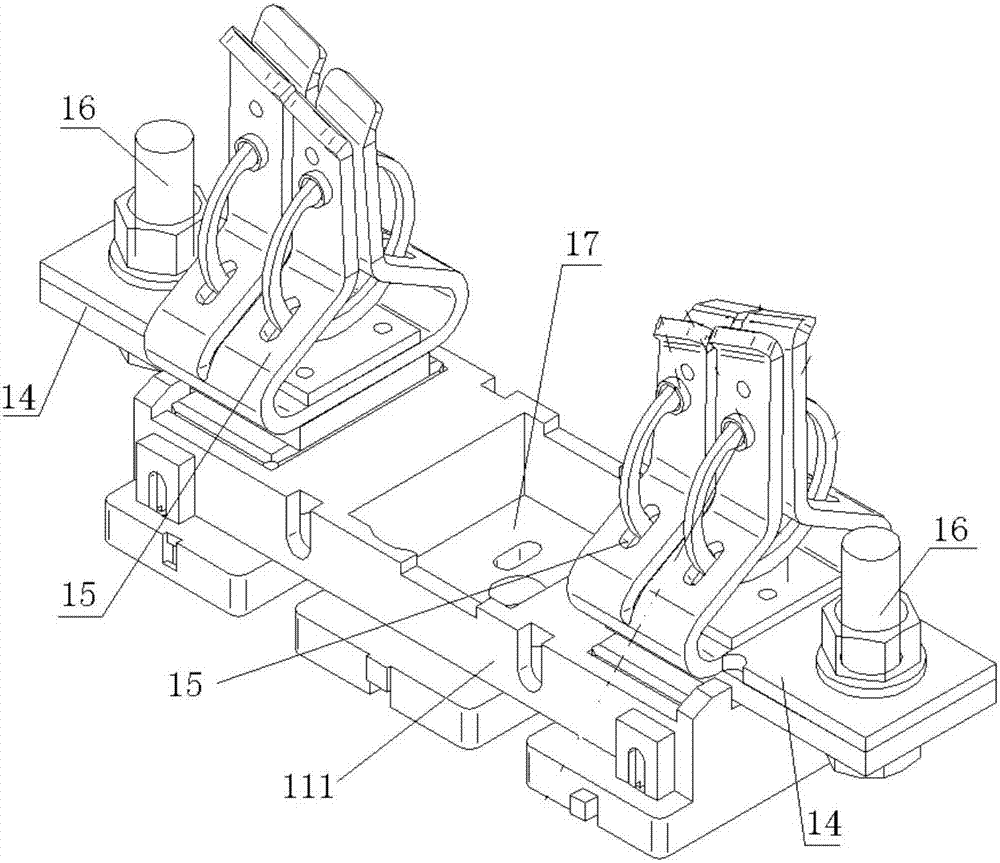

圖2為本發明的用於熔斷器式隔離開關的散熱殼體的獨立間隔的內部結構圖；

圖3為本發明的用於熔斷器式隔離開關的散熱殼體的使用狀態圖。

具體實施方式

為了使本技術領域的技術人員能更好地理解本發明的技術方案，下面結合附圖對其具體實施方式進行詳細地說明：

請參閱圖1和圖2，本發明的實施例，一種用於熔斷器式隔離開關的散熱殼體，包括底座11、上蓋12和散熱座13，底座11包括基座111及安裝在基座兩側的左右側板112、113，上蓋12的後端通過鉸軸與底座11活動連接；上蓋12和底座11圍成前後端開口的箱體，該箱體內的空間由兩個縱向隔板114分成橫向排列的三個獨立間隔100，每個縱向隔板114的底端固定在基座111上。

每個獨立間隔100內均設置有位於基座111上的定位槽17、一對導電板14、一對插座15及一對接線螺栓16；定位槽17開設在基座111的中間；一對導電板14一一對應地設置在基座111的前後端；一對插座15一一對應地安裝在一對導電板14的內側；一對接線螺栓16一一對應地安裝在一對導電板14的外側。

每個獨立間隔100內均設置有一散熱座13，散熱座13設置在基座111的前端的導電板14的正下方，散熱座13上開設有若干散熱孔或散熱槽。

請參閱圖3，每個散熱座13的前端均設置有一散熱塊2，且散熱塊與位於基座111前端的導電板14的外側的接線螺栓16的底部相連。每個獨立間隔100內均設置有位於上蓋12的內側面上的熔斷器，且熔斷器位於相應的定位槽17的正上方。當上蓋12蓋合在底座11上時，熔斷器卡接在相應的定位槽17內。

本發明的用於熔斷器式隔離開關的散熱殼體，設置有散熱座，與散熱塊配合使用，能夠提高隔離開關的散熱性能，可以將隔離開關的整體溫升降低數k甚至十幾k，解決其溫升過高的問題。

本技術領域中的普通技術人員應當認識到，以上的實施例僅是用來說明本發明，而並非用作為對本發明的限定，只要在本發明的實質精神範圍內，對以上所述實施例的變化、變型都將落在本發明的權利要求書範圍內。
