cad怎樣把外部參照圖紙炸開（CAD基礎知識匯總第十期）

2023-07-29 09:28:02 1

外部參照是CAD設計師用得比較多的一種方式，對於企業標準化以及項目的協同工作起到一個非常重要的作用，然而，很多新入門的小夥伴並不知道什麼是外部參照，以及炸開的方式，今天的知識匯總就跟大家詳細介紹一下CAD外部參照以及炸開的方式。

首先，我們先來了解一下什麼是外部參照

將整個圖形文件作為參照圖附著到當前圖形中。附著的外部參照連結至另一圖形，並不真正插入。也不會增加圖形文件的大小。

通過在圖形中參照其他圖形，從而與其他圖形所做的更改保持同步。

將圖形分解為若干零件圖文件，相同數據內容只創建一個，不同設計文件可以分派給不同設計人員，再將各個零件圖文件組裝到一起。

通過外部參照，參照圖形中所做的更改將反映在當前圖形中。

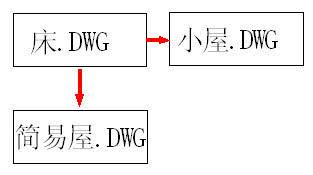

一個圖形文件可以作為外部參照同時附著到多個圖形中

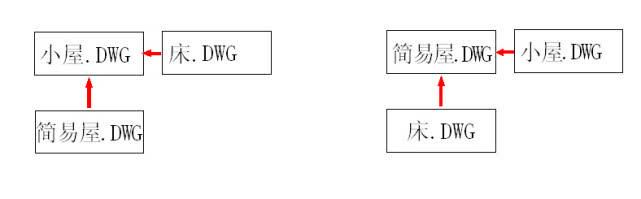

反之，也可以將多個圖形作為參照圖形附著到單個圖形

當工程完成並準備歸檔時，將附著的參照圖形和當前圖形永久合併（綁定）到一起

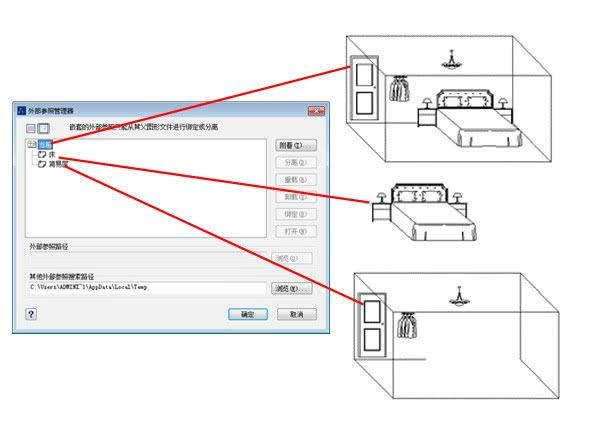

通過使用【XREF】命令打開【外部參照管理器】選項板。並利用【外部參照管理器】管理附著到當前圖形的外部參照

那麼，該如何炸開外部參照呢？首先，你得綁定

如果將外部參照綁定到當前圖形，則外部參照將成為當前圖形的一部分。將被轉換為標準本地塊定義

​將外部參照綁定到當前圖形有綁定和插入兩種方法

【綁定】

綁定方式更改外部參照的定義表名稱。

綁定之前語法為：塊名|定義名

綁定之後語法為：塊名$0$定義名

如：綁定之後的外部參照圖層名為「鞍座$0$點畫線」,如果已存在同名的本地命名文件對象，$n$中的數字將自動增加，例如「鞍座|點畫線」將被重命名為「鞍座$0$點畫線」。

【插入】

插入方式則不更改定義表名稱。概率與【INSERT】插入圖形相同。

如：插入之後的外部參照圖層名為「點畫線」，如果已存在同名的本地命名對象，將從名稱中消除外部參照名稱，例如「鞍座|點畫線」將成為內部定義圖層「點畫線」。

本期的CAD基礎知識匯總就到這裡了，想要了解更多歡迎持續關注，喜歡不妨收藏點讚。ZW_CAD
