圓形管變徑斜插三通展開面積（異徑偏交圓柱三通管展開圖）

2023-07-29 20:30:54 3

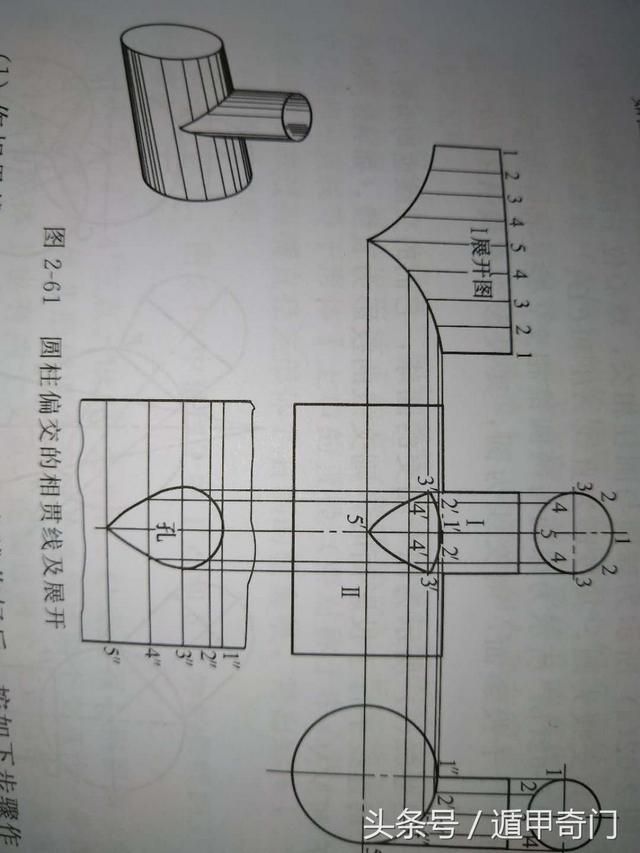

1作相貫線在主.下視圖的輪廓線做好後，按如下步驟作相貫線。將垂直管I斷面圖的半圓周分成四等分，有上視圖的等分點向下引垂線與水平管II斷面圓周相交，交點為1」2"3"4"5".由個交點向左引水平線，與主視圖上圓周等分點向下的投影線對應相交，得交點1』2』3』4』5』，用曲線連接各點既得主視圖相貫線的投影。

2作展示圖，都用平行線法。
