55W有多強！雙敏GTR超跑HD7750全解析

2023-07-21 11:07:05 1

    泡泡網顯卡頻道5月31日 28nm晶片帶來了諸多改變，不僅解決了顯卡高功耗高發熱等一系列問題，也帶來了全新高度的顯卡性能。當然，28nm的到來也預示著未來的顯卡市場肯定會向著高功耗性能比的方向發展，未來的顯卡肯定會體現出低功耗高性能的雙重特點。

    在28nm晶片顯卡發布之前，也許之前誰也沒有想到，功耗55W的顯卡表現出來的性能卻超過了功耗108W甚至116W的顯卡。然而，事實卻證明了55W顯卡的強勁力量，採用28nm晶片的HD7750顯卡，性能完勝HD6770，並且面對GTX550Ti的挑戰，也是略勝一籌。

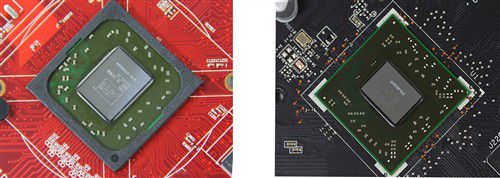

    HD6770顯卡核心面積為170 mm2        HD7700顯卡核心面積僅123mm2

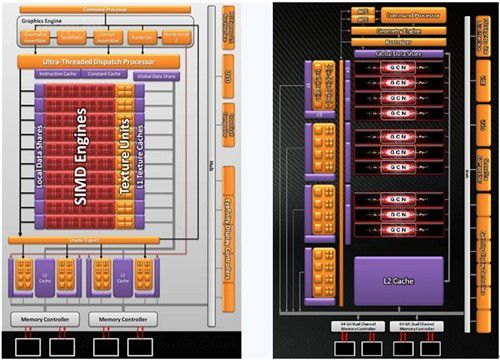

    得益於28nm工藝製程，採用全新GCN構架Tahiti核心的HD7000系列顯卡以更少數量的流處理器帶來了更高的顯卡性能。

    作為GCN構架在中端市場的延續，隨後面向中端的Cape Verde構架也正式面世，雖然同是28nm工藝製程，但是卻沒有Tahiti構架那種咄咄逼人的架勢，相反卻多了一份令人欣喜的實在。因為對於普通消費者來說，這個價位段的產品才是大眾需求量最大的。採用Cape Verde構架的HD7700系列顯卡不僅在性能上相比上一代產品有了質的提升，在顯卡功耗和發熱上更是下降到一個新的起點。
