發送機以及發送方法與流程

2023-12-01 22:06:43

發送機以及發送方法
本技術是申請日為2018年4月16日、申請號為201880034016.0、發明名稱為「發送機、接收機、發送方法及接收方法」的發明專利申請的分案申請。
技術領域
本發明涉及發送機以及發送方法。


背景技術：

在研究被稱為第5代移動通信系統(5g)的通信系統。在5g中，在研究對需要通信業務的增大、要連接的終端數的增大、高可靠性、低延遲等的各種各樣的每個用例靈活地提供功能。作為代表性的用例，有擴展移動寬帶(embb：enhanced mobile broadband；增強的移動寬帶)、大規模通信/大量連接(mmtc：massive machin type communications；大規模機械式通信)、超可靠性和低延遲通信(urllc：ultra reliable and low latency communicant)這3個。在國際標準化組織即3gpp(3rd generation partnership project；第三代合作夥伴計劃)中，從lte系統的提升和新rat(radio access technology；無線訪問技術)(例如，參照非專利文獻1)兩方面，在研究通信系統的提升。現有技術文獻非專利文獻非專利文獻1：rp-161596，"revision of si:study on new radio access technology"，ntt docomo，september 2016非專利文獻2：r1-1612335，"on phase noise effects"，ericsson，november 2016


技術實現要素：

在新rat中，與lte/高級lte(lte-advanced)比較，例如，頻率高達6ghz以上的信號被用作載波。特別地，在使用較高的頻段並且高階的調製階數(modulation order)的情況下，因發送機的本機振蕩器的相位噪聲(phase noise)產生的cpe(common phase error；共同相位誤差)或ici(inter-carrier interference；載波間幹擾)，錯誤率特性劣化(例如，參照非專利文獻2)。因此，在新rat中，在研究接收機除了信道均衡(channel equalization)以外，還進行使用了相位跟蹤用參考信號(pt-rs：phase tracking reference signal)的cpe校正(cpe correction)或ici校正(ici correction)(以下，有時也稱為「cpe/ici校正」)。然而，並未充分研究有關抑制對於從多個基站(有時也稱為bs(base station)、gnb)或多個移動臺(有時也稱為終端、ue(user equipment；用戶設備))分別發送的pt-rs的幹擾的方法。本發明的一方式，有助於提供可以適當地抑制對從多個基站或移動臺發送的pt-rs的幹擾的發送機、接收機、發送方法及接收方法。
本發明的一方式的發送機包括：分配電路，將相位跟蹤用參考信號映射在子載波中；以及發送電路，發送含有所述相位跟蹤用參考信號的信號，被映射所述相位跟蹤用參考信號的子載波，在小區、群或移動臺之間不同。本發明的一方式的接收機包括：接收電路，接收含有相位跟蹤用參考信號的信號；以及解調電路，用使用所述相位跟蹤用參考信號算出的相位噪聲估計值，將數據信號解調，被映射所述相位跟蹤用參考信號的子載波，在小區、群或移動臺之間不同。本發明的一方式的發送方法包括以下步驟：將相位跟蹤用參考信號映射在子載波中，發送含有所述相位跟蹤用參考信號的信號，被映射所述相位跟蹤用參考信號的子載波，在小區、群或移動臺之間不同。本發明的一方式的接收方法包括以下步驟：接收含有相位跟蹤用參考信號的信號，用使用所述相位跟蹤用參考信號算出的相位噪聲估計值，將數據信號解調，被映射所述相位跟蹤用參考信號的子載波，在小區、群或移動臺之間不同。再者，這些概括性的或具體的方式，可通過系統、方法、集成電路、電腦程式、或存儲介質來實現，也可以通過系統、裝置、方法、集成電路、電腦程式和存儲介質的任意組合來實現。根據本發明的一方式，可以適當地抑制對從多個基站或移動臺發送的pt-rs的幹擾。從說明書和附圖中將清楚本發明的一方式中的更多的優點和效果。這些優點和/或效果可以由幾個實施方式及說明書和附圖記載的特徵來分別提供，不需要為了獲得一個或一個以上的同一特徵而提供全部特徵。
附圖說明

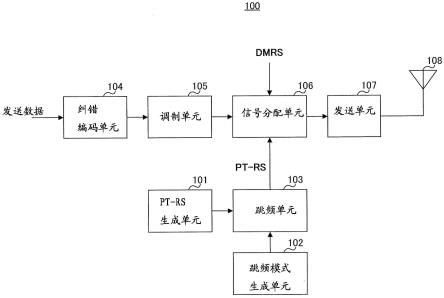

圖1表示dmrs及pt-rs的映射例子。圖2表示實施方式1的發送機的一部分結構。圖3表示實施方式1的接收機的一部分結構。圖4表示實施方式1的發送機的結構。圖5表示實施方式1的接收機的結構。圖6表示實施方式1的發送機的處理。圖7表示實施方式1的接收機的處理。圖8表示實施方式1的動作例子的pt-rs的映射例子。圖9表示實施方式2的動作例子1的pt-rs的映射例子。圖10表示實施方式2的動作例子2的pt-rs的映射例子。圖11表示實施方式3的動作例子1的pt-rs的映射例子。圖12表示實施方式3的動作例子2的pt-rs的映射例子。圖13表示實施方式3的動作例子3的pt-rs的映射例子。
具體實施方式
以下，參照附圖詳細地說明本發明的實施方式。被分配了信號的頻帶越高，或信號所使用的調製階數越高，cpe/ici對錯誤率特性
產生的影響越大。因此，如上述，在研究在使用較高的頻帶和高次的調製階數的情況下，在接收機中，除了信道均衡以外，還進行使用了pt-rs的cpe/ici校正。為了跟蹤時間性地隨機變動的cpe/ici，pt-rs與信道估計用(解調用)的參考信號(dmrs：demodulation reference signal；解調參考信號)比較並被高密度地映射在時間軸上。具體地說，假定如每個碼元、鄰接的2碼元之中1碼元、或鄰接的4碼元之中1碼元等，設定被映射pt-rs的時域中的配置密度。此外，因諸如cpe/ici的子載波間的變動少的特性，pt-rs在頻域中被比較低密度地映射。具體地說，假定如對每個rb(resource block；資源塊)1子載波、鄰接的2rb之中1子載波、或鄰接的4rb之中1子載波等，設定被映射pt－rs的頻域中的配置密度。若根據3gpp ran1#88中的有關pt-rs的協議，則pt-rs在基站(bs、enb、gnb)和由基站通過高層信令(例如，rrc(radio resource control；無線資源控制)信令)通知的移動臺(終端、ue)之間被使用。此外，假定pt-rs的時域及頻域中的配置密度根據在該基站和移動臺之間使用的調製階數或帶寬等而靈活地變化。此外，在研究有關移動臺判斷pt-rs的配置密度的方法。作為一個方法，是諸如從基站通過pt-rs專用的控制信號通知pt-rs的配置密度的方法(顯式的通知/顯式(explicit))。作為另一方法，是諸如預先決定pt-rs的配置密度和其他參數(例如，調製階數或帶寬等)之間的對應關係，移動臺在通信時將由dci(downlink control information；下行鏈路控制信息)通知的該其他參數和其對應關係進行核對並判斷pt-rs的配置密度的方法(隱式的通知/隱式(implicit))。再者，也可使用這些方法以外的方法。另一方面，用於信道估計的dmrs，信道特性的頻域的變化大，此外，時域的變化不如相位噪聲大，所以與pt-rs比較在頻域中被高密度地映射，在時域中被低密度地映射。而且，在新rat中，為了將數據解調的定時提前，假定導入在時隙的前方配置的front-loaded dmrs。此外，在新rat中，假定使用mimo(multiple input multiple output；多輸入多輸出)。也就是說，基站、以及該基站構成的小區內的一個或多個移動臺可以用與使用相同的時間和頻率資源的不同的波束(預編碼)對應的多個天線埠進行發送接收。由於在基站及移動臺各自中對最大發送功率有限制，所以假定該限制被運用，以在數據發送中利用的多個天線埠的發送功率的合計不超過發送功率的最大值。因此，相比用多個天線埠發送的情況，用一個天線埠發送的情況可以增大每一個天線埠的發送功率。在pt-rs中，在研究被應用與發送dmrs的天線埠(有時也稱為dmrs埠)相同的預編碼，還考慮pt-rs被定義作為dmrs的一部分。這種情況下，作為pt-rs使用的dmrs比其他的dmrs在時域中被高密度映射，在頻域中被低密度地映射。此外，在因相位噪聲產生的cpe/ici的校正中使用的參考信號也有可能被稱為與「pt-rs」不同的名稱。此外，pt-rs在基站和該基站構成的小區內的各個移動臺之間被發送接收。這裡，在共享發送機(下行鏈路中為基站，上行鏈路中為移動臺)的本機振蕩器的天線埠的群中，由於cpe/ici的值相同，所以pt-rs從群內的任何一個天線埠被發送即可，不必從群內的所有天線埠被發送。因此，相比發送接收數據的天線埠數，有時發送接收pt-rs的天線埠數少。而且，對一個移動臺被發送接收的pt-rs，可考慮對數據被正交復用。此外，可考慮
pt-rs間也被fdm(frequency division multiplexing；頻分復用)。因此，在一個re(resource element；資源元素)中一個天線埠的pt-rs被發送的情況下，在相同的re中，數據或其他天線埠的pt-rs不被發送。根據以上，可考慮pt-rs的1天線埠的每re的發送功率比數據的1天線埠的每re的發送功率大。如上述，pt-rs從構成多個小區的基站(下行鏈路)、或多個移動臺(上行鏈路)被發送，所以彼此造成幹擾。此時，從某一天線埠發送的pt-rs對另一小區造成的幹擾的大小，比從某一天線埠發送的數據對另一小區造成的幹擾大。圖1表示mimo中的dmrs及pt-rs的映射例子。被映射了dmrs及pt-rs的re內的數字表示埠號。也就是說，在圖1中相同的號的dmrs及pt-rs共享預編碼。此外，在nr(new radio)中，假定在下行鏈路(從基站至移動臺的方向、下行鏈路)中使用cp-ofdm(cyclic prefix-orthogonal frequency division multiplexing)方式。另一方面，在研究在上行鏈路(從移動臺至基站的方向、上行鏈路)中cp-ofdm方式及dft-s-ofdm(discrete fourier transform-spread ofdm；離散傅立葉變換-擴頻ofdm)方式兩者，假定與通信環境匹配地切換通信方式等而被使用。例如，在下行鏈路的情況下，若從移動臺連接的基站發送的pt-rs與從其他基站發送的pt-rs存在於相同的re中，則pt-rs間衝突。此時，與數據的發送功率比較，在1天線埠的每re的pt-rs的發送功率高的情況下，與數據和pt-rs衝突的情況比較，pt-rs間的幹擾量增大。同樣，在上行鏈路的情況下，若從某一基站連接的移動臺發送的pt-rs與從其他基站連接的其他移動臺發送的pt-rs衝突，則與數據和pt-rs衝突的情況比較，pt-rs間的幹擾量增大。在本發明的各實施方式中，說明抑制pt-rs之間的衝突，防止幹擾量變大的方法。(實施方式1)[通信系統的概要]本實施方式的通信系統包括發送機100及接收機200。也就是說，在下行鏈路中，發送機是基站，接收機是移動臺。此外，在上行鏈路中，發送機是移動臺，接收機是基站。圖2是表示本實施方式的發送機100的一部分結構的框圖。在圖2所示的發送機100中，信號分配單元106(分配電路)將相位跟蹤用參考信號(pt-rs)映射在子載波中。發送單元107(發送電路)發送含有pt-rs的信號。圖3是表示本實施方式的接收機200的一部分結構的框圖。在圖3所示的接收機200中，接收單元202(接收電路)接收含有pt-rs的信號。數據解調單元207用使用相位跟蹤用參考信號(pt-rs)算出的相位噪聲估計值(cpe/ici估計值)，將數據信號解調。這裡，被映射pt-rs的子載波，在小區、群或移動臺之間不同。[發送機的結構]圖4是表示本實施方式的發送機100的結構的框圖。在圖4中，發送機100具有：pt-rs生成單元101、跳頻模式生成單元102、跳頻單元103、糾錯編碼單元104、調製單元105、信號分配單元106、發送單元107、以及天線108。pt-rs生成單元101生成pt-rs，將生成的pt-rs輸出到跳頻單元103。跳頻模式生成單元102例如使用小區id、群id、ue id(移動臺id)、以及時隙號等的至少一個，確定跳頻模式(例如，pt-rs的初始位置及跳頻偏移)。跳頻模式，例如也可以根據
規定的跳頻模式生成式算出。跳頻模式生成單元102將確定出的跳頻模式輸出到跳頻單元103。例如，小區id是與移動臺連接的基站對應的小區id，群id是移動臺所屬的群的id，ue id是移動臺的id。跳頻單元103根據從跳頻模式生成單元102輸入的跳頻模式，每單位時間(例如，碼元、時隙、小時隙、子幀或幀等)，使從pt-rs生成單元101輸入的pt-rs的位置跳頻，將跳頻後的pt-rs輸出到信號分配單元106。再者，跳頻單元103也可以對pt-rs不進行跳頻，而將pt-rs輸出到信號分配單元106。糾錯編碼單元104將輸入的發送數據信號進行糾錯編碼，將糾錯編碼後的信號輸出到調製單元105。調製單元105對從糾錯編碼單元104輸入的信號施以調製處理，將調製後的數據信號輸出到信號分配單元106。信號分配單元106將dmrs、從調製單元105輸入的數據信號、以及從跳頻單元103輸入的pt-rs映射到時域和頻域中，將映射後的信號輸出到發送單元107。發送單元107對從信號分配單元106輸入的信號，進行使用了載波的變頻等的無線發送處理，將無線發送處理後的信號輸出到天線108。天線108將從發送單元107輸入的信號向接收機200發射。[接收機的結構]圖5是表示本實施方式的接收機200的結構的框圖。在圖5中，接收機200具有：天線201、接收單元202、跳頻模式生成單元203、信號分離單元204、信道估計單元205、cpe/ici估計單元206、數據解調單元207、以及糾錯解碼單元208。天線201接收從發送機100(參照圖4)發送的信號，將接收信號輸出到接收單元202。接收單元202對從天線201輸入的接收信號，進行變頻等的無線接收處理，將無線接收處理後的信號輸出到信號分離單元204。與發送機100(跳頻模式生成單元102)同樣，跳頻模式生成單元203例如使用小區id、群id、ue id、以及時隙號等的至少一個，確定在pt-rs的發送中所使用的跳頻模式(例如，pt-rs的初始位置及跳頻偏移)。跳頻模式，例如也可以根據與發送機100使用的跳頻模式生成式相同的跳頻模式生成式算出。跳頻模式生成單元203將確定的跳頻模式輸出到信號分離單元204。信號分離單元204使用從跳頻模式生成單元203輸入的跳頻模式，從接收單元202輸入的信號之中，指定分別被映射了數據、dmrs、以及pt-rs的時域和頻域的位置，並分開各信號。信號分離單元204將分開出的信號之中的數據輸出到數據解調單元207，將dmrs輸出到信道估計單元205及cpe/ici估計單元206，將pt-rs輸出到cpe/ici估計單元206。信道估計單元205使用從信號分離單元204輸入的dmrs估計信道信息，將信道估計信息(信道信息)輸出到數據解調單元207。cpe/ici估計單元使用從信號分離單元204輸入的pt-rs及dmrs估計cpe/ici，將cpe/ici估計值輸出到數據解調單元207。數據解調單元207使用從信道估計單元205輸入的信道估計信息及從cpe/ici估計
單元206輸入的cpe/ici估計值，將從信號分離單元204輸入的將數據信號解調。數據解調單元207將解調信號輸出到糾錯解碼單元208。糾錯解碼單元208將從解調部207輸入的解調信號解碼，將得到的接收數據信號輸出。[發送機100及接收機200的動作]接著，詳細地說明發送機100及接收機200的動作。圖6表示發送機100的處理流程的一例子，圖7表示接收機200的處理流程的一例子。在圖6中，發送機100確定映射pt-rs的頻率資源(子載波)(st101)。此外，發送機100也可以對pt-rs進行跳頻。接著，發送機100在st101中確定的頻率資源中映射pt-rs(st102)。然後，發送機100將含有pt-rs的信號發送到接收機200(st103)。另一方面，與發送機100(st101)同樣，接收機200確定被映射pt-rs的頻率資源(子載波、跳頻模式)(st201)。接著，接收機200基於st201中確定的頻率資源，從發送機100發送的信號中分離pt-rs(以及dmrs、數據)(st202)。接著，接收機200使用pt-rs(及dmrs)，進行cpe/ici估計(st203)。然後，接收機200使用cpe/ici估計值，將數據解調(st204)。此時，從發送機100發送的被映射pt-rs的子載波，在不同的小區、不同的群或不同的移動臺之間不同。由此，可以防止發送機100發送的pt-rs與其他小區/群/移動臺的pt-rs在同一子載波中被發送，可以降低pt-rs間的衝突。也就是說，可以降低發送機100發送的pt-rs從其他小區/群/移動臺的pt-rs受到幹擾的可能性。再者，被映射pt-rs的子載波，例如可以對每個小區id、群id或ue id相關聯，也可以通過高層的信令從基站通知給移動臺。接著，說明發送機100及接收機200中的映射pt-rs的頻率資源(子載波)的確定方法(圖6所示的st101及圖7所示的st201的處理)。再者，以下，說明pt-rs在每個時隙中被跳頻的情況。[動作例子]在動作例子中，在幀中最先被映射pt-rs的時隙中，在頻域中均勻分布並被等間隔地映射pt-rs。此外，幀的隨後的時隙中，對移動臺的分配頻帶內的全部pt-rs應用相同的跳頻偏移。也就是說，在本實施方式的動作例子中，發送機100對pt-rs進行跳頻，以在各時隙中被映射pt-rs的子載波均勻地分布並為等間隔。換句話說，發送機100(信號分配單元106)在頻域中等間隔地映射在各時隙(同一時間)中發送的多個pt-rs。例如，發送機100(跳頻模式生成單元102)及接收機200(跳頻模式生成單元203)按以下的方法確定pt-rs的初始位置、以及跳頻偏移。以下，將移動臺的分配頻帶的大小設為「n
ue_bw
[rb]」，將移動臺中被映射的pt-rs的頻域中的配置密度設為「n
density
[rb]中為一個」。首先，說明在幀中被最先配置pt-rs的時隙內的pt-rs的頻率位置(即，pt-rs的初始位置)的確定方法。發送機100從分配給移動臺的n
ue_bw
個rb(其中，1rb＝12子載波)之中將一個子載波
選擇作為初始位置，在選擇的初始位置的子載波中映射pt-rs。在初始位置(子載波)的選擇時，發送機100使用偽隨機函數和「小區id、群id、ue id」的至少一個。由此，在不同的小區、不同的群或不同的移動臺中，選擇儘可能不同的子載波。接著，發送機100將pt-rs映射在距被配置了上述pt-rs的rb離開n
density
個rb中的、與被映射了上述pt-rs的rb的子載波相同的子載波中。發送機100反覆進行該處理，直至pt-rs被映射在n
ue_bw
/n
density
個子載波中為止(即，對被映射pt-rs的所有rb)。這樣，分配頻帶內的被映射pt-rs的rb中的pt-rs的初始位置(子載波)在各rb中相同，所以在最初的時隙中的pt-rs在頻域中被均勻等間隔地映射。接著，說明對第2時隙之後的pt-rs的跳頻偏移的確定方法。發送機100在[0，1，2
…
12n
density-1]之中選擇一個跳頻偏移，將選擇的值設為「f
hop」。再者，發送機100在跳頻偏移的選擇時，使用偽隨機函數、「小區id、群id、ue id」的至少一個和時隙號。由此，在不同的小區、不同的群、不同的移動臺、或不同的時隙中，選擇儘可能不同的跳頻偏移。發送機100在各時隙中將pt-rs映射在距該時隙之前的時隙中被映射了n
ue_bw
/n
density
個pt-rs的所有子載波離開f
hop
個的子載波中。發送機100對每個時隙反覆進行該處理，直至幀結束為止。此外，接收機200通過與上述發送機100同樣的處理，指定跳頻模式(初始位置及跳頻偏移)，指定從發送機100發送的被映射pt-rs的子載波位置。圖8表示本實施方式的動作例子中的pt-rs的映射例子。在圖8中，pt-rs的頻域的配置密度為「1rb中一個」(圖8中12子載波中一個)。也就是說n
density
＝1。因此，在圖8中，無論在哪個時隙，pt-rs都被映射在移動臺的分配頻帶的所有rb中的一個子載波中。此外，在時隙的邊界進行pt-rs的跳頻。如圖8所示，時隙#0中的pt-rs的初始位置是在各rb(圖8中表示2rb)中相同的子載波(各rb的第4子載波)。此外，如圖8所示，跳頻偏移f
hop
為7子載波。因此，在時隙#1中，pt-rs被映射在距時隙#0的各rb中被映射了pt-rs的子載波中離分f
hop
＝7子載波的子載波(各rb的第11子載波)中。即，如圖8所示，在含有最初的時隙及隨後的時隙的各時隙中，pt-rs的頻率間隔是均勻相同的(圖8中為1rb(12子載波))。以上，說明了本實施方式的動作例子。這樣，在本實施方式中，被映射pt-rs的子載波，在小區、群或移動臺之間不同。例如，發送機100根據「小區id、群id或ue id」或高層的信令，確定映射pt-rs的子載波。由此，對每個小區/群/移動臺，pt-rs被映射在不同的子載波中。這樣一來，與不同的小區、不同的群或不同的移動臺分別對應的多個發送機100在同一時域(例如同一時隙)中使用不同的頻率資源(子載波)發送pt-rs的可能性升高。由此，例如，在下行鏈路中，可以降低從移動臺(接收機200)連接的基站(發送機100)發送的pt-rs和從其他基站(其他發送機100)發送的pt-rs的衝突。同樣，在上行鏈路中，可以降低從基站(接收機200)連接的移動臺(發送機100)發送的pt-rs和從連接到其他基站的其他移動臺(其他發送機100)發送的pt-rs的衝突。因此，根據本實施方式，可以抑制對從多個基站或移動臺發送的pt-rs、pt-rs之間
的衝突，可以適當地抑制幹擾。此外，發送機100對pt-rs應用跳頻。此時，基於「小區id、群id或ue id」及時域的索引(例如，時隙號)確定pt-rs的跳頻模式。由此，由於不同的小區/群/移動臺之間不同跳頻模式被使用的可能性升高，可以降低發送機100發送的pt-rs從其他小區/群/移動臺的pt-rs受到幹擾的可能性。也就是說，在不同的小區/群/移動臺之間的pt-rs之間的衝突造成的幹擾被隨機化。此外，除了「小區id、群id或ue id」之外，通過根據時域的索引使跳頻模式不同，例如，通過「小區id、群id或ue id」在某個時隙中多個pt-rs被映射在同一子載波中，即使在發生了pt-rs之間的衝突的情況下，也可以防止在整個多個時隙中pt-rs持續衝突。此外，發送機100在幀中最初被映射pt-rs的時隙中將pt-rs在頻域中均勻地分布，等間隔地映射，在隨後的時隙中對移動臺的分配頻帶內的所有pt-rs應用相同的跳頻偏移。由此，由於各時隙中被映射pt-rs的子載波均勻地分布，為等間隔，所以pt-rs對信道的頻率選擇性具有魯棒性。此外，通過設定「pt-rs的頻域中的配置密度相對n(整數)個rb為1個」，包含在移動臺的分配頻帶中被映射各rb內的pt-rs的子載波位置在rb間變得相同。由此，接收機200不必對每個rb指定被映射pt-rs的子載波位置，所以可以降低接收機200的計算量。(實施方式1的變形例1)再者，在實施方式1中，說明了pt-rs的天線埠數為1個的情況(例如，參照圖8)，但pt-rs的天線埠數也可以為2個以上。在pt-rs的天線埠數為多個的情況下，例如，發送機100也可以選擇pt-rs的初始位置，使得除了根據「小區id、群id或ue id」以外，還根據天線埠號而被映射在不同的子載波中。但是，對分別從多個天線埠發送的pt－rs的跳頻偏移使用同一值。這是為了避免因跳頻而發生pt-rs埠間的衝突。(實施方式1的變形例2)此外，在有小區間的協調，各小區中對於pt-rs怎樣被映射的信息在小區間被共享的情況下，對這些小區，也可以如實施方式1那樣將pt-rs在頻域中均勻地映射。例如，在有小區間的協調的情況下，也可以使用基站間的接口(例如，x2接口)相互通知發送pt-rs的子載波的信息。這樣一來，相對於在小區間發送pt-rs的子載波的信息沒有被共享的情況下小區間的pt-rs的衝突的可能性增加來說，在有小區間的協調的情況下，可以使映射pt-rs的子載波在小區間可靠地不同，所以可以避免小區間的pt-rs的衝突。特別地，在實施方式1中，pt-rs的頻域中的間隔在小區間為相同或整數倍的可能性增高，在各小區中單獨地確定了pt-rs的映射的情況下各時隙中pt-rs在多個子載波中同時衝突的可能性變高。因此，通過在有協調的小區間應用實施方式1的動作，如上述，可以抑制pt-rs在多個子載波中同時衝突的可能性，減少接收機200中的計算量。(實施方式2)本實施方式的發送機及接收機，基本結構與實施方式1的發送機100及接收機200是共同的，所以引用圖4及圖5說明。在本實施方式中，對被映射在移動臺的分配頻帶內的各pt-rs，應用相同或不同的跳頻偏移。也就是說，在實施方式1中，相對在各時隙中被映射pt-rs的子載波為等間隔來說，在本實施方式中，各時隙中被映射pt-rs的子載波未必是等間隔(為不等間隔)。
以下，分別說明本實施方式的動作例子1及動作例子2。[動作例子1]在本實施方式的動作例子1中，pt-rs的跳頻目的地的子載波的候選是移動臺的全體分配頻帶。也就是說，在動作例子1中，發送機100在移動臺的整個分配頻帶中進行跳頻，在分配頻帶內的任何一個子載波中分別被映射多個pt-rs。例如，發送機100(跳頻模式生成單元102)及接收機200(跳頻模式生成單元203)按以下的方法確定pt-rs的初始位置、以及跳頻偏移。以下，將移動臺的分配頻帶的大小設為「n
ue_bw
[rb]」，將映射在移動臺中的pt-rs的頻域中的配置密度設為「n
density
[rb]中一個」。這種情況下，在各時隙中，被配置n
ue_bw
/n
density
個pt-rs。這裡，在所有n
ue_bw
/n
density
個pt-rs中附加[0，1，2
…nue_bw
/n
density-1]的索引i。首先，說明在幀中最初被配置pt-rs的時隙中的pt-rs的頻率位置(即，pt-rs的初始位置)的確定方法。發送機100從分配給移動臺的n
ue_bw
個rb(這裡，1rb＝12子載波)之中將一個子載波選擇作為初始位置，在選擇的初始位置的子載波中映射pt-rs。在初始位置(子載波)的選擇時，發送機100使用偽隨機函數、「小區id、群id、ue id」的至少一個、以及pt-rs的索引i。由此，在不同的小區、不同的群、不同的移動臺、不同的pt-rs(索引i)中，儘可能選擇不同的子載波。接著，發送機100從分配給移動臺的n
ue_bw
個rb之中，基於同樣的方法將另一子載波選擇作為初始位置，在選擇的初始位置的子載波中映射pt-rs。發送機100反覆進行同樣的處理，直至pt-rs被映射在n
ue_bw
/n
density
個子載波中為止。這樣，在本實施方式的動作例子1中，在移動臺的分配頻帶內多個pt-rs的初始位置(子載波)不限於為等間隔，也可以是不規則的。也就是說，有被映射pt-rs的初始位置為不等間隔的情況。接著，說明對第2時隙之後的pt-rs的跳頻偏移的確定方法。發送機100對配置在一個時隙內的n
ue_bw
/n
density
個pt-rs，從[0，1，2
…
12n
ue_bw-1]之中每次分別選擇一個跳頻偏移，使用選擇的值，分別使各pt-rs跳頻。再者，在跳頻偏移的選擇時，發送機100使用偽隨機函數、「小區id、群id、ue id」的至少一個、pt-rs的索引i、以及時隙號。由此，在不同的小區、不同的群、不同的移動臺、不同的pt-rs、或不同的時隙中，選擇儘可能不同的跳頻偏移。此外，通過與上述發送機100同樣的處理，接收機200指定跳頻模式(初始位置及跳頻偏移)，指定從發送機100發送的pt-rs被映射的子載波位置。圖9表示本實施方式的動作例子1中的pt-rs的映射例子。在圖9中，pt-rs的頻域的配置密度為「1rb中一個」(也就是說，n
density
＝1)。此外，移動臺的分配頻帶(＝n
ue_bw
)為2rb。因此，在各時隙中，pt-rs被映射在2個子載波中。此外，在時隙的邊界進行pt-rs的跳頻。在圖9中，時隙#0中的pt-rs的初始位置，是在分配頻帶內的2個rb中相同的子載波(各rb的第9子載波)。再者，pt-rs的初始位置不限於在分配頻帶內的各rb中相同的子載波位置。
此外，如圖9所示，對一方的pt-rs的跳頻偏移是2子載波，對另一方的pt-rs的跳頻偏移是10子載波。即，對各pt-rs，被設定不同的跳頻偏移。由此，在圖9中，在時隙#1中，pt-rs被映射在距時隙#0的各rb中被映射了pt-rs的子載波離開2子載波及10子載波的子載波中。在圖9中，在時隙#1中，在移動臺的分配頻帶之中、一方的rb中被映射2個pt-rs，在另一方的rb中沒有被映射pt-rs。這樣，各pt-rs在頻域中被不規則地映射。在動作例子1中，對映射在各時隙中的多個pt-rs(圖9中為2個pt-rs)分別設定跳頻偏移。因此，在動作例子1中，與實施方式1(圖8)不同，跳頻偏移不限於在所有的pt-rs相同。由此，如圖9所示，有在一部分rb中pt-rs被集中映射，在其他rb中pt-rs沒有被映射的情況。但是，即使是這種情況，作為分配頻帶整體的pt-rs的密度仍為「1rb中一個」。這樣，在動作例子1中，由於對pt-rs的每一個分別確定跳頻模式(初始位置、跳頻偏移)，所以各pt-rs的跳頻的自由度增高，幹擾的隨機性增高。再者，在動作例子1(圖9)中，說明了pt-rs的天線埠數為1個的情況，但pt-rs的天線埠數也可以為2個以上。在pt-rs的天線埠數為多個的情況下，例如，發送機100也可以選擇pt-rs的初始位置，使得除了根據「小區id、群id或ue id」、pt-rs的索引i以外，還根據天線埠號映射到不同的子載波中。但是，對從多個天線埠分別發送的pt－rs的跳頻偏移使用同一值。這是為了避免因跳頻而發生pt-rs埠間的衝突。[動作例子2]在本實施方式的動作例子2中，pt-rs的跳頻目的地的子載波的候選被限定為限制的頻帶。以下，將限制的頻帶稱為「pt-rs子帶」。pt-rs子帶的帶寬也可以根據pt-rs的頻域的配置密度的設定而被設定，使得在pt-rs子帶之中pt-rs僅被映射1子載波。例如，發送機100(跳頻模式生成單元102)及接收機200(跳頻模式生成單元203)按以下的方法確定pt-rs的初始位置、以及跳頻偏移。以下，將移動臺的分配頻帶的大小設為「n
ue_bw
[rb]」，將映射到移動臺中的pt-rs的頻域中的配置密度設為「n
density
[rb]中一個」。這種情況下，在各時隙中，被配置n
ue_bw
/n
density
個pt-rs。此外，發送機100將n
ue_bw
個rb分為每個鄰接n
density
個rb的群。將一個群稱為「pt-rs子帶」。首先，說明在幀中最初被配置pt-rs的時隙中的pt-rs的頻率位置(即，pt-rs的初始位置)的確定方法。發送機100將最初的時隙的某個pt-rs子帶之中的一個子載波選擇作為初始位置，在選擇的初始位置的子載波中映射pt-rs。在初始位置(子載波)的選擇時，發送機100使用偽隨機函數、「小區id、群id、ue id」的至少一個、以及pt-rs子帶的索引。由此，在不同的小區、不同的群、不同的移動臺、不同的pt-rs子帶中，選擇儘可能不同的子載波。發送機100對所有的pt-rs子帶反覆進行上述初始位置的設定處理。接著，說明對第2時隙之後的pt-rs的跳頻偏移的確定方法。對各pt-rs子帶，發送機100將該pt-rs子帶內的子載波選擇一個作為跳頻目的地的子載波。例如，在子載波選擇時，發送機100使用偽隨機函數、「小區id、群id、ue id」的至少一個、pt-rs子帶的索引、以及時隙號。由此，在不同的小區、不同的群、不同的移動臺、不同的pt-rs子帶、或不同的時隙中，選擇儘可能不同的跳頻偏移。也就是說，在各pt-rs子帶
中，當前時隙中選擇的子載波的索引與在之前的時隙中被映射了pt-rs的子載波的索引之差為跳頻偏移。對所有的pt-rs子帶，發送機100反覆進行同樣的子載波選擇處理。此外，接收機200通過與上述發送機100同樣的處理，對每個pt-rs子帶指定在各時隙中被映射pt-rs的子載波位置。圖10表示本實施方式的動作例子2中的pt-rs的映射例子。在圖10中，pt-rs的頻域的配置密度為「1rb中一個」(也就是說，n
density
＝1)。此外，在圖10中，對每個1rb，移動臺的分配頻帶被分為pt-rs子帶(包含pt-rs子帶#0，#1)。此外，在時隙的邊界進行pt-rs的跳頻。在圖10中，時隙#0中的pt-rs的初始位置，分別在各pt-rs子帶中選擇。此外，在圖10中，作為時隙#1中的pt-rs的映射位置，選擇各pt-rs子帶內的任何一個子載波。即，如圖10所示，pt-rs子帶#0中映射在時隙#0中的pt-rs，在時隙#1中，沒有被跳頻到pt-rs子帶#1，而被跳頻到pt-rs子帶#0內的子載波中。對於pt-rs子帶#1內的pt-rs也是同樣。此外，在圖10中，與實施方式1(圖8)不同，跳頻偏移在所有的pt-rs中不限為相同，pt-rs的頻率間隔不均勻。這樣，在動作例子2中，發送機100在多個pt-rs子帶(部分頻帶)的每一個中分別映射多個pt-rs的任何一個，對各pt-rs，在對應的pt-rs子帶內進行跳頻。由此，對pt-rs的每一個分別確定跳頻模式(初始位置、跳頻偏移)，所以各pt-rs的跳頻的自由度增高，幹擾的隨機性增加。此外，在動作例子2中，各pt-rs分別在pt-rs子帶內被跳頻。也就是說，在動作例子2中，pt-rs的跳頻被限定在pt-rs子帶內，在任何時隙中，pt-rs都被映射在各pt-rs子帶內。因此，在動作例子2中，避免所有的pt-rs被映射在接近的子載波中，對於頻率選擇性具有魯棒性。再者，在動作例子2(圖10)中，說明了pt-rs的天線埠數為1個的情況，但pt-rs的天線埠數也可以為2個以上。在pt-rs的天線埠數為多個的情況下，例如，發送機100也可以選擇pt-rs的初始位置，使得除了「小區id、群id或ue id」、pt-rs子帶的索引之外，還根據天線埠號映射在不同的子載波中。但是，對從多個天線埠分別發送的pt－rs的跳頻偏移使用同一值。這是為了避免因跳頻而發生pt-rs埠間的衝突。以上，說明了本實施方式的動作例子1及動作例子2。這樣，在本實施方式中，pt-rs的每一個在頻域中被不規則地配置，所以被分別映射在相同的時間(例如，同一時隙)發送的多個pt-rs的多個子載波的組合，在不同的小區/群/移動臺之間不同的可能性增加。因此，可以在不同的小區/群/移動臺之間中，降低映射在多個子載波中的pt-rs同時發生衝突的可能性。此外，根據本實施方式，例如，在某個時隙(例如，幀內的最初被映射pt-rs的時隙)中，即使在不同的小區/群/移動臺之間pt-rs被映射同一子載波中，在其他的時隙中，pt-rs被分別映射在不同的小區/群/移動臺之間不同子載波中的可能性增加。因此，可以在不同的小區/群/移動臺之間，降低在整個多個時隙內pt-rs發生衝突的可能性。(實施方式2的變形例)再者，在無小區間的協調，在小區間沒有共享對於各小區中pt-rs怎樣被映射的信
息的情況下，對這些小區，也可以如實施方式2那樣將pt-rs在頻域中不規則地映射。這樣一來，相對在小區間發送pt-rs的子載波的信息沒有被共享的情況下小區間的pt-rs的衝突的可能性提高來說，如實施方式2，通過將pt-rs在頻域中不規則地映射，在各小區中被映射pt-rs的子載波的隨機性增加，可以降低在小區間同時被映射在多個子載波中的pt-rs發生衝突的可能性。(實施方式1，2的變形例)此外，也可以在有小區間的協調的情況下，將同一時間(例如，時隙)發送的多個pt-rs如實施方式1那樣在頻域中均勻地映射，在無小區間的協調的情況下，將同一時間發送的多個pt-rs如實施方式2那樣在頻域中不規則(不等間隔)地映射。此外，根據有無小區間的協調，發送機100也可以切換實施方式1的pt-rs映射和實施方式2的pt-rs映射。再者，在有小區間的協調的情況下，也可以使用基站間的接口(例如，x2接口)相互通知發送pt-rs的子載波的信息。這樣，通過根據小區間的協調狀況靈活地切換pt-rs的映射方法，可以對各個狀況以最合適的方法映射pt-rs。由此，在有小區間的協調，應用實施方式1的映射方法的情況下，可以減少接收機200的計算量。此外，在無小區間的協調，應用實施方式2的映射方法的情況下，可以降低多個子載波的pt-rs同時衝突的可能性。(實施方式3)本實施方式的發送機及接收機，基本結構與實施方式1的發送機100及接收機200是共同的，所以引用圖4及圖5進行說明。在本實施方式中，發送機100將pt-rs映射在被映射了與該pt-rs使用同一預編碼的dmrs的子載波的任何一個中。即，pt-rs的跳頻目的地被限定為與共享預編碼的dmrs相同的子載波。也就是說，在存在由相同的天線埠發送的dmrs的子載波中存在pt-rs。以下，分別說明本實施方式的動作例子1～3。再者，本實施方式的動作例子1～3的pt-rs的映射方法分別與實施方式1的動作例子(參照圖8)、實施方式2的動作例子1(參照圖9)、以及實施方式2的動作例子2(參照圖10)對應，被映射pt-rs的子載波限定為被映射了同一預編碼的dmrs的子載波的方面有所不同。[動作例子1]在動作例子1中，與實施方式1的動作例子1同樣，在幀中最初被映射pt-rs的時隙中，在頻域中均勻地分布並被等間隔地映射pt-rs。此外，在幀的隨後的時隙中，對移動臺的分配頻帶內的所有pt-rs應用相同的跳頻偏移。也就是說，發送機100對pt-rs進行跳頻，使得各時隙中被映射pt-rs的子載波均勻地分布並為等間隔。但是，在本實施方式的動作例子1中，被映射pt-rs的子載波(包含跳頻目的地的子載波)是，存在與該pt-rs應用同一預編碼的dmrs的子載波的任何一個。例如，發送機100(跳頻模式生成單元102)及接收機200(跳頻模式生成單元203)按以下的方法確定pt-rs的初始位置、以及跳頻偏移。以下，將移動臺的分配頻帶的大小設為「n
ue_bw
[rb]」，將被映射在移動臺中的pt-rs的頻域中的配置密度設為「n
density
[rb]中一個」。此外，假設pt-rs以與dmrs埠號1～n
port
相同的預編碼發送。也就是說，以n
port
個天線埠發送pt-rs。
首先，說明在幀中被最初配置pt-rs的時隙中的pt-rs的頻率位置(即，pt-rs的初始位置)的確定方法。例如，發送機100將與dmrs埠號1應用同一預編碼的pt-rs映射在子載波中。此時，發送機100將發送被分配給移動臺的n
ue_bw
個rb(這裡，為1rb＝12子載波)之中的dmrs埠號1的dmrs的子載波之中的一個子載波選擇作為初始位置，在選擇的初始位置的子載波中映射pt-rs。在初始位置(子載波)的選擇時，發送機100使用偽隨機函數、以及「小區id、群id、ue id」的至少一個。由此，在不同的小區、不同的群或不同的移動臺中選擇儘可能不同的子載波。接著，發送機100將pt-rs映射在距被配置了上述pt-rs的rb分開n
density
個的rb中、與被映射了上述pt-rs的rb的子載波相同的子載波(即，dmrs埠號1的dmrs發送的子載波)中。發送機100反覆進行該處理，直至pt-rs被映射在n
ue_bw
/n
density
個子載波為止(即，相對於pt-rs被映射的所有的rb中)。此外，若與dmrs埠號1對應的pt-rs的映射完成，則發送機100將其他dmrs埠號2～dmrs埠號n
port
為止的pt-rs同樣地映射在子載波中。接著，說明對第2時隙之後的pt-rs的跳頻偏移的確定方法。這裡，假設對每個n
dmrs_space
個子載波映射一個dmrs埠中的dmrs。對天線埠號1的n
ue_bw
/n
density
個pt-rs，發送機100從[0，n
dmrs_space
，2n
dmrs_space
，
…
]之中選擇一個跳頻偏移，使用選擇的值(跳頻偏移)，進行所有的pt-rs的跳頻。再者，在跳頻偏移的選擇時，發送機100使用偽隨機函數、「小區id、群id、ue id」的至少一個、以及時隙號。由此，在不同的小區、不同的群、不同的移動臺、或不同的時隙中，選擇儘可能不同的跳頻偏移。若與天線埠號1對應的pt-rs的跳頻完成，則發送機100對其他天線埠號2～天線埠號n
port
為止的pt-rs，用在天線埠號1中使用的跳頻偏移，對pt-rs進行跳頻。此外，接收機200通過與上述發送機100同樣的處理，指定跳頻模式(初始位置及跳頻偏移)，指定被映射從發送機100發送的pt-rs的子載波位置。圖11表示本實施方式的動作例子1中的pt-rs的映射例子。
[0154]
在圖11中，pt-rs的頻域的配置密度是「1rb中一個」(也就是說，n
density
＝1)。因此，在圖11中，在哪個時隙中，在移動臺的分配頻帶的所有rb中pt-rs被映射在一個子載波中。此外，n
dmrs_space
為4子載波。此外，在時隙的邊界進行pt-rs的跳頻。此外，在圖11中，作為一例子，表示天線埠號1的pt-rs的映射例子，但對於其他天線埠號同樣地被映射pt-rs即可。如圖11所示，時隙#0中的天線埠號1的pt-rs的初始位置是與dmrs埠號1對應的子載波之中的一個子載波(各rb的第4子載波)。此外，如圖11所示，跳頻偏移為4子載波。因此，在時隙#1中，pt-rs被映射在距時隙#0的各rb中被映射了pt-rs的子載波離開4子載波的子載波(各rb的第8子載波)中。再者，跳頻偏移不限於圖11所示的4子載波，從n
dmrs_space
的整數倍即0、4、8、
…
之中選擇即可。即，如圖11所示，在包含最初的時隙及隨後的時隙的在各時隙中，pt-rs的頻率間隔是均勻地相同的(圖11中為1rb(12子載波))。由此，由於在各時隙中被映射pt-rs的子載波均勻地分布，為等間隔，所以pt-rs對信道的頻率選擇性具有魯棒性。
此外，在圖11中，與實施方式1(圖8)不同，天線埠號1的pt-rs被映射在同一埠的dmrs(dmrs埠號1)存在的子載波中。也就是說，天線埠號1(埠1)的pt-rs可配置在天線埠號1的dmrs存在的子載波的re中(參照圖11)。[動作例子2]在本實施方式的動作例子2中，與實施方式2的動作例子1同樣，pt-rs的跳頻目的地的子載波的候選是移動臺的分配頻帶全體。也就是說，在動作例子2中，發送機100在移動臺的整個分配頻帶中進行跳頻，將多個pt-rs分別映射在分配頻帶內的任何一個子載波中。但是，在本實施方式的動作例子2中，被映射pt-rs的子載波(包含跳頻目的地的子載波)是存在被應用與該pt-rs相同預編碼的dmrs的子載波的任何一個。例如，發送機100(跳頻模式生成單元102)及接收機200(跳頻模式生成單元203)按以下的方法確定pt-rs的初始位置、以及跳頻偏移。以下，將移動臺的分配頻帶的大小設為「n
ue_bw
[rb]」，將被映射到移動臺中的pt-rs的頻域中的配置密度設為「n
density
[rb]中一個」。這種情況下，在各時隙中，被配置n
ue_bw
/n
density
個pt-rs。其中，在全部n
ue_bw
/n
density
個pt-rs中附加[0，1，2
…nue_bw
/n
density-1]的索引i。此外，假設以與dmrs埠號1～n
port
相同的預編碼發送pt-rs。也就是說，以n
port
個天線埠發送pt-rs。首先，說明在幀中最初被配置pt-rs的時隙中的pt-rs的頻率位置(即，pt-rs的初始位置)的確定方法。例如，發送機100將與dmrs埠號1應用同一預編碼的pt-rs映射在子載波中。此時，發送機100將發送被分配給移動臺的n
ue_bw
個rb(這裡，1rb＝12子載波)之中的dmrs埠號1的dmrs的子載波之中一個子載波選擇作為初始位置，在選擇的初始位置的子載波中映射pt-rs。在初始位置(子載波)的選擇時，發送機100使用偽隨機函數、「小區id、群id、ue id」的至少一個、以及pt-rs的索引i。由此，在不同的小區、不同的群、不同的移動臺、不同的pt-rs中，選擇儘可能不同的子載波。接著，發送機100從分配給移動臺的n
ue_bw
個rb之中，基於同樣的方法將其他的子載波選擇作為天線埠號1的pt-rs的初始位置，在選擇的初始位置的子載波中映射pt-rs。發送機100反覆進行同樣的處理，直至pt-rs被映射在n
ue_bw
/n
density
個子載波中為止。此外，若與dmrs埠號1對應的pt-rs的映射完成，則發送機100將其他的dmrs埠號2～dmrs埠號n
port
為止的pt-rs同樣映射在子載波中。這樣，在動作例子2中，移動臺的分配頻帶內多個pt-rs的初始位置(子載波)不限為等間隔，而是不規則的。也就是說，有被映射pt-rs的初始位置為不等間隔的情況。接著，說明對第2時隙之後的pt-rs的跳頻偏移的確定方法。這裡，假設對每個n
dmrs_space
個子載波映射一個dmrs埠中的dmrs。對被映射在一個時隙內的天線埠號1的n
ue_bw
/n
density
個pt-rs，發送機100將跳頻偏移從[0，n
dmrs_space
，2n
dmrs_space
，
…
]之中分別每次選擇一個，使用選擇的值(跳頻偏移)將各pt-rs跳頻。再者，對各pt-rs選擇的跳頻偏移也可以是不同的值。此外，在跳頻偏移的選擇時，發送機100使用偽隨機函數、「小區id、群id、ue id」的至少一個、pt-rs的索引i、以及時隙號。由此，在不同的小區、不同的群、不同的移動臺、不同的pt-rs、或不同的時隙中，選擇
儘可能不同的跳頻偏移。若與天線埠號1對應的pt-rs的跳頻完成，發送機100對於其他的天線埠號2～天線埠號n
port
為止的pt-rs，使用在天線埠號1中使用的跳頻偏移，對pt-rs進行跳頻。此外，接收機200通過與上述發送機100同樣的處理，指定跳頻模式(初始位置及跳頻偏移)，指定從發送機100發送的pt-rs被映射的子載波位置。圖12表示本實施方式的動作例子2中的pt-rs的映射例子。在圖12中，pt-rs的頻域的配置密度是「1rb中一個」(也就是說，n
density
＝1)。此外，移動臺的分配頻帶(＝n
ue_bw
)是2rb。因此，在各時隙中，pt-rs被映射在2個子載波中。此外，在時隙的邊界進行pt-rs的跳頻。此外，在圖12中，作為一例子，表示天線埠號1的pt-rs的映射例子，但對於其他的天線埠號同樣地被映射pt-rs即可。在圖12中，時隙#0中的天線埠號1的pt-rs的初始位置是與dmrs埠號1對應的子載波之中的一個子載波。也就是說，圖12所示的天線埠號1(埠1)的pt-rs可配置在天線埠號1的dmrs存在的子載波的re中。再者，在圖12中，在時隙#0中，在分配頻帶內的2個rb中pt-rs被分別映射在相同的子載波(各rb的第8子載波)中，但pt-rs的初始位置不限於在分配頻帶內的各rb中相同的子載波位置，也可以不同。此外，如圖12所示，對一方的pt-rs的跳頻偏移是dmrs埠號1的子載波間隔n
dmrs_space
的整數倍(1倍)即4子載波，對其他pt-rs的跳頻偏移是子載波間隔n
dmrs_space
的整數倍(2倍)即8子載波。即，對各pt-rs，被設定不同的跳頻偏移。在圖12中，在時隙#1中，在移動臺的分配頻帶之中、一方的rb中被映射2個pt-rs,在另一方的rb中沒有被映射pt-rs。這樣，各pt-rs在頻域中被不規則地映射。這樣，在動作例子2中，由於對各個pt-rs分別確定跳頻模式(初始位置、跳頻偏移)，所以各pt-rs的跳頻的自由度增高，幹擾的隨機性增加。[動作例子3]在本實施方式的動作例子3中，與實施方式2的動作例子2同樣，pt-rs的跳頻目的地的子載波的候選被限定為有限的頻帶(pt-rs子帶)。pt-rs子帶的帶寬根據pt-rs的頻域的配置密度的設定，也可以被設定，使得在pt-rs子帶之中pt-rs僅映射1子載波。但是，在本實施方式的動作例子3中，被映射pt-rs的子載波(包含跳頻目的地的子載波)是，存在與該pt-rs應用同一預編碼的dmrs的子載波的任何一個。例如，發送機100(跳頻模式生成單元102)及接收機200(跳頻模式生成單元203)按以下的方法確定pt-rs的初始位置、以及跳頻偏移。以下，將移動臺的分配頻帶的大小設為「n
ue_bw
[rb]」，將被映射到移動臺的pt-rs的頻域中的配置密度設為「n
density
[rb]中一個」。這種情況下，在各時隙中，被配置n
ue_bw
/n
density
個pt-rs。此外，假設pt-rs以與dmrs埠號1～n
port
相同的預編碼發送。也就是說，由n
port
個天線埠發送pt-rs。此外，假設對n
dmrs_space
個子載波的每一個映射一個dmrs埠中的dmrs。此外，發送機100將n
ue_bw
個rb分為每次鄰接的n
density
個rb的群(pt-rs子帶)。首先，說明在幀中最初被配置pt-rs的時隙中的pt-rs的頻率位置(即，pt-rs的初
始位置)的確定方法。發送機100將發送最初的時隙的某一pt-rs子帶之中的dmrs埠號1的dmrs的子載波之中一個子載波選擇作為初始位置，在選擇的初始位置的子載波中映射pt-rs。在初始位置(子載波)的選擇時，發送機100使用偽隨機函數、「小區id、群id、ue id」的至少一個、pt-rs子帶的索引、以及天線埠號。由此，在不同的小區、不同的群、不同的移動臺、不同的pt-rs子帶、不同的天線埠中，選擇儘可能不同的子載波。發送機100對所有的pt-rs子帶反覆進行上述初始位置的設定處理。此外，若與dmrs埠號1對應的pt-rs的映射完成，發送機100將其他的dmrs埠號2～dmrs埠號n
port
為止的pt-rs同樣地映射在子載波中。以下，表示pt-rs的初始位置的具體的計算例子。這裡，假設pt-rs被映射的最初的時隙的號為t0。天線埠p的pt-rs被映射在時隙t0中的第s的pt-rs子帶中。該pt-rs子帶之中、可映射pt-rs的子載波的個數為12n
density
/n
dmrs_space
。假設這些子載波的索引之中、最小號為k
0p，s
。映射pt-rs的子載波的索引f
init
(s，p，t0)也可以根據下式(1)得到。再者，偽隨機函數c(k)也可以使用3gpp標準36.211「7.2偽隨機序列生成(pseudo-random sequence generation)」中記載的函數。該函數也可以通過c
init
＝100n
id
+p進行初始化。其中，n
id
也可以是小區id、群id、ue的id、或組合它們得到的值。接著，說明對第2時隙之後的pt-rs的跳頻偏移的確定方法。對於各pt-rs子帶，發送機100選擇一個發送該pt-rs子帶內的dmrs埠號1的dmrs的子載波作為跳頻目的地的子載波。例如，在子載波選擇時，發送機100使用偽隨機函數、「小區id、群id、ue id」的至少一個、pt-rs子帶的索引、時隙號、以及天線埠號。由此，在不同的小區、不同的群、不同的移動臺、不同的pt-rs子帶、不同的時隙、不同的天線埠中，選擇儘可能不同的跳頻偏移。也就是說，在各pt-rs子帶中，當前時隙中選擇的子載波的索引與之前的時隙中被映射了pt-rs的子載波的索引之差為跳頻偏移。發送機100對於所有的pt-rs子帶，反覆進行同樣的子載波選擇處理。以下，表示pt-rs的跳頻偏移的具體的計算例子。在比最初的時隙t0的之後的時隙t中被映射pt-rs的子載波的索引f(s，p，t)，也可以根據下式(2)得到。此外，偽隨機函數c(k)也可以根據c
init
＝10000n
id
+100s-+p被初始化。其中，n
id
也可以是小區id、群id、ue的id、或組合它們得到的值。因此，按下式(3)求時隙t-1至時隙t的跳頻偏移f
hop
(s，p，t)。f
hop
(s，p，t)＝f(s，p，t)-f(s，p，t-1)
ꢀꢀ
(3)此外，接收機200通過與上述發送機100同樣的處理，對每個pt-rs子帶指定在各時隙中被映射pt-rs的子載波位置。圖13表示本實施方式的動作例子3中的pt-rs的映射例子。在圖13中，pt-rs的頻域的配置密度為「1rb中一個」(也就是說，n
density
＝1)。此外，
在圖13中，移動臺的分配頻帶對每個1rb作為pt-rs子帶(包含pt-rs子帶#0，#1)被劃分。此外，同一天線埠號的dmrs間的間隔(＝n
dmrs_space
)為4子載波。此外，在時隙的邊界進行pt-rs的跳頻。此外，在圖13中，作為一例子，表示天線埠號1的pt-rs的映射例子，但對於其他的天線埠號同樣地被映射pt-rs即可。圖13所示的天線埠號1(埠1)的pt-rs可配置在存在天線埠號1的dmrs的子載波的re中。在圖13中，時隙#0中的pt-rs的初始位置，根據各pt-rs子帶#0，#1(即，s＝0，1)中、天線埠號p＝1的可映射pt-rs的子載波的索引之中最小號k
0p，s
(k
01，0
、k
01，1
)和式(1)計算。此外，在圖13中，作為時隙#1中的pt-rs的映射位置，選擇各pt-rs子帶內的任何一個子載波。例如，各pt-rs子帶#0，#1(即，s＝0，1)內的時隙#1(t＝1)中的天線埠號1(p＝1)的pt-rs的映射位置f(s，1，1)，也可以根據式(2)計算。即，如圖13所示，pt-rs子帶#0中被映射在時隙#0中的pt-rs，在時隙#1中，沒有被跳頻到pt-rs子帶#1中而被跳頻到pt-rs子帶#0內的子載波中。對於pt-rs子帶#1內的pt-rs，也是同樣。此外，在圖13中，與實施方式1(圖8)不同，跳頻偏移不限於在所有的pt-rs中相同，pt-rs的頻率間隔不均勻。這樣，在動作例子3中，發送機100將多個pt-rs的任何一個分別映射在多個pt-rs子帶(部分頻帶)的每一個中，對各pt-rs，在對應的pt-rs子帶內進行跳頻。由此，對pt-rs的每一個分別確定跳頻模式(初始位置、跳頻偏移)，所以各pt-rs的跳頻的自由度增高，幹擾的隨機性增加。此外，在動作例子3中，各pt-rs在pt-rs子帶內被分別跳頻，所以避免所有的pt-rs被映射在接近的子載波中，對頻率選擇性具有魯棒性。以上，說明了本實施方式的動作例子1～3。這樣，在本實施方式中，將被映射pt-rs的子載波限定為與該pt-rs使用相同的預編碼的dmrs存在的子載波。由此，在假定為dmrs及pt-rs中使用的空間信道為相同的情況下，可以提高cpe/ici校正的精度。此外，通過根據天線埠使pt-rs的可映射的子載波不同，可以避免不同的天線埠的pt-rs被映射在同一子載波中。在實施方式3中，在可以存在pt-rs的子載波因天線埠而不同的情況下，由於由不同的天線埠發送的pt-rs沒有被映射在同一子載波中，所以不必在不同的天線埠間具有相同的跳頻偏移。但是，如圖13所示的天線埠1和5，即使在可映射pt-rs的子載波重複的情況下，pt-rs埠1和5也可以不在相同的子載波中復用，而映射在不同的子載波中。以上，說明了本發明的各實施方式。再者，在上述實施方式中，在最初的時隙中的pt-rs的初始位置、以及跳頻偏移的確定中，也可以將「小區id、群id、ue id」的至少一個和時隙號組合使用。此外，pt-rs的跳頻偏移的確定中使用的時域的索引也可以不是碼元號，而是時隙號、小時隙號、子幀號、幀號、或組合它們得到的值。此外，跳頻的時間性周期(間隔時間)也可以被設定為每1碼元、每2碼元、每規定的碼元數、每1時隙、每1小時隙、每1子幀等。例如，在跳頻的間隔時間較短的情況下pt-rs的衝突造成的幹擾的隨機化性增加，在跳頻的間隔時間較長的情況下可以降低接收機200指定(計算)pt-rs的位置的頻度。此外，跳頻的定時沒有被限定為時隙邊界。
此外，與數據的分配單位匹配，也可以設定pt-rs的跳頻的時間周期。如果數據的分配單位是時隙，則pt-rs的跳頻也以時隙單位被設定，如果數據的分配單位是小時隙，則pt-rs的跳頻也可以按小時隙單位被設定。此外，即使數據的分配單位是小時隙，pt-rs的跳頻也可以按時隙單位設定。這是因為考慮到數據的分配單位對每個小區不同，為了使pt-rs的跳頻的周期在小區間一致，無論數據的分配單位如何，都設定pt-rs的跳頻單位。此外，在上述實施方式(圖8～圖13)中將時隙的長度假定為14碼元，但時隙的長度沒有被限定為14碼元，例如，在時隙的長度為7碼元時也可以應用同樣的跳頻。此外，在各附圖所示的、各天線埠中映射的dmrs的re的位置是一例子，但沒有限於此。此外，不同的天線埠間的dmrs也可以被cdm(code division multiplexing；碼分復用)。此外，在控制信道(pdcch(physical downlink control channel；物理下行鏈路控制信道)、pucch(physical uplink control channel；物理上行鏈路控制信道))和數據的信道(pdsch(physical downlink shared channel；物理下行鏈路共享信道)、pusch(physical uplink shared channel；物理上行鏈路共享信道))被頻率復用的情況下，在其碼元中也可以被映射pt-rs。此外，上述實施方式中使用的「cpe/ici校正」意味著「校正cpe」、「校正ici」、或「校正cpe及ici兩者」。此外，在上述實施方式中，相位噪聲不僅從發送機的本機振蕩器產生，有時還從接收機的本機發生器產生。此外，上述實施方式的各動作例子中使用的pt-rs的初始位置、跳頻偏移、分配頻帶n
ue_bw
[rb]、頻域中的配置密度「n
density
[rb]中一個」、dmrs埠的頻率間隔n
dmrs_space
及其他參數是一例子，沒有被限定為這些值。此外，在上述實施方式的各動作例子中，pt-rs的頻率的位置的設定的方法也可以不是子載波單位而是rb單位。例如，也可以將pt-rs的初始位置以rb單位表現，該rb的位置也可以使用偽隨機函數和各種索引等計算、選擇。此時，pt-rs被映射的rb的間隔也可以是等間隔或不等間隔。而且，也可以將跳頻偏移以rb單位設定，該值也可以使用偽隨機函數和各種索引等計算、選擇。在被映射pt-rs的各rb內中，被映射pt-rs的相對的子載波位置也可以是既定的值、或從高層等通知的值、或使用偽隨機函數和各種索引等算出的值。此外，本發明可通過軟體、硬體、或與硬體協同的軟體實現。上述實施方式的說明中使用的各功能塊塊可部分地或全體地作為集成電路即lsi實現，上述實施方式的說明的各功能也可以部分地或全體地由一個lsi或lsi的組合來控制。lsi可以由各個晶片構成，也可以由一個晶片構成，使得包含功能塊的一部分或全部。lsi也可以包括數據的輸入和輸出。因集成度的不同，lsi有時也被稱為ic、系統lsi、超大lsi(super lsi)、特大lsi(ultra lsi)。集成電路的方法不限於lsi，也可以用專用電路、通用處理器或專用處理器來實現。此外，也可以使用可在lsi製造後可編程的fpga(field programmable gate array：現場可編程門陣列)，或者使用可重構lsi內部的電路單元的連接和設定的可重構處理器(reconfigurable processor)。本發明也可以作為數字處理或模擬處理實現。而且，隨著半導體的技術進步或隨之派生的其它技術，如果出現能夠替代lsi的集成電路化的技術，當然可利用該技術進行功能塊的集成化。還存在著應用生物技術等的可能性。
本發明的發送機包括：分配電路，將相位跟蹤用參考信號映射在子載波中；以及發送電路，發送含有所述相位跟蹤用參考信號的信號，被映射所述相位跟蹤用參考信號的子載波在小區、群或移動臺之間不同。在本發明的發送機中，使用識別所述小區、群或移動臺的索引、或高層信令確定被映射所述相位跟蹤用參考信號的子載波。在本發明的發送機中，所述相位跟蹤用參考信號每隔單位時間被跳頻。在本發明的發送機中，用識別所述小區、群或移動臺的索引或時域的索引確定對所述相位跟蹤用參考信號的跳頻偏移。在本發明的發送機中，所述時域的索引是碼元號、時隙號、小時隙號、子幀號或幀號。在本發明的發送機中，對從多個天線埠各自發送的所述相位跟蹤用參考信號的所述跳頻偏移相同。在本發明的發送機中，所述分配電路在頻域中等間隔地映射同一時間內被發送的多個所述相位跟蹤用參考信號。在本發明的發送機中，所述分配電路在頻域中不等間隔地映射同一時間內被發送的多個所述相位跟蹤用參考信號。在本發明的發送機中，所述分配電路在分配給移動臺的整個頻帶中進行跳頻，在所述頻帶內任何一個子載波中映射所述多個相位跟蹤用參考信號。在本發明的發送機中，分配給移動臺的頻帶被分成多個部分頻帶，所述分配電路在所述多個部分頻帶的各個部分頻帶中分別映射所述多個相位跟蹤用參考信號的任何一個，對於所述一個相位跟蹤用參考信號在對應的部分頻帶內進行跳頻。在本發明的發送機中，在有小區間的協調的情況下，所述分配電路將同一時間內被發送的多個所述相位跟蹤用參考信號在頻域中等間隔地映射，在無所述小區間的協調的情況下，將所述多個相位跟蹤用參考信號在頻域中不等間隔地映射。在本發明的發送機中，所述分配電路將所述相位跟蹤用參考信號，映射在被映射了與該相位跟蹤用參考信號使用同一預編碼的解調用參考信號的任何一個子載波中。本發明的接收機包括：接收電路，接收含有相位跟蹤用參考信號的信號；以及解調電路，用使用所述相位跟蹤用參考信號算出的相位噪聲估計值，將數據信號解調，被映射所述相位跟蹤用參考信號的子載波在小區、群或移動臺之間不同。本發明的發送方法包括以下步驟：將相位跟蹤用參考信號映射在子載波中，發送含有所述相位跟蹤用參考信號的信號，被映射所述相位跟蹤用參考信號的子載波在小區、群或移動臺之間不同。本發明的接收方法包括以下步驟：接收含有相位跟蹤用參考信號的信號，用使用所述相位跟蹤用參考信號算出的相位噪聲估計值，將數據信號解調，被映射所述相位跟蹤用參考信號的子載波在小區、群或移動臺之間不同。本發明的一方式，對移動通信系統是有用的。標號說明100 發送機101 pt-rs生成單元
