幫助你了解電源(九)：單路與多路12V
2023-12-09 03:05:04 3
泡泡網機箱電源頻道7月26日 DIY市場中的電源前幾年有些廠商開始宣稱自己是「雙路12V輸出的電源」，航嘉、鑫谷、多彩等對這個賣點宣傳很重視。2009年又有一些廠商開始重視宣稱自己是「單路12V輸出的電源」，Tt、極凍酷凌、海韻等廠商都很常見。我們應該如何看待「X路12V輸出」呢？
單路12V與多路12V
所有的12V輸出均是由變壓器副邊流出，如果電源設置了多路12V輸出那麼就對應了上圖的右側，在每一個或幾個接口合併的位置都設置了一枚檢流電阻。只要通過檢流電阻的電流超過設定值，就會通知二次側監控晶片，觸發過流保護，電源自動關閉。
檢流電阻
比如上圖就是一顆1500瓦電源的檢流電阻，8個1mΩ的電阻分別為6路12V輸出和3.3V與5V做過流保護。

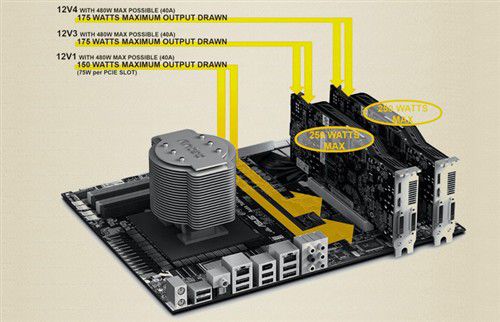

12V輸出的分配
比較嚴謹、內行的廠商會在自己的高端電源中配一份說明書，裡面包含12V輸出分配說明，一般來說給CPU供電1路；每張顯卡供電一路（兩個6PIN）；所有大4PIN和SATA供電一路。
