[泡泡網主板頻道6月13日] 不久之前，主板廠商捷波與泡泡網組織了一次悍馬HZ01主板的網友試用專題活動，這是悍馬系列首次採用SO-DIMM內存插槽的HTPC主板，網友們踴躍的參與了此次的活動，其中不乏許多優秀的試用感受，現在就讓我們去欣賞其中一篇比較有特色的網友試用報告，希望給予點評：
網友試用：悍馬HZ01感受之外觀篇
拿到這款HZ01主板第一第一感受就是小，原來對M-ATX主板個人還是有一定的偏見的，認為板子小，元件布局、功能、散熱等各方面都會有問題，今天正好借這個試用機會來真實的測試一下。
打開包裝，雖然HZ01主板沒有採用誇張的熱管散熱，但是悍馬的標誌性的北橋散熱片還是給我以震撼，捷波在這款主板上並沒有採用其它整合主板的那種單薄的散熱片，而是採用了厚實的獨特設計的捲雲般的散熱片，尤其是它和機箱的後部IO輸出口部分方向一至，可以很好的將這個散熱風道利用起來，達到良好的被動散熱，這在後面的實測溫度中就突出的表現出來了。
原來總是抱著老眼光，認為整合小板就是功能缺失的代表。但是今天這款悍馬主板讓我改變了看法。雙PCI-E接口，支持ATI雙卡交火，IDE接口，6個SATA接口，整合主板的D-SUB、DVI、HDMI顯示輸出接口完備，E-SATA接口、甚至都不怎麼使用的FDD軟碟機接口，全部齊全，為從外接各種輸入輸出設備，到使用軟盤刷新BIOS都提供了最大的便利。同軸輸出，光纖接口，7.1聲道輸出的音效卡，為組建HTPC的高清家庭影院提供了強大的硬體支持。
其實，從這款主板的推出，大家就非常關心這款採用筆記本內存的臺式機主板的穩定性和超頻性能怎麼樣，現在我就來給大家解析一下，今天我們先來從做工用料方面來看看？
採用筆記本內存是悍馬HZ01主板的一大突破，但是這個新穎的設計並不是某個人的靈光突現。從這款主板的做工規格來看，採用這種設計應該是捷波經過謹慎的測試的。單從主板的外觀來看，採用筆記本內存至少有兩種好處：
第一，M-ATX板型的主板空間有限，要達到設置與ATX主板相同的功能採用傳統的內存設計必然帶來空間的侷促，將會直接導致主板的散熱不良和電磁環境變差，對產品的穩定性帶來危害。但是採用了筆記本內存，內存的長度只有普通臺式機內存的一半，內存部分的走線變得更佳容易，從主板背面的走線就可以看出，在內存部分基本沒有凌亂的蛇行走線，幾組簡單的布線多數只有一兩個彎角，就解決了CPU與內存的連接問題，較短的布線同時也降低了信號的損失，也為提升性能打下了基礎。

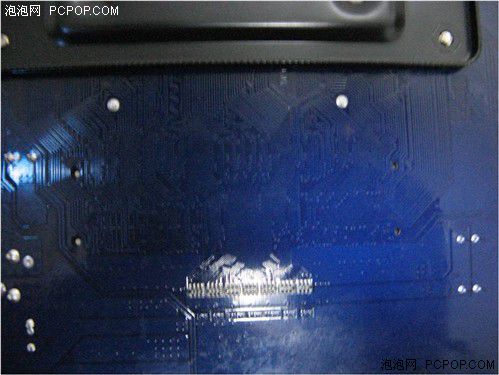

悍馬HZ01背部內存部位走線設計十分優秀

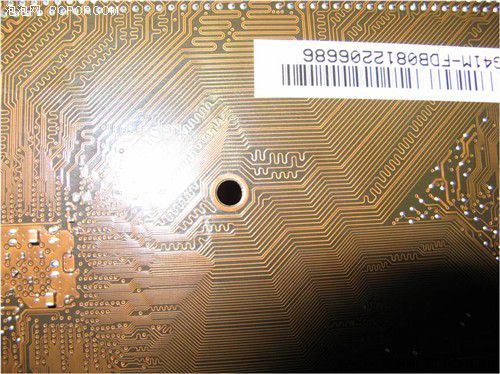

相比其他品牌內存部分的走線，由於空間有限，採用彎曲的蛇形走線。
第二：採用筆記本內存插槽的臥式設計，為CPU的散熱讓出了通道。原來的臺式機內存都是直直的立在主板上，這個位置正好阻擋在了機箱前部風道上，尤其是加了內存散熱片後，普通的CPU散熱器基本就會被他完全遮擋，無法良好的利用機箱前部輸入的冷空氣進行散熱。採用筆記本內存的設計方案就很好的解決了這個問題。而且我發現如果製作一個類似CPU供電部分的簡單散熱片，用矽膠粘合在內存上，就可以很好的解決內存散熱而且並不阻擋CPU的散熱風道，這可是普通臺式機內存設計無法解決的問題！
由於目前筆記本內存相比臺式機內存有更好的設計和做工，而且只有幾個內存大廠可以生產，質量比較有保證。而且其運行電壓較低，同時帶來的散熱量也較小，這對與一款M-AX板型的主板是非常有優勢的。
