一種環保型垃圾發電裝置的製作方法
2023-12-01 00:21:17 2
1.本實用新型涉及垃圾處理相關技術領域，尤其涉及一種環保型垃圾發電裝置。
背景技術：
2.垃圾焚燒發電技術是通過將垃圾放在焚燒爐中燃燒並釋放熱能後，將餘熱回收以供熱或發電。但是現有的垃圾焚燒發電裝置在對垃圾焚燒後，往往會產生有大量的煙氣，且這些煙氣中又摻雜有大量的雜質，而由於現有的垃圾焚燒發電裝置在煙氣排放處並未設置有相應的過濾結構，在外界自然的風力下，這些煙氣會直接飄散於外界環境中，從而對周遭環境造成一定的汙染，不利於環保。
3.因此，有必要提供一種新的環保型垃圾發電裝置解決上述技術問題。
技術實現要素：
4.為解決上述技術問題，本實用新型提供一種環保型垃圾發電裝置，能夠對垃圾焚燒發電裝置將垃圾焚燒後所排放出的煙氣進以過濾，從而降低煙氣對周遭環境造成的汙染，以利於環保。
5.本實用新型提供的環保型垃圾發電裝置包括垃圾焚燒發電裝置本體和過濾箱，且所述垃圾焚燒發電裝置本體和過濾箱之間位於上端部的位置連通有連接管，所述過濾箱遠離垃圾焚燒發電裝置本體的一側下端部連通有排氣管，所述過濾箱的頂部連接有導水管，且所述導水管貫穿於過濾箱的頂部並延伸至過濾箱的內部，所述導水管位於過濾箱內部的一端連通有連接板，且所述連接板與過濾箱的內頂壁相連接，所述連接板的底部連通有若干個霧化噴頭，還包括過濾架，且所述過濾架嵌合於過濾箱的內部，並位於所述霧化噴頭的下方。
6.優選的，所述過濾箱的前側並位於中部位置開設有方形通孔，且所述方形通孔與過濾箱相連通，所述過濾架貫穿於方形通孔並嵌合於過濾箱的內部。
7.優選的，所述過濾箱位於方形通孔的兩側內壁位置上均固定安裝有固定塊，所述過濾架的底部兩端均向外開設有缺口，且所述過濾架通過缺口架設於固定塊的頂部。
8.優選的，所述過濾架的前側外壁上固定安裝有把手，所述過濾架與過濾箱滑動連接，所述過濾架的底部兩端均開設有滑槽，且所述滑槽與缺口相連通，所述固定塊的頂部固定安裝有與滑槽相適配的滑板，且所述滑板與滑槽滑動連接。
9.優選的，所述過濾箱的內底壁上安裝有導流板，所述導流板的中部位置上連接有排水管，且所述排水管貫穿於過濾箱的底部，並與所述過濾箱的內部相連通。
10.優選的，所述垃圾焚燒發電裝置本體和過濾箱的底部靠近邊角的位置上均固定安裝有支撐腿。
11.與相關技術相比較，本實用新型提供的環保型垃圾發電裝置具有如下有益效果：能夠對垃圾焚燒發電裝置將垃圾焚燒後所排放出的煙氣進以過濾，從而降低煙氣對周遭環境造成的汙染，以利於環保。
附圖說明

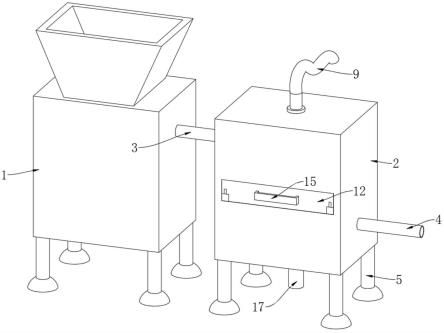

12.圖1為本實用新型提供的環保型垃圾發電裝置的一種較佳實施例的整體的結構示意圖；
13.圖2為本實用新型所示的過濾箱的結構示意圖；
14.圖3為本實用新型所示的局部的結構示意圖。
15.圖中標號：1、垃圾焚燒發電裝置本體；2、過濾箱；3、連接管；4、排氣管；5、支撐腿；6、方形通孔；7、固定塊；8、滑板；9、導水管；10、連接板；11、霧化噴頭；12、過濾架；13、缺口；14、滑槽；15、把手；16、導流板；17、排水管。
具體實施方式
16.為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，並不用於限定本實用新型。
17.以下結合具體實施例對本實用新型的具體實現進行詳細描述。
18.請參閱圖1至圖3，本實用新型實施例提供的一種環保型垃圾發電裝置，所述環保型垃圾發電裝置包括垃圾焚燒發電裝置本體1和過濾箱2，且所述垃圾焚燒發電裝置本體1和過濾箱2之間位於上端部的位置連通有連接管3，所述過濾箱2遠離垃圾焚燒發電裝置本體1的一側下端部連通有排氣管4，所述過濾箱2的頂部連接有導水管9，且所述導水管9貫穿於過濾箱2的頂部並延伸至過濾箱2的內部，所述導水管9位於過濾箱2內部的一端連通有連接板10，且所述連接板10與過濾箱2的內頂壁相連接，所述連接板10的底部連通有若干個霧化噴頭11，還包括過濾架12，且所述過濾架12嵌合於過濾箱2的內部，並位於所述霧化噴頭11的下方。
19.需要說明的是：由於垃圾焚燒發電裝置本體1和過濾箱2之間通過連接管3連通，且連接管3位於其之間的上端部，在垃圾焚燒發電裝置本體1對垃圾焚燒的同時，通過設置的連接管3，可將煙氣輸送至過濾箱2的內部，而由於過濾箱2的頂部連接有導水管9，使用時可將導水管9的其中一端與水源連接，又因為導水管9的另一端貫穿過濾箱2的頂部並延伸至過濾箱2的內部，並連通安裝有連接板10，而連接板10的底部連通安裝若干個霧化噴頭11，可以利用設置的導水管9，將水源導入，並通過霧化噴頭11，將水源進以霧化，並於過濾箱2的內部進以釋放，當煙氣進入過濾箱2內部的同時，霧水可以和煙氣中所摻雜的雜質結合在一起，並在重力作用下，向下掉落，而由於過濾箱2的內部還嵌合有過濾架12，且過濾架12位於霧化噴頭11下方，在霧水和雜質混合併下降後，會落至於過濾架12的內部，並通過設置的過濾架12進行過濾，使固體顆粒被阻攔於過濾架12內，液體部分則滲透過濾架12，且由於過濾箱2遠離垃圾焚燒發電裝置本體1的一側下端部連通有排氣管4，所以過濾後的氣體部分可通過排氣管4排出過濾箱2內部，並釋放於外界環境中；
20.還需要說明的是：本實用新型能夠對垃圾焚燒發電裝置將垃圾焚燒後所排放出的煙氣進以過濾，從而降低煙氣對周遭環境造成的汙染，以利於環保。
21.在本實用新型的實施例中，請參閱圖1、圖2和圖3，所述過濾箱2的前側並位於中部位置開設有方形通孔6，且所述方形通孔6與過濾箱2相連通，所述過濾架12貫穿於方形通孔6並嵌合於過濾箱2的內部；
22.所述過濾箱2位於方形通孔6的兩側內壁位置上均固定安裝有固定塊7，所述過濾架12的底部兩端均向外開設有缺口13，且所述過濾架12通過缺口13架設於固定塊7的頂部；
23.所述過濾架12的前側外壁上固定安裝有把手15，所述過濾架12與過濾箱2滑動連接，所述過濾架12的底部兩端均開設有滑槽14，且所述滑槽14與缺口13相連通，所述固定塊7的頂部固定安裝有與滑槽14相適配的滑板8，且所述滑板8與滑槽14滑動連接。
24.需要說明的是：由於過濾架12的底部兩側均開設缺口13，過濾箱2的前側中部位置開設方形通孔6，且方形通孔6和過濾箱2的內部連通，方形通孔6的兩側內壁上安裝固定塊7，且固定塊7上安裝滑板8，而過濾架12的底部兩側還開設滑槽14，且滑槽14和缺口13連通，可以使過濾架12架設於固定塊7的頂部，並通過設置的滑板8和滑槽14，將過濾架12與固定塊7進以滑動連接，同步使得過濾架12與過濾箱2之間形成滑動的連接關係，當需要對過濾架12內部雜質進以清理時，可便於將過濾架12從過濾箱2的內部取出，進而以便於使用；
25.還需要說明的是：由於過濾架12的前側安裝把手15，可搭配過濾架12與過濾箱2滑動連接的方式，將過濾架12從過濾箱2上取出。
26.在本實用新型的實施例中，請參閱圖1和圖3，所述過濾箱2的內底壁上安裝有導流板16，所述導流板16的中部位置上連接有排水管17，且所述排水管17貫穿於過濾箱2的底部，並與所述過濾箱2的內部相連通。
27.需要說明的是：由於過濾箱2的內底壁上安裝有導流板16，且導流板16中部位置連接排水管17，且排水管17貫穿過濾箱2底部並於過濾箱2內部連通，可以將過濾架12上所滲透出的液體部分進以導流，並使其通過排水管17排放出過濾箱2的內部。
28.其中，所述垃圾焚燒發電裝置本體1和過濾箱2的底部靠近邊角的位置上均固定安裝有支撐腿5，可以對垃圾焚燒發電裝置本體1和過濾箱2進以支撐。
29.以上所述僅為本實用新型的實施例，並非因此限制本實用新型的專利範圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其它相關的技術領域，均同理包括在本實用新型的專利保護範圍內。
