隨著WIFI 的普及和WIFI 終端的升級,大家也會相應的升級自己家的路由器,或者說, 很多人都是先升級了自己家的路由器,才更新了WIFI 的終端設備,其實我個人覺得,關於路由器的選擇, 不需要追求最新的型號和產品, 多看看自己的手頭的設備是否跟得上自己路由器的速度, 不然, 一個好的路由器功能卻沒發揮出來, 理性消費才是大媽的核心理念。 如果自己的終端的設備,最大WIFI 速率就支持300M, 你搞了一個AC 的路由器, 功能幾乎就沒發揮出來。。。其實我也不知道DD-WRT 算不算品牌, 希望小編能讓我按照品牌來發吧,祝福小編年會中大獎, 老闆發大紅包!!!!
有點扯遠了,這篇文章不是討論路由器的選擇, 而是可以考慮把淘汰下來的路由器利用利用下, 做成一個中繼器。所謂中繼器,簡單的說就是一個WIFI 信號的放大器。但是在實際路由器的配置中, 又不是一兩句話就可以說的清楚的。這篇文章的目的就是和值友分享下中繼模式的一些心得,關於原理的東西, 儘量不提。主要是通過圖文的形式, 說一下DD-WRT的幾種中繼模式的配置和不同。
準備工作:
首先你得有一個DD-WRT 固件的無線路由器, 至於如何刷固件,很多值友的文章都有提到了, 所以這裡就不說明了
一個WIFI 信號源,如果這個WIFI 信號源是加密的,當然還要知道WiFi的密碼。當然這個信號源可以是自己的, 也可以是隔壁老王的。。。不要問我, 我怎麼知道隔壁老王的WiFi密碼的,因為大媽不給說。。
把DD-WRT 路由器上電,用有線的方式連接DD-WRT 的進行配置, 因為期間會需要重啟路由器,在全部配置好了以後再用WiFi連接測試
配置步驟:
A: 添加WIFI信號源

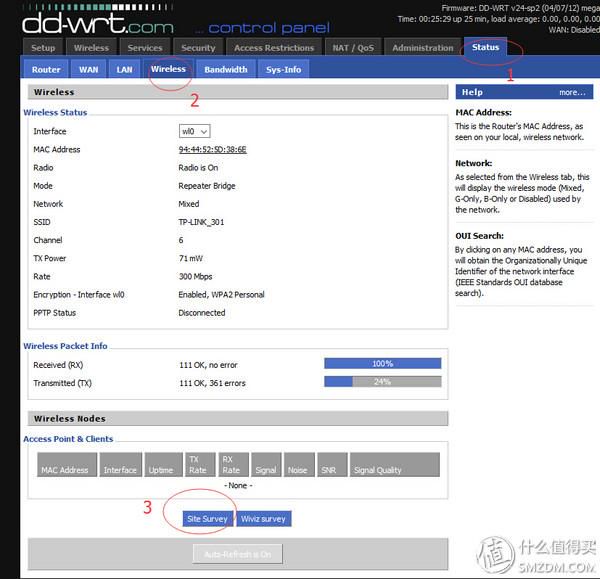

進入DD-WRT的status界面, 然後點擊wireless標籤項,再點擊 site survey
2.在列表中會列出搜索到的WIFI 信號源, 如果沒有看到自己的信號源, 就多點refresh幾下就出來了,點擊Join。
會提示加入成功, 點擊continue, 進入下一步選擇中繼模式。
AP模式, 就是我們平時最常用的無線連接WIFI 上網的模式
client 模式,就是這樣一個模型, 一個邏輯的WAN口通過無線的是形式連接到主AP, 從主AP那裡獲取到一個LAN的IP, DD-WRT的物理WAN口實際上這個時候是無效的。 但是在STATUS 中,可以看到WAN 口實際上從主AP那裡獲取到了一個主AP 的LAN IP,(有點拗口, 所以舉個例子,例如主AP的LAN IP 範圍是192.168.1.100-192.168.1.200, 那麼DD-WRT 這臺路由器的WAN口就可能拿到一個192.168.1.101 的IP)同時DD-WRT 這臺路由器的LAN IP 就不能和主AP 的LAN IP 在同一個網段了。同時這個時候DD-WRT 的無線端和主AP進行通信, 所以這個時候DD-WRT 就不能接受其他無線終端的連接, 所有設備只能通過DD-WRT 的LAN 有線上網, 同時從DD-WRT 獲取到的IP 是DD-WRT LAN 配置的IP(例如192.168.2.101)。 總結起來就是, DD-WRT實際上就是把WAN 口用「網線」接到了主AP 的LAN 口, 但是這個「網線」連接是通過無線的方式實現的。
client bridge 模式, 這個模式和上面有點類似, 同樣無線不接受任何無線終端的連接,但是接在DD-WRT LAN 口上的設備獲取的IP 和主AP 的LAN IP 在同一個網段。 總結起來說, 就是DD-WRT 的LAN 口用「網線」接到主AP 的LAN 口, 但是這個「網線」連接也是通過無線的方式實現的
AdHoc模式, 這個模式現在基本上應該沒有人用, 因為它只支持兩個設備連接, 就是把兩個PC用「網線」連接起來, 只不過這個「網線」也是無線的形式
Repeater 模式, 這個模式其實就是client模式的擴展了,client 模式中的無線是不接受任何終端設備連接, 也就是說在client 模式中, 無線終端想通過DD-WRT上網是不行的。 但是在Repeater 模式中, 通過虛擬出一個WIFI 接口, 然後在client 模式的基礎上加入無線功能, 無線終端也能連接DD-WRT來上網了. 現在很多無線信號放大器就是基於這種原理的
Repeater Bridge 模式, 同樣, 也是在client bridge的基礎上加入的無線功能
下面就是client模式,client bridge 模式 Repeater 模式和 Repeater bridge 模式的配置步驟
B:client bridge 模式

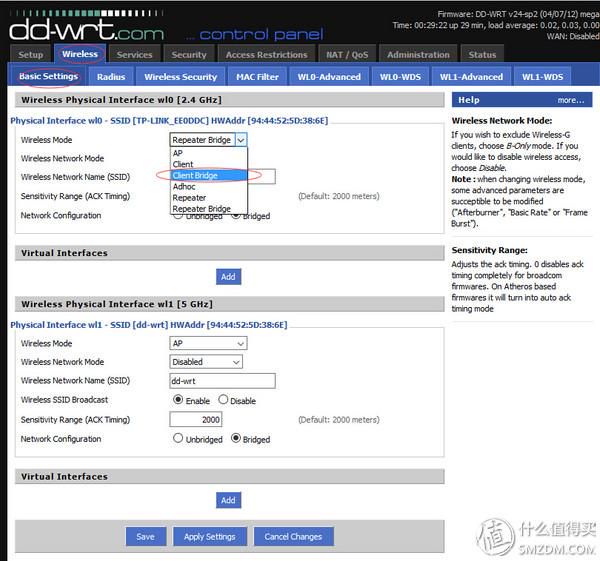

選擇client bridge 模式,其他設置保留默認設置, 然後點擊save, 保存設置
2.然後wireless security中輸入主AP 的WiFi密碼, 保存設置
3.點擊 setup-basic setup標籤頁,可以看到物理WAN 口被禁用了,因為bridge模式下不需要WAN 口 修改DD-WRT 的地址, 不要和主AP 的地址衝突, 但是兩個要在同一個網段,保存設置。這個例子中, 主AP的LAN 地址是192.168.2.1, DD-WRT 的地址就改成了192.168.2.11
4. 切換到 basic-advanced rouer, 默認是gateway模式, 修改成router模式, 保存設置
5.在security-Firewalls標籤中關閉SPI firewall, 保存設置
6. 在administration標籤頁的最底部, 點擊reboot重啟路由
7. 重啟完成以後,就可以看到DD-WRT的路由器成功連接上主AP了

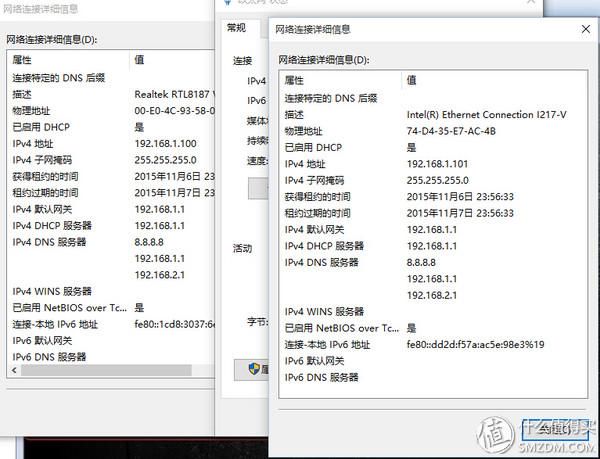

這個時候, PC 通過有線的方式連接到DD-WRT 獲取的IP也是和主AP 在同一個網段的
C: Repeater bridge 模式

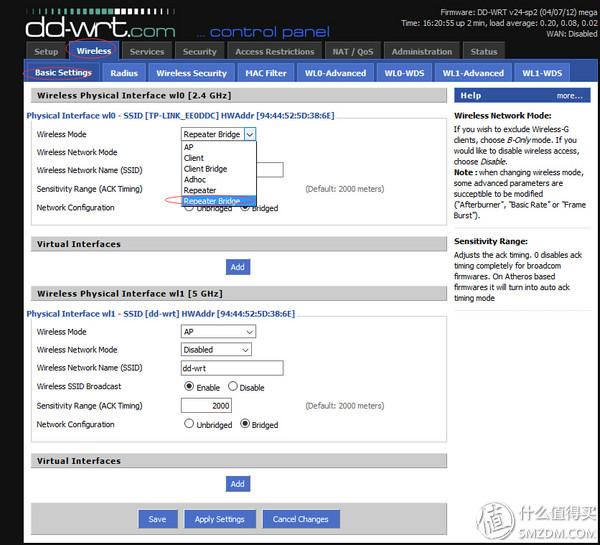

選擇Repeater bridge 模式
2. 在下面的 Virtual Interface中, 點擊Add, 添加虛擬接口,修改SSID的名字,保存設置。 也就是創建一個無線接入點使得無線設備也能通過DD-WRT上網。
3.在Wireless security標籤頁中, 第一個填寫的密碼是主AP 的密碼, 第二個密碼是DD-WRT AP 的密碼。同時這個兩個密碼一定不能一樣(DD-WRT的AP不設密碼也行, 但我想沒人會這麼做), 否則當無線終端連接DD-WRT的AP 時, 會連接失敗,保存設置。我也不知道為什麼,測試下下來就是這樣。
4. 其他的配置就和client bridge配置中的3,4,5,6 步驟一樣了
5.重啟以後, 可以看到無線也能成功連接了
D:Client模式
選擇client模式, 保存設置
2.在Setup-basic setup 中,需要把WAN的設置成DHCP 模式, 同時LAN 的設置不能和主AP 在同一網段, 開啟DHCP server, 否則接到DD-WRT上的設備就都獲取不到IP了, 保存設置。 例如我主AP 的網段是192.168.2.0, DD-WRT 的LAN 網段是192.168.1.1。

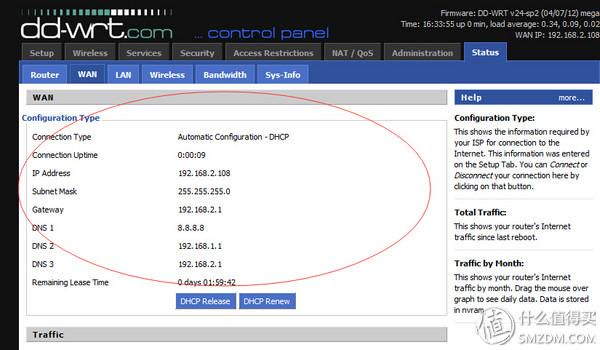

3.basic-advanced rouer, 選擇gateway模式, 保存設置, 重啟路由以後,就可以看到WAN 口獲取到一個主AP LAN段的地址, 同時這個時候, 所有的設備需要通過有線的方式連接到DD-WRT的物理LAN 口才能上網, 無線功能是不可用的

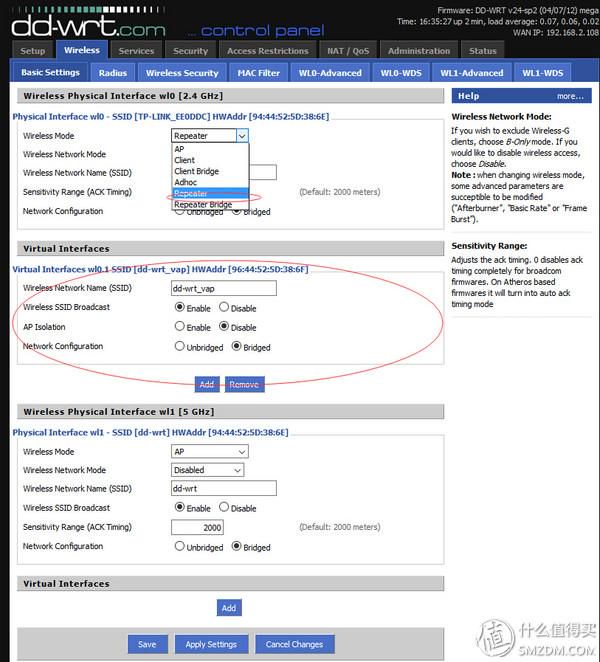

E:Repeater 模式1. 選擇Repeater 模式後保存設置
2.添加Virtual interface,和C: Repeater bridge 模式的步驟2和3一樣
3. 和D:Client模式中的步驟2和3一樣,修改LAN 口配置4
總結:DD-WRT的四種模式,有些地方的配置幾乎是一樣的, 有些配置就差別很大, 所以在配置的過程中一定要心細,每一步完成後, 點擊save保存設置, 個人不建議點擊applying setting這個按鈕, 這個按鈕是保存設置並且把配置下發下去, 使得配置生效。 我個人比較建議配置完所有的設置以後, 在檢查無誤以後, 重啟路由器, 讓所有配置都生效比較好。 在折騰這四種模式的過程中, 就是發現使用applying setting來保存配置的話, 會出現各種奇奇怪怪的問題, 當然也有可能是我的路由器兼容性不好。但是如果使用save保存所有配置以後, 再重啟設備, 所有模式都很順利的配置成功並生效。
,
