家庭電路空氣開關用多大的合適（家庭電路怎麼選擇空氣開關）

2023-04-17 10:59:37 1

如果是配電總開關（即第一級保護）當然是選用2P（雙極）空氣開關（斷路器）來保護。如果是第二級保護（即各個用電單元；如大廳、廚房、衛生間、各個房間等的配電線路始端）應該採用2P（雙極）的、或1P N（單極 N雙線分合的）漏電斷路器來保護。第三級保護（即各個用電單元的照明、插座、空調等迴路）應該採用1P（單極） N（雙線分合的）或1P（單極）斷路器來保護，有條件的話也可以採用2P（雙極）斷路器來保護。

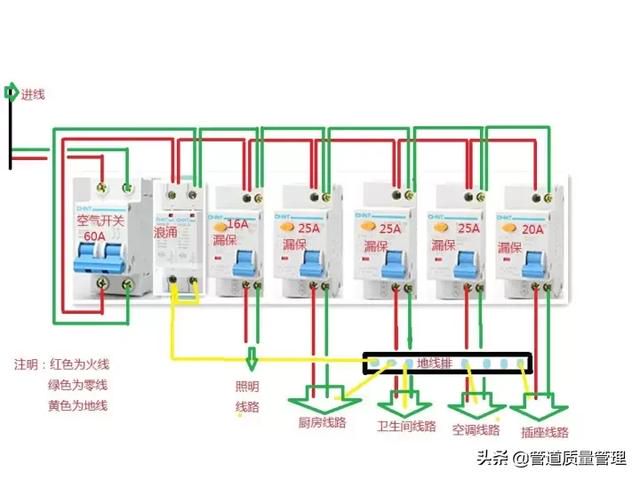

分開關即各個迴路的開關：第一迴路是照明開關，我們選擇的是空氣開關，我們家裡所有的照明用電量加起來不會超過1000W，那麼計算電流就是I＝P/U＝1000W/220V＝4.5A，看計算結果應該選擇10A，而現在基本上習慣選擇16A空氣開關，即C16的1P空開；第二迴路是普通插座，我們選擇的漏電保護器；普通插座的用電量估算為3000W，那麼計算電流就是I＝P/U＝3000W/220V＝14A，所以我們選擇16安漏電保護器，即C16的2P漏保；第三迴路是臥室空調，每個空調選擇一個漏電保護器，用電負荷也是按照3000W來估算，計算電流就是14A，所以選擇16A漏電保護器，即即C16的2P漏保；第四迴路是廳空調插座，我們選擇的是漏電保護器；客廳空調的用電量估算為4000W，那麼計算電流就是I＝P/U＝4000W/220V＝18A，所以我們選擇20A漏電保護器，即C20的2P漏保；第五迴路是衛生間插座，我們選擇的是漏電保護器；衛生間插座的用電量估算也為4000W，那麼計算電流就是I＝P/U＝4000W/220V＝18A，所以我們選擇20A漏電保護器，即C20的2P漏保；第六迴路是廚房插座，我們選擇的是漏電保護器；廚房插座的用電量估算為4000W，那麼計算電流就是I＝P/U＝4000W/220V＝18A，所以我們選擇20A漏電保護器，即C20的2P漏保；第七迴路是電熱水器插座，我們選擇的是漏電保護器；電熱水器的用電量估算為3500W，那麼計算電流就是I＝P/U＝3500W/220V＝16A，所以我們選擇20A漏電保護器，即C20的2P漏保。問題所問的選空氣開關多少A？低壓配電如果是安裝在配電櫃（箱）內選用的空氣開關（斷路器或漏電斷路器）都是用來保護供配電設施與線路安全的，如果安裝在受電設備的控制櫃（箱）內或設備前端才是保護受電設備安全的、況且大部分的受電設備都有它自身的保護裝置。在目前全無準入門檻的小容量「家裝」低壓配電安裝中，有不少只知其一、不知其二的非專業」電工」只是強調按受電設備（器具）的功率來選用配電箱內的斷路器或漏電斷路器的脫扣電流值是十分十分錯誤的。每年因斷路器或漏電斷路器的脫扣電流值不匹配導線安全載流量、而致使導線過載燒壞都不動作分閘而引起的電氣火災、所造成的人員群死群傷及巨大財產損失不在少數。這一點請大家一定要牢記分別選用。所以說；如果是配電總開關的話、應該按照電源容量來選用。即是說；按供電計量電能表的最大容量來選用，我所在地區單相220V供電各用戶電能表的容量是5（80）A。

除了總空氣開關（斷路器）之外、選用各配電迴路的空氣開關（斷路器）、包括漏電斷路器、是根據各配電迴路估算最大負載功率、再留有30％餘量以上來選擇導線，即是說；如果估算該配電迴路最大負載功率是3000瓦的話、那麼該配電迴路就按4000瓦功率來選擇合適安全載流量的導線（說明；220V工作電壓的負載每千瓦4.5A左右。380V工作電壓的負載每千瓦是2A左右）。各配電迴路選擇好了合適安全載流量的導線之後、就按照各迴路導線安全載流量匹配多少A脫扣電流值的斷路器或漏電斷路器來保護才能保障線路安全。下面我給出家庭單相220V配電常用銅芯導線安全負載功率供大家參考；前面的數字是銅芯導線的截面積「平方毫米」、後面的數字是其安全負載功率「千瓦」。1平方毫米=1.3千瓦左右。1.5平方毫米=2千瓦左右。2.5平方毫米=3.5千瓦左右。4平方毫米=5.5千瓦左右。6平方毫米=7千瓦左右。10平方毫米=10千瓦左右。16平方毫米=14千瓦左右。25平方毫米=17.5千瓦左右。35平方毫米=22千瓦左右…………。按照以上銅芯導線匹配負載功率後就可以選擇匹配該截面積銅芯導線的斷路器或漏電斷路的脫扣電流值來保護導線安全了。下面我再給出各截面積銅芯導線匹配合適的斷路器或漏電斷路器的脫扣電流值來保護導線安全供大家參考；前面的數字是銅芯導線的截面積「平方毫米」、後面的數字是斷路器或漏電斷路器的脫扣電流值「A」。這個數據是多家大型斷路器及漏電斷路器生產企業的產品使用說明書給出的。1平方毫米=6A。1.5平方毫米=10A。2.5平方毫米=16A或20A。4平方毫米=25A。6平方毫米=32A。10平方毫米=40A或50A。16平方毫米=63A。25平方毫米=80A35平方毫米=100A…………。
