自打蘋果推出了磁吸充電以來，方便使用的特性徵服了廣大消費者，讓手機的無線充電功能易用且好用，進一步增加了無線充電產品的使用率，也促進了無線充電配件市場，推出了多款實用的無線充電底座。

充電頭網拿到了MoYi墨一推出的五合一磁吸無線充電器，支持兩部iPhone同時充電，並且支持Apple Watch充電，具備USB-A充電輸出和小夜燈功能。下面就帶來這款產品的拆解，看看內部是如何設計的。

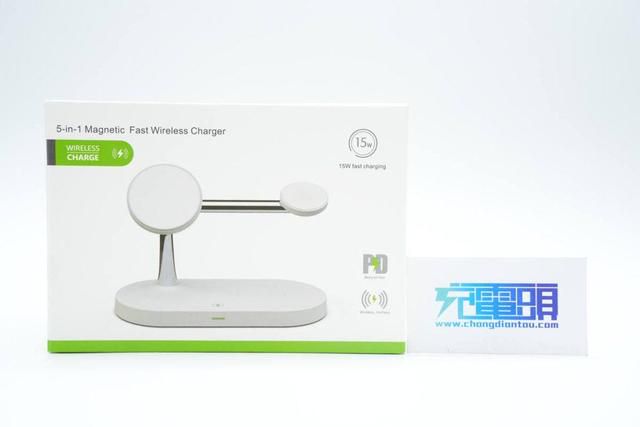

包裝盒正面印有產品名稱、外觀圖，以及15W、PD快充、無線充賣點。

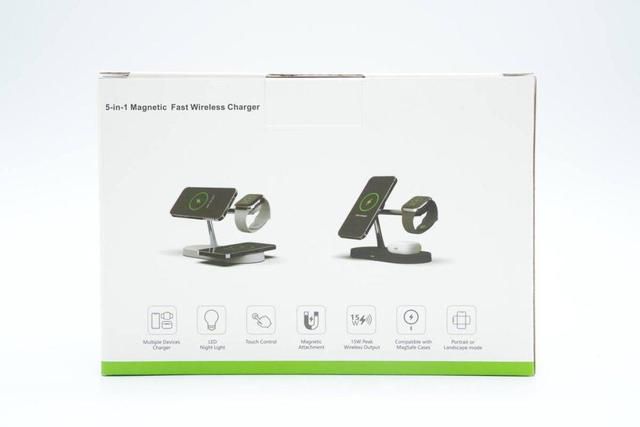

背面印有產品應用場景圖，可同時充兩部iPhone和一個Apple Watch或iPhone、AirPods、Apple Watch全家桶，下方是產品的特性標識。

側面印有產品參數信息。

另一面印有產品可兼容設備以及認證信息。

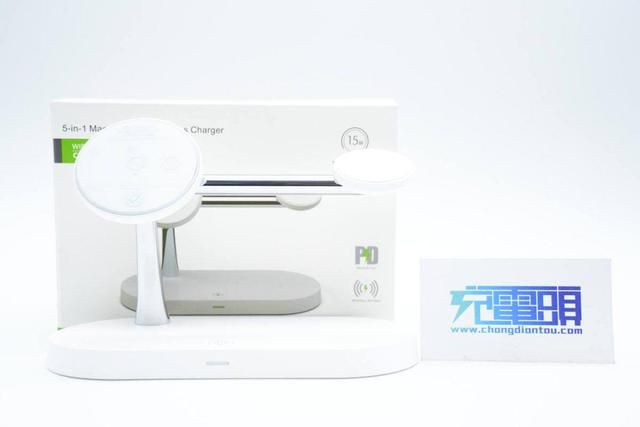

打開包裝取出無線充電器。

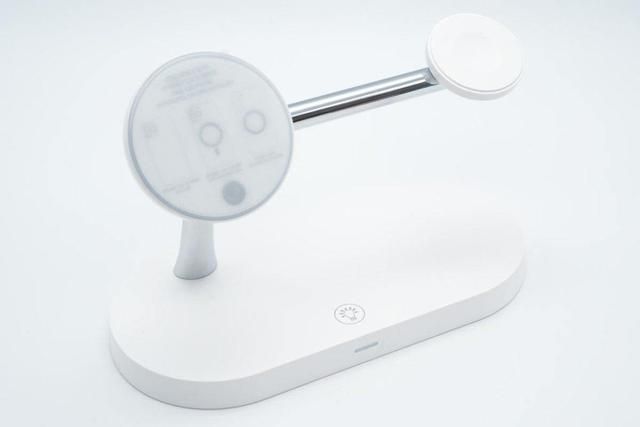

墨一這款五合一無線充電器由底座、鋅合金支架手機磁吸無線充電板、手錶磁吸無線充電板四部分組成。懸空式設計可以讓用戶獲得別樣的充電體驗。

手機磁吸無線充電板傾斜角度較小，可以更好滿足手機邊充電邊刷劇使用體驗，手錶磁吸無線充電板傾斜角度較大，可以保證手錶在充電時更加穩定，設計細節講究。

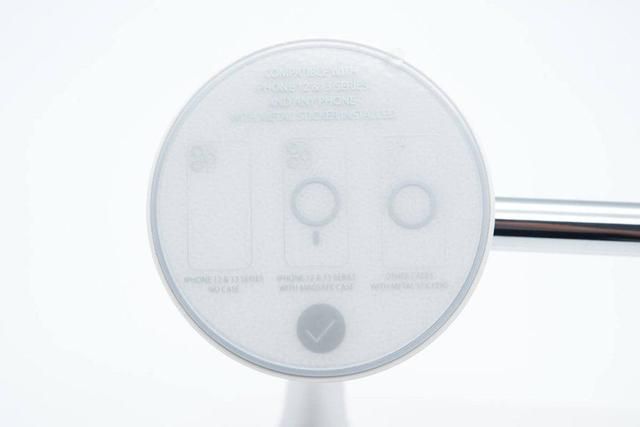

手機磁吸無線充電板正面貼有塑料保護膜，並印有可兼容iPhone 12&13系列設備等信息。

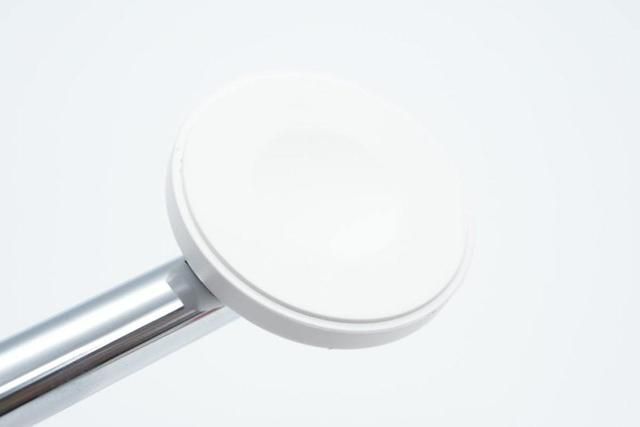

手錶磁吸無線充電板特寫。

無線充支架採用鋅合金材質，背面設有小夜燈。

底座頂面設有觸屏燈控開關，用於控制小夜燈開關。

耳機無線充電區域有環形凹槽提示。

底座前端設有充電指示燈。

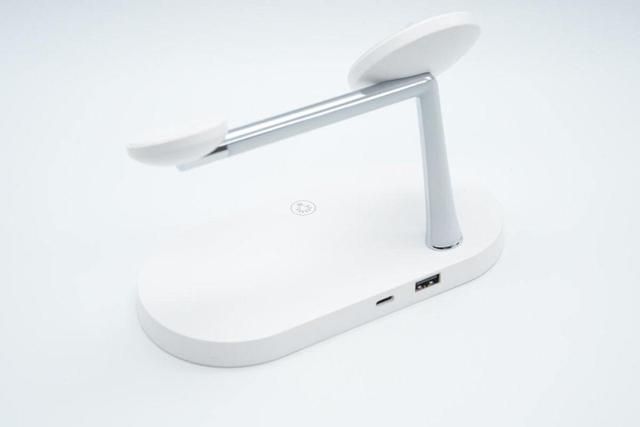

後面設有USB-C供電接口以及USB-A輸出接口。

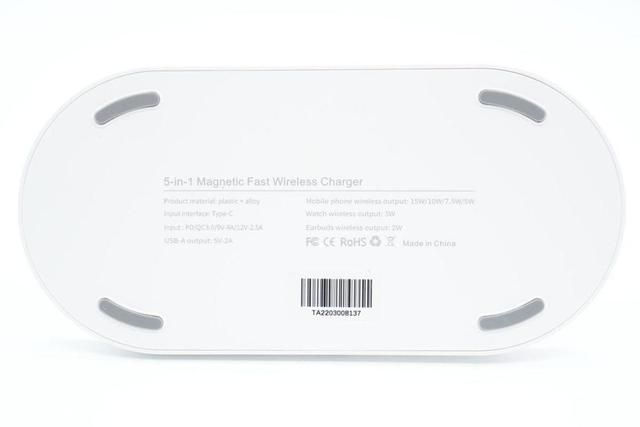

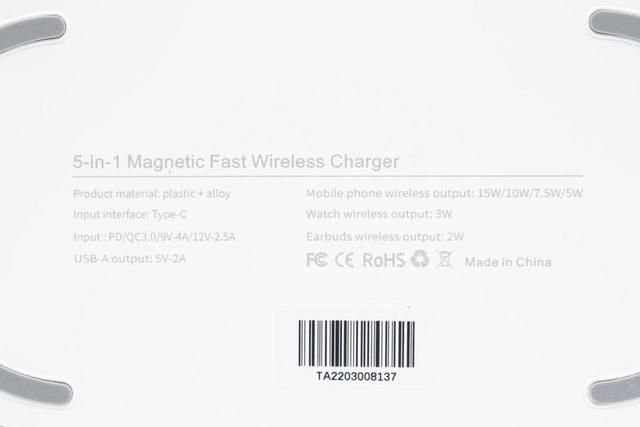

底部貼有防滑膠墊，外殼上印有產品參數信息。

產品參數特寫（尺寸參數來自包裝盒）

尺寸：176.5*118*85mm，

USB-C輸入（PD/QC3.0）：9V4A、12V2.5A

USB-A輸出：5V2A

手機無線充輸出：15W/10W/7.5W/5W

手錶無線充輸出：3W

耳機無線充輸出：2W

產品通過了qi、CE、FCC、RoHS認證。

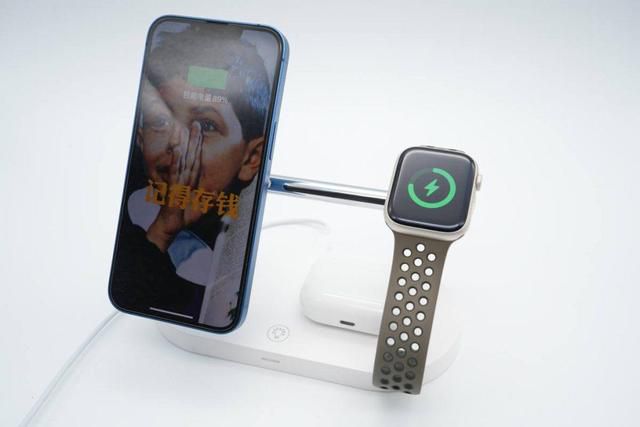

產品使用拆解一覽，可同時為蘋果全家桶進行無線充電。

充電指示燈亮綠光。

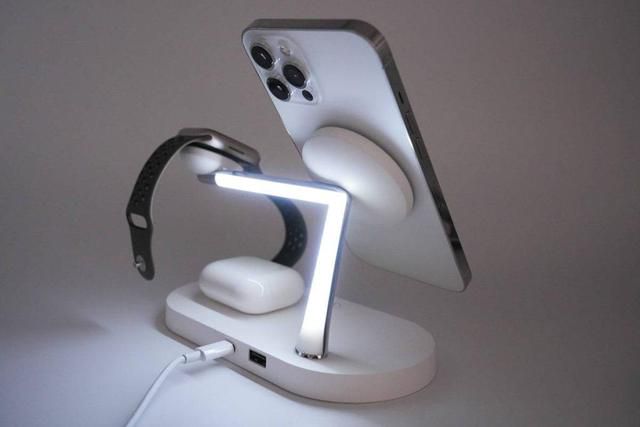

小夜燈打開場景一覽，方便用戶夜間使用同時不刺眼。

使用ChargerLAB POWER-Z KT002測得USB-A口僅支持Apple2.4A協議。

在對墨一五合一磁吸無線充電器有了基本了解後，下面繼續對其進行拆解，看看用料做工如何。

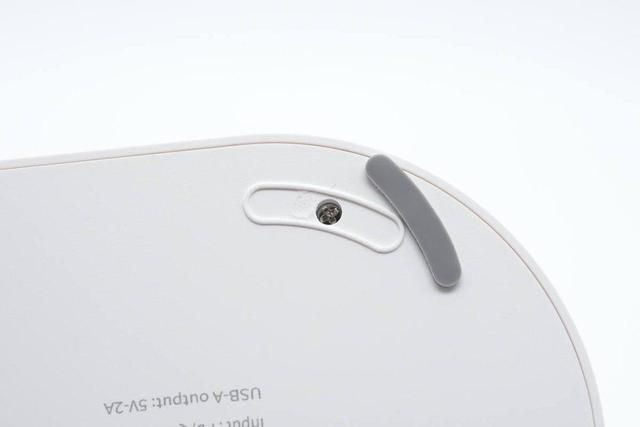

撕下底部防滑腳墊，下面是後蓋的固定螺絲。

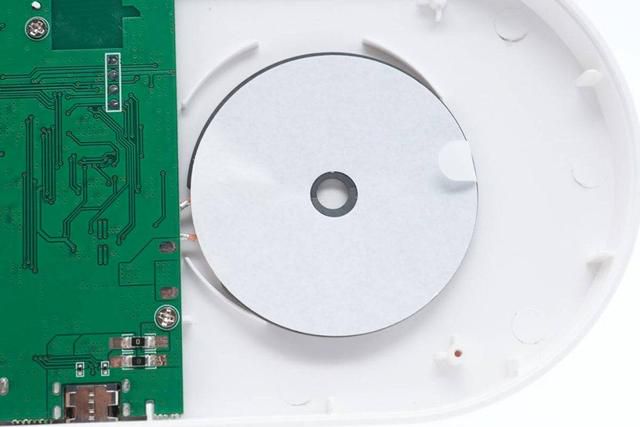

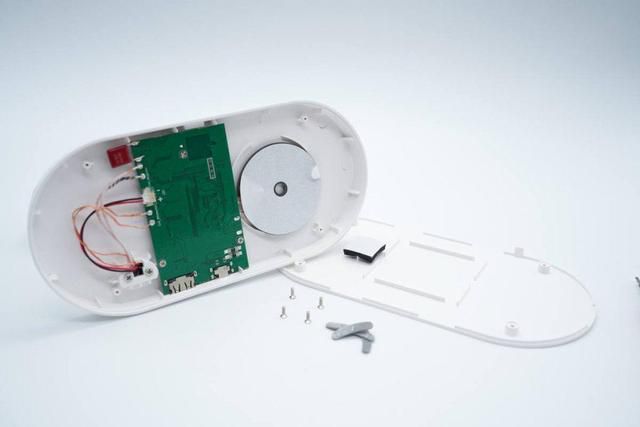

擰開固定螺絲，底座內部是一塊PCBA和一個無線充電線圈。

無線充電線圈粘貼在底座的定位框內部。

支架內部為LED小夜燈，手機無線充電線圈和手錶無線充電線圈的連接導線。

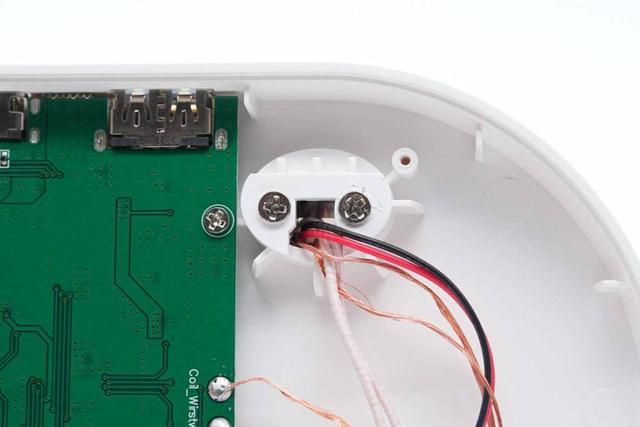

連接導線對應到主板的焊點特寫，其中LED照明燈採用連接器連接。

PCBA模塊採用螺絲固定在底座內部。

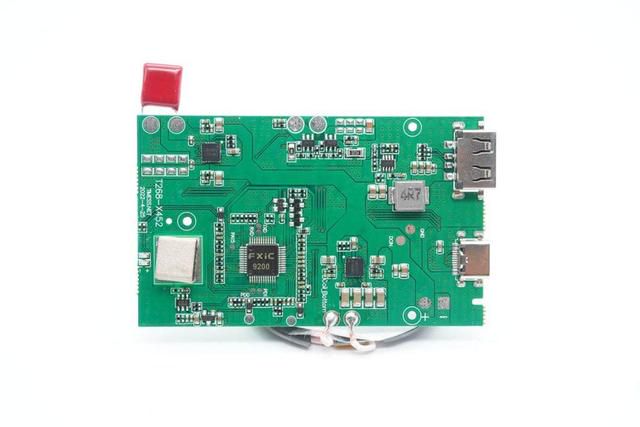

擰下螺絲，焊下連接無線充電的導線，PCBA模塊正面一覽。

PCBA模塊正面焊接一顆無線充電控制器和兩顆集成功率級晶片。側面是USB-A接口的降壓電路，USB-A和USB-C接口，左上角焊接一顆諧振電容。

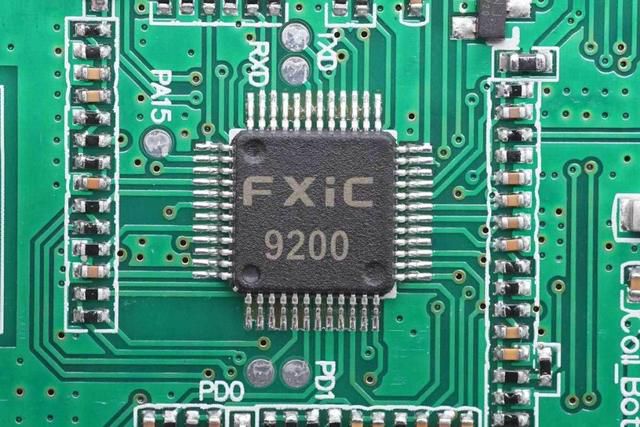

無線充電晶片絲印FXiC 9200，支持三路無線充電驅動信號輸出, 方案設計來自深圳市放芯科技有限公司。

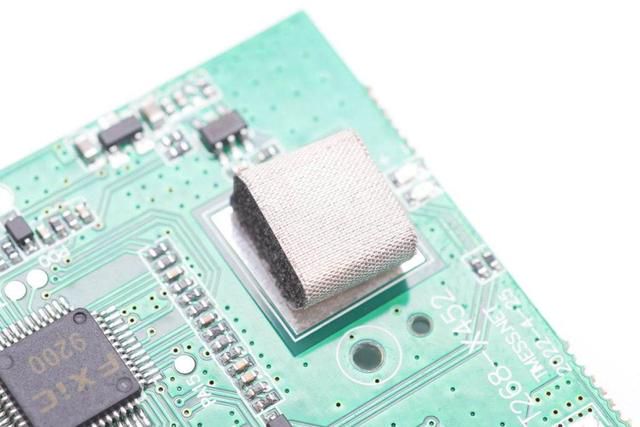

在PCBA模塊左下角區域粘貼一塊導電布，用於觸摸操作，控制小夜燈開關。

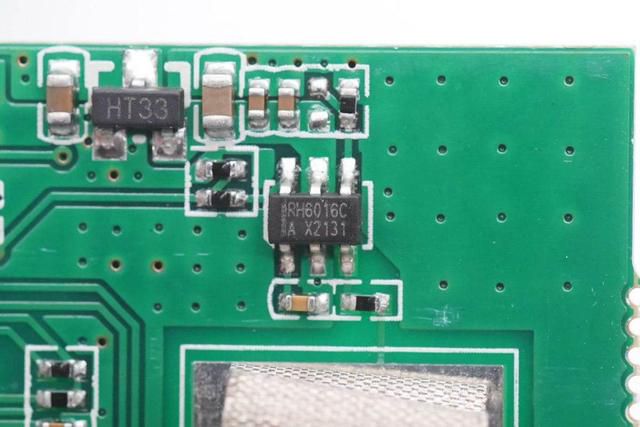

觸摸檢測晶片來自融和，型號RH6016，是一顆單通道觸摸感應開關，左上角絲印HT33的穩壓晶片用於為觸摸晶片供電。

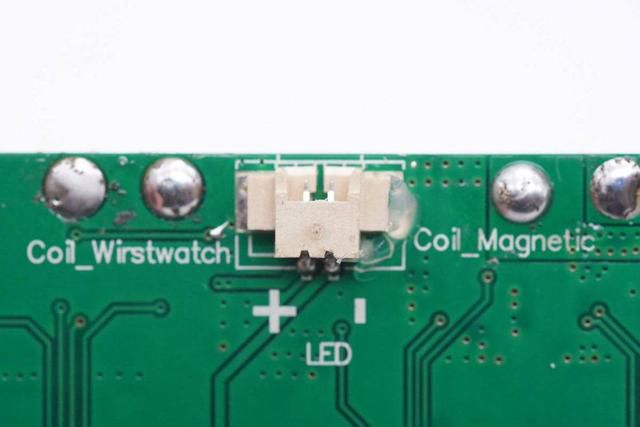

連接小夜燈LED的連接器。

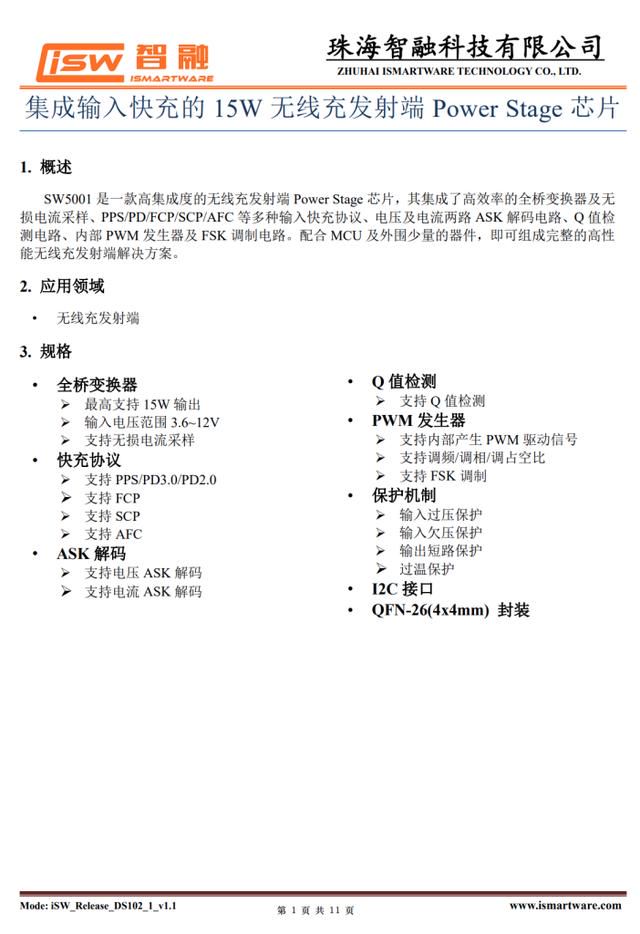

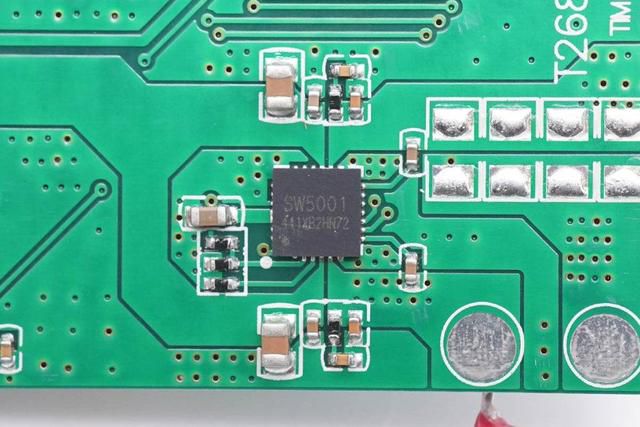

為手機充電的無線充電集成功率級晶片採用智融SW5001，是一顆高度集成的無線充發射端集成功率級晶片。晶片內部集成了高效率的全橋變換器和無損電流採樣，支持PPS/PD/FCP/SCP/AFC等多種快充協議。

晶片內部集成電壓和電流ASK解碼電路、Q值檢測電路，內部PWM發生器和FSK調製電路，適用於無線充發射端應用，支持最高12V輸入，耐壓16V，支持15W輸出功率。

智融SW5001內部集成了5V 50mA供電輸出，可為無線充上主控單片機供電，省掉單片機的供電電路。SW5001內部集成輸入過壓、輸入欠壓、輸出短路及過熱保護。同時支持I2C接口，可通過I²C接口向單片機輸出狀態信息。輸入電壓可根據分壓電阻設定為5V/9V/12V，滿足不同功率需求。

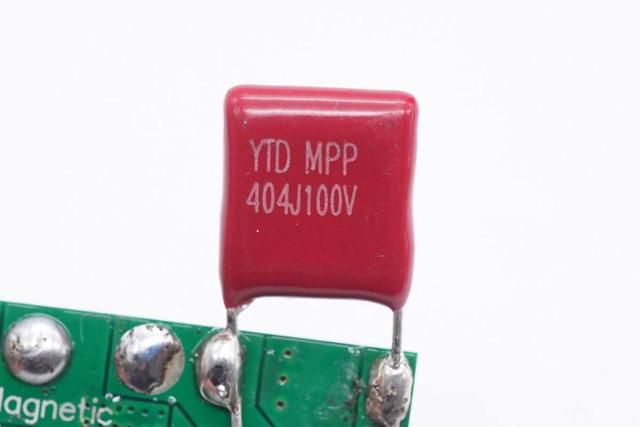

為手機無線充電的諧振電容，採用薄膜諧振電容，規格為0.4μF 100V。

為耳機無線充電的集成功率級晶片也是智融SW5001。

為耳機無線充電的諧振電容，採用四顆MLCC並聯。

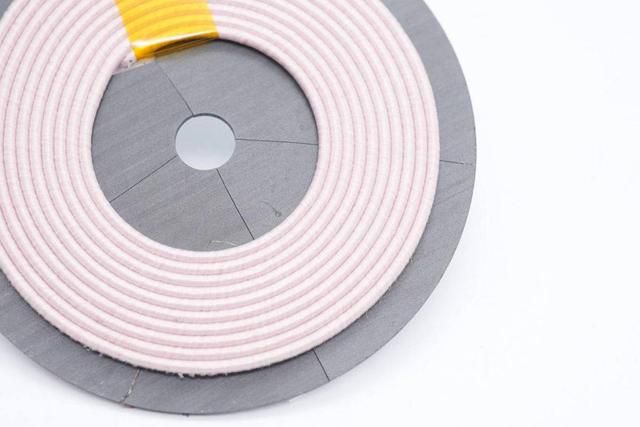

無線充電線圈特寫，採用紗包線繞制。

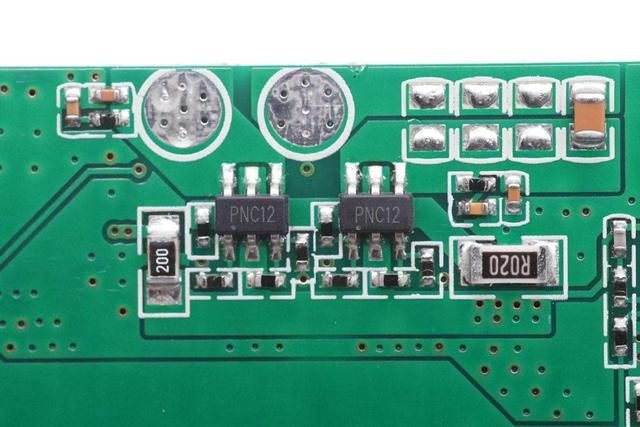

為手錶無線充電的功率管，採用SOT23封裝，絲印PNC12。

用於USB-A口降壓輸出的降壓晶片，絲印J6GE。

4.7μH降壓電感用於USB-A口降壓。

USB-C接口特寫，沉板焊接降低厚度。

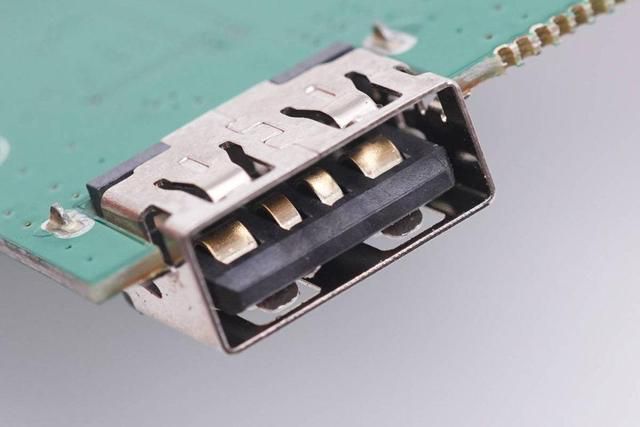

USB-A接口同樣採用沉板焊接。

接下來是手機磁吸無線充電面板的拆解，首先撕下面板覆蓋的裝飾貼片。

邊緣為一圈吸附手機的磁鐵。

拆下固定線圈的塑料面板，取出線圈。

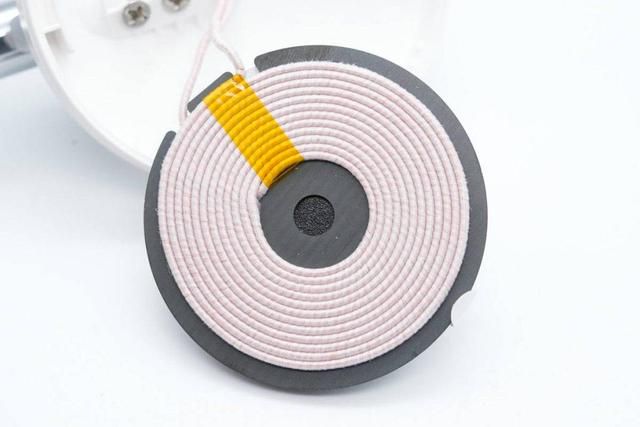

無線充電線圈採用紗包線繞制。

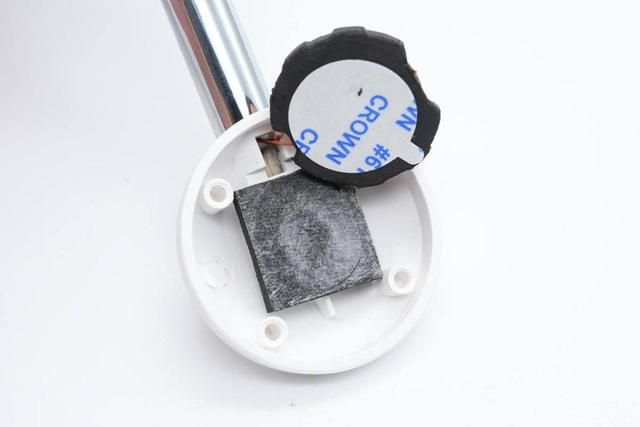

手錶無線充電線圈採用利茲線繞制，磁體內部為磁鐵，用於吸附手錶。

線圈通過雙面膠粘貼固定。

全部拆解完畢，來張全家福。

Moyi墨一推出的這款無線充支持三臺設備同時充電，能夠滿足蘋果用戶的全家桶充電需求，支持USB-A接口輸出和小夜燈的加持，更加方便在桌面使用，滿足夜間使用要求，同時滿足多臺設備同時充電的需求，方便查看消息，十分人性化的設計。

充電頭網通過拆解發現，這款無線充採用一顆無線充電主控，驅動兩顆智融SW5001無線充全橋功率級晶片，晶片內部集成了快充取電功能和無線充電功率級，並支持為無線充電主控供電，大大簡化了無線充電器的電路設計。

智融SW5001外圍精簡，功能強大，並內置完善的保護功能，可降低產品開發和物料成本，同時簡化採購生產流程，是一顆非常有競爭力的無線充電集成全橋功率級晶片。
