貼好大理石鋸齒形樓梯怎麼施工（橢圓旋轉樓梯的大理石施工放樣方法解析）

2023-05-05 20:00:56

結合工程實際,介紹了橢圓旋轉樓梯的微分幾何數學模型,闡述了樓梯施工放樣的基本方法,即根據已知兩端點的參數,進行橢圓弧長等分。

橢圓弧長積分結果無法用解析解顯式表示 ,利用泰勒級數推導出弧長積分的近似解析解,然後利用 New2 ton迭代法手算各弧長等分點對應的參數 t,從而求出橢圓旋轉樓梯各控制點的坐標。

同時利用 Matlab軟體編程計算進行校驗。比較手算和機算結果,發現該解析解完全滿足工程設計要求。

這種方法還可以用於以其他方式旋轉樓梯的施工放樣。

.概述

橢圓只有兩條對稱軸 ,弧上每點曲率均在變化 , 弧長積分無法用簡單的解析函數表達。橢圓等距線並不是橢圓 ,橢圓產生橢圓螺旋線、直紋曲面均給計算帶來很大難度。因此 ,橢圓螺旋樓梯的施工放樣和內力分析是個相當複雜的過程 ,國內外相關研究較少[ 1 - 3 ] 。

20世紀 80年代末國際知名建築大師丹下健三曾在約旦哈西姆宮的 5 個不同使用功能的大廳裡 , 設計了 5種不同的橢圓旋轉樓梯。本文以其中某一會客廳內的橢圓螺旋樓梯為工程背景。

.橢圓弧長計算公司的近似解析

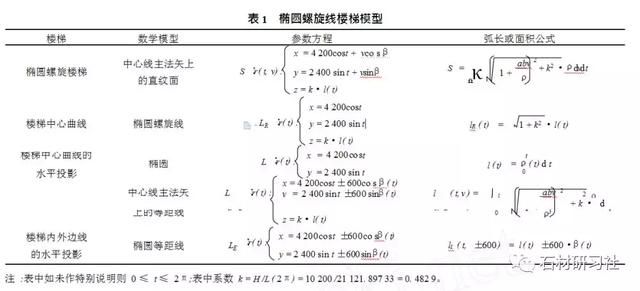

由上述分析可知橢圓弧長

式中 :ρ = ( a sin t) 2 ( bcost) 2 , 稱為橢圓弧長的導數。橢圓弧長屬於第二類勒讓德 (Legendre) 橢圓積分 , 積分結果無法用解析解顯式表示 [ 5 ] 。

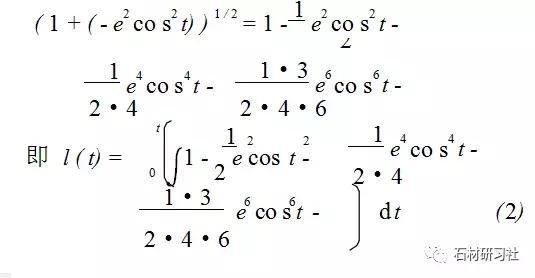

橢圓樓梯施工放樣和力學分析時將進行 t和 l ( t) 之間的互逆運算。求解橢圓弧長 l ( t) 關於參數 t的解析表達式 , 既可以進行手算 , 同時可以與機算結果互相校核。利用 1 x2 在其收斂半徑 | x | ≤ 1內的二項級數展開式 , 將橢圓弧長積分展開為級數表達式 , 從而求出橢圓弧長的近似解析解 :

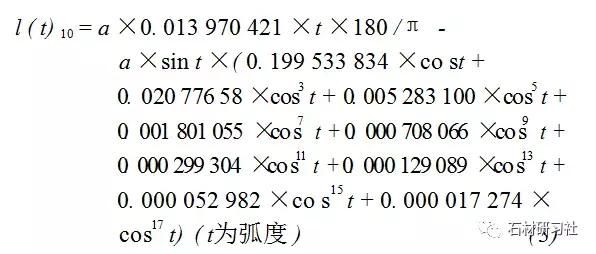

由於橢圓弧長為定值 , 故展開式 ( 2) 在其收斂半徑內是收斂的 , 並且可以逐項積分。將偏心率 e = 1 - ( b / a) 2 = 0. 820 54 代入上式 , 並取上式的前十項進行積分 , 作為近似值 l ( t) 10 , 誤差用ε( t) 表示 , 則有 l ( t) = l ( t) 10 ε( t) , 且有

再將 a = 4 200, b = 2 400代入上式 , 得 l ( 2π) 10 = 21 123. 276 8,與利用 Matlab編程算出來的精確值 21 121. 897 33相比 ,誤差為 0. 065‰, 非常接近, 表明 ( 3) 式可以當作橢圓弧長計算公式的近似解析解。

.橢圓螺旋樓梯的施工放樣

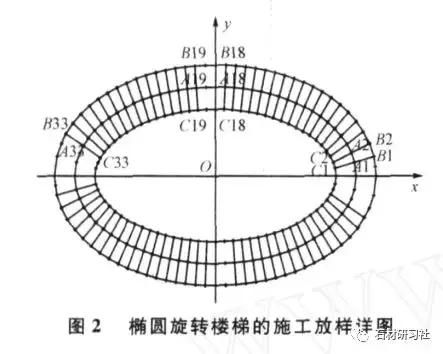

清楚了橢圓旋轉樓梯的幾何性質 ,並用數學語言準確描述之後 , 就可以進行施工放樣。根據建築圖 , 樓梯中心線上踏步的起點 A1、中間休息平臺A18和 A19點、以及踏步的終點 A33均已經確定 ,同時已知 A1 ～A18、A19 ～A33之間分別有 17個和 14 個等分的踏步 ,如圖 2所示。

施工放樣實際上變成了求解 A1 ～A18之間的 17個等分點、A19 ～A33之間的 14個等分點所分別對應的參數 t。已知橢圓弧長反求 t的過程中 , 無論採用精確計算公式 ( 1) 還是近似計算公式 ( 3) , 都採用 New ton迭代法 , 即給定適當的初始值 t代入公式進行計算 , 直至計算出的弧長與等分弧長誤差滿足要求 [ 6 ] 。求出中心線各點對應的參數 t, 就可求出中心線上等分點 A i的坐標。

樓梯的踏步屬於直紋曲面的 v線 , 平行於 xoy平面 , 所以內、外邊線的等分點 B i 和 Ci 的 z坐標等同於中心線上等分點 Ai 的 z坐標。v線垂直於中心曲線 t 線 , 所以直線 B i Ai Ci 平行於中心曲線 Ai 點處的主法矢方向。中線曲線 , 即螺旋曲線 , 在水平面上的投影為橢圓 , 任一點 Ai 處的法角大小為 :

β = arctank 法 = arctan a tan t b=bcost arccos ρ( t) = arcsin a sin t ρ( t)

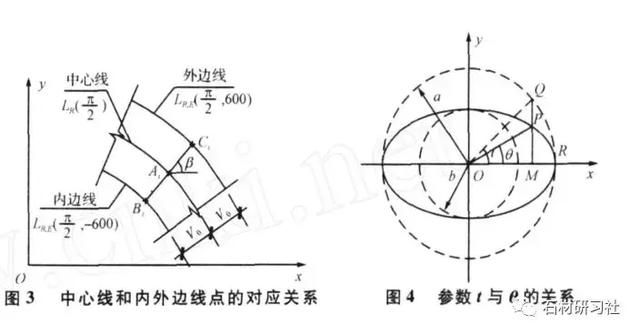

如圖 3, 根據參數 t、法角 β和距離 v0 , 利用橢圓參數方程 L ∶r( t) 和橢圓等距線方程 LE ∶r( t) 進行直角坐標放樣;或者利用橢圓旋轉角 θ的參數方程 , 進行極坐標放樣。參數 t (亦稱之為橢圓離心角 ) 和旋轉角θ的關係如圖 4所示 ,θ = arctan ( b tan t / a) , 以θ β = arctank 法 = arctan a tan t b 為參數的橢圓方程為 :

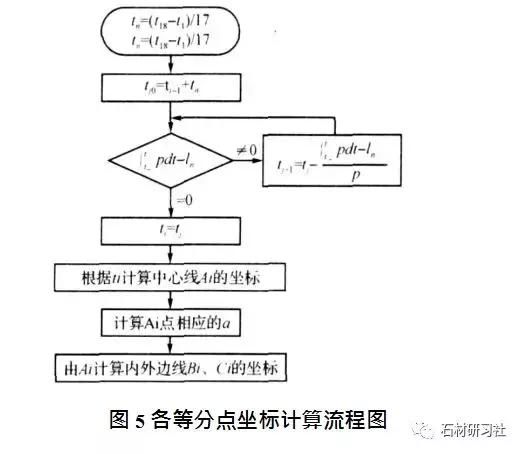

這樣橢圓旋轉樓梯的中心線、內外邊上各等分點 Ai 、B i 、Ci 的坐標均已求出 , 即可進行施工放樣。同時根據各點在水平面上的投影 , 可以製作樓梯踏步的面磚等。 Ai 、B i 、Ci ( i = 2 ～ 17) 計算流程見圖 5, 其中的參數等分變量 tn = 4. 543 57, 弧度等分變量 ln = 271. 817 56。

手算和 M atlab編程計算結果十分接近 , 現摘錄手算參數 t的計算結果見表 2。i = 20 ～ 32時計算方法類似。另一半對稱即可。
