1.本實用新型涉及廢水處理技術領域,具體涉及一種廢水三相分離裝置。
背景技術:
2.隨著工業的發展,各種汙水廢水的排放量越來越多,就需要厭氧反應器對汙水進行處理。通常,三相分離器是厭氧反應器的重要組成部分,通過成角度的集氣罩作用,可以使顆粒汙泥、廢水、沼氣進行分離,對保持汙泥量、促進沼氣排出有非常關鍵的作用。
3.根據申請號:cn202120989072.9的中國專利可知,公開了一種廢水厭氧生物處理用三相分離裝置,涉及廢水處理技術領域,包括分離箱,所述分離箱內壁頂部兩側均固定連接有緩衝組件,兩個所述緩衝組件的底部固定連接有分離板。本實用通過設置緩衝組件、分離板、第一斜板、第二斜板和箱門以及自鎖組件起到了壓力緩衝的作用,利用緩衝組件緩衝抵消第一斜板和第斜板受到的衝擊壓力,同時減少水衝擊造成的振動,延長裝置使用的壽命,增加分離隔板的設置,利用分離板隔開氣體,便於氣體的排放,增強分離的效果,方便開門,操作簡單方便快捷,便於除去雜質,鎖門方便,操作簡單,還通過設置排氣管、封閉罩、連接管和集氣袋,起到了方便收集氣體的作用。
4.目前一種廢水厭氧生物處理用三相分離裝置還存在著一些不足,例如:當固態雜質沉澱到分離箱底部後,遠離箱門的雜質,需要工作人員藉助工具或者身入到分離箱底部才能進行清理,導致工作人員不方便清理分離箱底部的雜質。
技術實現要素:
5.針對現有技術的不足,本實用新型提供了一種廢水三相分離裝置,解決了當固態雜質沉澱到分離箱底部後,遠離箱門的雜質,需要工作人員藉助工具或者身入到分離箱底部才能進行清理,導致工作人員不方便清理分離箱底部的雜質的問題。
6.本實用新型的上述技術目的是通過以下技術方案得以實現的:
7.一種廢水三相分離裝置,包括:廢水分離倉,所述廢水分離倉的頂面設置有進水管,所述廢水分離倉的一側設置有出水管,所述廢水分離倉的頂面設置有排氣管,所述廢水分離倉的內部底面固定安裝有安裝盒,所述安裝盒的內部活動套接有擋板;推泥組件,所述推泥組件設置在安裝盒的一側,用於推出淤泥。
8.通過採用上述技術方案,通過設置推泥組件,廢水通過進水管排入廢水分離倉的內部後,擋在安裝盒和擋板的左側,廢氣通過排氣管排出,廢水通過沉澱,廢水中的汙泥沉澱到廢水分離倉的底部,上層的沉澱水從擋板上方流到左側,從出水管流出,通過推泥組件,把沉澱在廢水分離倉底部的淤泥推送出廢水分離倉,方便工作人員收集。
9.較佳的,所述推泥組件包括:安裝孔,所述安裝孔開設在廢水分離倉的一側,所述安裝孔的內部固定安裝有液壓缸,所述安裝盒的兩側均開設有貫穿孔,所述安裝盒的一側設置有推泥板,所述液壓缸的活塞杆穿過兩個貫穿孔並延伸至安裝盒的外部,所述液壓缸的活塞杆與推泥板固定連接,所述廢水分離倉的一側開設有出泥口。
10.通過採用上述技術方案,通過設置液壓缸,當廢水分離後,工作人員啟動液壓缸,帶動推泥板,把遠離出泥口的淤泥,推送到出泥口旁,從而方便工作人員對廢水分離倉底部沉澱的淤泥進行收集清理。
11.較佳的,所述廢水分離倉的一側固定安裝有兩個卡塊,兩個所述卡塊之間活動卡接有密封板。
12.通過採用上述技術方案,通過設置密封板,當廢水沉澱過程中,通過密封板卡入卡塊之中,防止廢水從出泥口流出。
13.較佳的,所述安裝盒的內部固定安裝有兩個電動推桿,所述電動推桿的伸縮軸與擋板固定連接,所述擋板的底面固定安裝有限位塊。
14.通過採用上述技術方案,通過設置電動推桿,當廢水沉澱完成後,啟動電動推桿,帶動擋板下降,收縮到安裝盒內,使沉澱後上層的清水流淌到安裝盒的右側,從而對廢水中的淤泥進行分離。
15.較佳的,所述安裝盒的頂面固定安裝有兩個限位板,兩個所述限位板與擋板滑動套設在一起。
16.通過採用上述技術方案,通過設置限位板,當擋板通過電動推桿上升時,通過限位板,保證擋板上升的位置不會出現偏移。
17.較佳的,所述排氣管的內部設置有過濾網,所述過濾網的內部放置有活性炭。
18.通過採用上述技術方案,通過設置活性炭,廢氣中存在有毒有害物質或者異味,通過活性炭,對廢氣中的有毒有害物質或者異味進行吸附,保證廢氣排放的環保性。
19.綜上所述,本實用新型主要具有以下有益效果:
20.通過設置液壓缸,當廢水分離後,工作人員啟動液壓缸,帶動推泥板,把遠離出泥口的淤泥,推送到出泥口旁,從而方便工作人員對廢水分離倉底部沉澱的淤泥進行收集清理。
21.通過設置電動推桿,當廢水沉澱完成後,啟動電動推桿,帶動擋板下降,收縮到安裝盒內,使沉澱後上層的清水流淌到安裝盒的右側,從而對廢水中的淤泥進行分離。
附圖說明

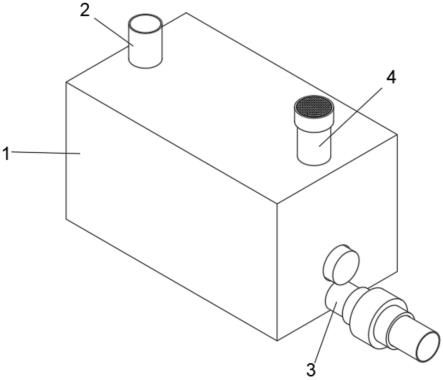

22.圖1是本實用新型的立體結構示意圖;
23.圖2是本實用新型的廢水分離倉橫切結構示意圖;
24.圖3是本實用新型的安裝盒豎切結構示意圖;
25.圖4是本實用新型的密封板拆分結構示意圖。
26.附圖標記:1、廢水分離倉;2、進水管;3、出水管;4、排氣管;5、安裝盒;6、擋板;7、安裝孔;8、液壓缸;9、貫穿孔;10、推泥板;11、出泥口;12、卡塊;13、密封板;14、電動推桿;15、限位板;16、限位塊;17、過濾網;18、活性炭。
具體實施方式
27.下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例。基於本實用新型中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下
所獲得的所有其他實施例,都屬於本實用新型保護的範圍。
28.參考圖1、圖2和圖4,一種廢水三相分離裝置,包括;廢水分離倉1,廢水分離倉1的頂面設置有進水管2,廢水分離倉1的一側設置有出水管3,廢水分離倉1的頂面設置有排氣管4,排氣管4的內部設置有過濾網17,過濾網17的內部放置有活性炭18,通過設置活性炭18,廢氣中存在有毒有害物質或者異味,通過活性炭18,對廢氣中的有毒有害物質或者異味進行吸附,保證廢氣排放的環保性,廢水分離倉1的內部底面固定安裝有安裝盒5,安裝盒5的內部活動套接有擋板6,擋板6與廢水分離倉1頂部有一定間隙供廢氣流通;推泥組件,推泥組件設置在安裝盒5的一側,用於推出淤泥,通過設置推泥組件,廢水通過進水管2排入廢水分離倉1的內部後,擋在安裝盒5和擋板6的左側,廢氣通過排氣管4排出,廢水通過沉澱,廢水中的汙泥沉澱到廢水分離倉1的底部,上層的沉澱水從擋板6上方流到左側,從出水管3流出,通過推泥組件,把沉澱在廢水分離倉1底部的淤泥推送出廢水分離倉1,方便工作人員收集。
29.參考圖1、圖2、圖3和圖4,推泥組件包括:安裝孔7,安裝孔7開設在廢水分離倉1的一側,安裝孔7的內部固定安裝有液壓缸8,液壓缸8為已有結構在此不作贅述,安裝盒5的兩側均開設有貫穿孔9,安裝盒5的一側設置有推泥板10,液壓缸8的活塞杆穿過兩個貫穿孔9並延伸至安裝盒5的外部,液壓缸8的活塞杆與推泥板10固定連接,廢水分離倉1的一側開設有出泥口11,通過設置液壓缸8,當廢水分離後,工作人員啟動液壓缸8,帶動推泥板10,把遠離出泥口11的淤泥,推送到出泥口11旁,從而方便工作人員對廢水分離倉1底部沉澱的淤泥進行收集清理,廢水分離倉1的一側固定安裝有兩個卡塊12,兩個卡塊12之間活動卡接有密封板13,通過設置密封板13,當廢水沉澱過程中,通過密封板13卡入卡塊12之中,防止廢水從出泥口11流出。
30.參考圖1、圖3和圖4,安裝盒5的內部固定安裝有兩個電動推桿14,電動推桿14為已有結構在此不作贅述,電動推桿14的伸縮軸與擋板6固定連接,擋板6的底面固定安裝有限位塊16,通過設置電動推桿14,當廢水沉澱完成後,啟動電動推桿14,帶動擋板6下降,收縮到安裝盒5內,使沉澱後上層的清水流淌到安裝盒5的右側,從而對廢水中的淤泥進行分離,安裝盒5的頂面固定安裝有兩個限位板15,兩個限位板15與擋板6滑動套設在一起,通過設置限位板15,當擋板6通過電動推桿14上升時,通過限位板15,保證擋板6上升的位置不會出現偏移。
31.工作原理:請參考圖1-圖4所示,廢水通過進水管2排入廢水分離倉1的內部後,擋在安裝盒5和擋板6的左側,廢氣通過排氣管4排出,廢水通過沉澱,廢水中的汙泥沉澱到廢水分離倉1的底部,啟動電動推桿14,帶動擋板6下降,收縮到安裝盒5內,使沉澱後上層的清水流淌到安裝盒5的右側,從出水管3流出,從而對廢水中的淤泥進行分離,工作人員打開密封板13,啟動液壓缸8,帶動推泥板10,把遠離出泥口11的淤泥,推送到出泥口11旁,從而方便工作人員對廢水分離倉1底部沉澱的淤泥進行收集清理。
32.儘管已經示出和描述了本實用新型的實施例,對於本領域的普通技術人員而言,可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型,本實用新型的範圍由所附權利要求及其等同物限定。
