給排水圖紙DN代表什麼（給排水設計DN）

2023-04-18 04:46:43

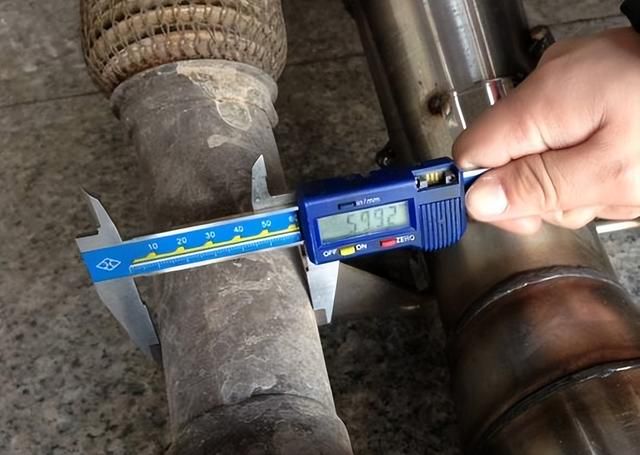

本篇主要講「管徑」，這是個頭疼的問題，麻煩主要在於各種表示方法。本文將為大家解讀外徑（De）、普通圓的直徑/外徑（Φ）、公稱直徑（DN）的用法和區別。DN 、De、Φ都表示什麼？▼ 01 DN是指管道的公稱直徑 通常用來描述：鍍鋅鋼管公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，意義同有縫管。它與英制單位的對應關係如下：

公稱通徑(nominal diameter)，又稱平均外徑(meanoutside diameter)。這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之平均值當作管徑稱呼。DN是公稱通徑，公稱通徑(或叫公稱直徑)，就是各種管子與管路附件的通用口徑。公稱通徑是供參考用的一個方便的圓整數，與加工尺寸僅呈不嚴格的關係。同一公稱直徑的管子與管路附件均能相互連接，具有互換性。它不是實際意義上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等。例如：焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。 02 De主要是指管道外徑 主要用於描述：無縫鋼管、PVC等塑料管道、和其它需要明確壁厚的管材一般採用De標註的，均需要標註成外徑X壁厚的形式。拿鍍鋅焊接鋼管為例，用DN、De兩種標註方法如下： DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm我們習慣於使用DN來標註焊接鋼管，在不涉及到壁厚的情況下很少使用De來標註管道；但是標註塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN。另外據在現場的實踐經驗：a、兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。 b、鍍鋅鋼管、PPR管均能採用以上兩種連接，只是小於50的管道用絲扣較方便，大於50的用法蘭比較可靠。

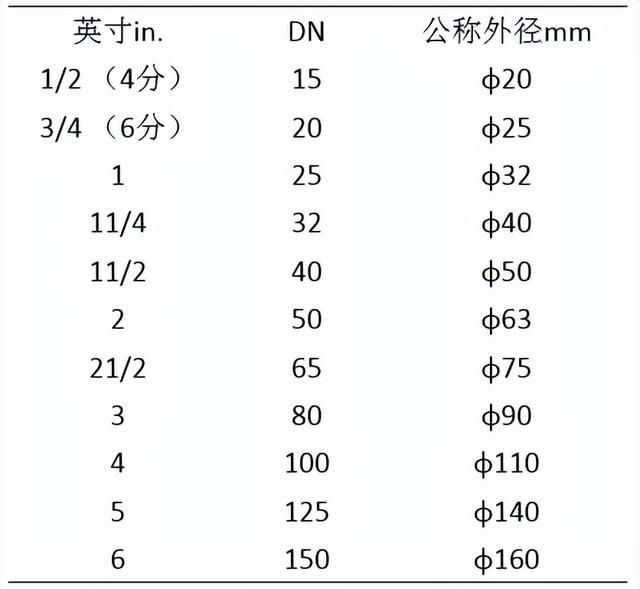

ps：如果是兩種不同材質的金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，最好要用法蘭連接，並用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。Φ還能表示管材的外徑，但是此時應該在其後面乘以壁厚。 03 Φ表示普通圓的直徑當然了，Φ還能表示管材的外徑，但是此時應該在其後面乘以壁厚。如：Φ25×3，表示外徑為25mm，壁厚為3mm的管材。對無縫鋼管或者有色金屬管道，應標註「外徑×壁厚」。如：Φ107×4，其中Φ可省略。中國、ISO和日本的部分鋼管標註採用壁厚尺寸表示鋼管壁厚系列。對於這類鋼管，表示方法為管外徑×壁厚。如：Φ60.5×3.8各管材公稱直徑和外徑對照表

DN 、De、Dg、Φ 的區別▼DN Nominal diameterDe external diameterDg diameter gong(漢語拼音「公」的聲母) 這下你就明白了,Dg 是國產貨，有中國特色的國產貨，現在都不用了。 DN 、De、Dg 、Φ的關係 De 量的是管道外壁的直徑DN 是 De 減一半管壁的厚度得的數Dg 一般沒人用Φ表示普通圓的直徑管徑應以 mm 為單位，管徑的表達方式應符合下列規定：

水煤氣輸送鋼管(鍍鋅或非鍍鋅)、鑄鐵管等管材，管徑宜以公稱直徑DN表示；無縫鋼管、焊接鋼管(直縫或螺旋縫)、銅管、不鏽鋼管等管材，管徑宜以外徑×壁厚Φ表示；鋼筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑 d 表示；塑料管材，管徑宜按產品標準的方法表示；當設計均用公稱直徑 DN 表示管徑時，應有公稱直徑 DN 與相應產品規格對照表。
建築排水用硬聚氯乙烯管材規格用 de(公稱外徑)×e(公稱壁厚)表示(GB 5836.1-92)，給水用聚丙烯(PP)管材規格用 de×e 表示(公稱外徑×壁厚) 塑料管在工程圖上的標示。公制標示 ( metric dimension size )以DN表示一般稱為「公稱尺寸」，它不是管外徑、也不是管內徑。是外徑與內徑的平均值，我們稱平均內徑。例如：外徑 63mm 的塑料管之公制標示 ( mm dimension size ) DN50ISO 公制標示 ( ISO metric dimension size )以 Da 表示 PVC 管，ABS 管之管外徑以 De 表示 PP 管，PE 管之管外徑例如：外徑 63mm 的塑料管之公制標示 ( mm dimension size ) Da63 對 PVC 管，ABS 管而言。總結：De、DN、d、ф的各自表示範圍！
De-- PPR、PE管、聚丙烯管外徑 DN-- 聚乙烯（PVC）管、鑄鐵管、鋼塑複合管、鍍鋅鋼管公稱直徑 d -- 混凝土管公稱直徑 ф-- 無縫鋼管或者有色金屬管道應標註「外徑×壁厚」
,
