時鐘信號的恢復方法、裝置及電路、家電設備及其控制器與流程
2023-05-20 20:37:03 1
1.本技術涉及家電技術領域，具體而言，涉及一種時鐘信號的恢復方法、裝置及電路、家電設備及其控制器。
背景技術：
2.在空調控制器領域，常用dsp控制晶片產生時鐘信號，通過傳輸線輸入到數據晶片時鐘接口，通過與數據控制信號進行比較，完成控制電平的輸出，但是由於傳輸線路中存在雜散電容、雜散電感或傳輸線反射，可能導致時鐘信號衰減失真，進而導致輸出錯誤數據，出現不穩定的情況。
3.針對上述時鐘信號在傳輸過程中發生異常的技術問題，目前尚未提出有效的解決方案。
技術實現要素：
4.本技術實施例中提供一種時鐘信號的恢復方法、裝置及電路、家電設備及其控制器，以解決時鐘信號在傳輸過程中發生異常的技術問題。
5.為解決上述技術問題，根據本技術實施例的一個方面，提供了一種時鐘信號的恢復電路，包括：時鐘產生電路，用於產生時鐘信號；運算放大電路，與所述時鐘產生電路連接，用於產生適配的參考電壓；信號恢復比較電路，分別與所述時鐘產生電路和所述運算放大電路連接，用於在根據所述時鐘信號的採樣電壓和所述參考電壓確定所述時鐘信號異常的情況下，恢復正常時鐘信號。
6.可選地，所述運算放大電路包括：運算放大器和與所述運算放大器連接的第一外圍電路，所述運算放大器用於在所述第一外圍電路的協助下在預設電壓範圍內對所述參考電壓的電壓值進行按需調整。
7.可選地，所述運算放大器具有同相輸入端、反向輸入端、電源正極連接端、電源負極連接端以及與所述信號恢復比較電路連接的輸出端；所述第一外圍電路包括：阻值可調的第二電阻、第三電阻、第四電阻、第一電容、第二電容、第三電容以及第四電容，其中：所述第二電阻的第一端接地，所述第二電阻的第二端與所述運算放大器的同相輸入端連接；所述第三電阻的一端和所述第四電阻的一端連接至所述運算放大器的反向輸入端，所述第三電阻的另一端和所述第二電阻的第三端連接至所述時鐘產生電路，所述第四電阻的另一端與所述運算放大器的輸出端連接；所述第一電容的一端和所述第二電容的一端接地，所述第一電容的另一端和所述第二電容的另一端連接至所述運算放大器的電源正極連接端；所述第三電容的一端和所述第四電容的一端接地，所述第三電容的另一端和所述第四電容的另一端連接至所述運算放大器的電源負極連接端。
8.可選地，所述信號恢復比較電路包括：信號恢復比較器和與所述信號恢復比較器連接的第二外圍電路，所述信號恢復比較器用於在所述第二外圍電路的協助下，比較所述時鐘信號的採樣電壓和所述參考電壓，並在比較結果表明所述時鐘信號異常的情況下，恢
復正常時鐘信號。
9.可選地，所述信號恢復比較器具有同相輸入端、與所述運算放大電路連接的反向輸入端、電源正極連接端、接地的電源負極連接端以及與輸出端；所述第二外圍電路包括第一電阻、第五電容和第六電容，其中：所述第一電阻的一端與所述信號恢復比較器的同相輸入端連接，所述第一電阻的另一端用於接收採樣電壓；所述第五電容的一端和所述第六電容的一端接地，所述第五電容的另一端和所述第六電容的另一端連接至所述信號恢復比較器的電源正極連接端。
10.可選地，所述時鐘產生電路包括控制晶片、第一三極體以及第二三極體，其中：所述第一三極體的一端連接至所述控制晶片的一個控制端，所述第二三極體的一端連接至所述控制晶片的另一個控制端，所述第一三極體的另一端和所述第二三極體的另一端連接至所述運算放大電路。
11.可選地，所述恢復電路還包括：第一電壓跟隨器和第六電阻，其中，所述第一電壓跟隨器的一端用於接收發生異常時的時鐘信號，所述第一電壓跟隨器的另一端和所述第六電阻的一端連接至所述信號恢復比較電路，所述第六電阻的另一端接地。
12.可選地，所述恢復電路還包括：第二電壓跟隨器和第五電阻，其中，所述第二電壓跟隨器的一端用於接收恢復正常時的時鐘信號，所述第二電壓跟隨器的另一端和所述第五電阻的一端連接至所述信號恢復比較電路，所述第五電阻的另一端接地。
13.根據本技術實施例的另一方面，還提供了一種家電設備的控制器，包括上述的時鐘信號的恢復電路。
14.根據本技術實施例的另一方面，還提供了一種家電設備，包括上述的家電設備的控制器。
15.根據本技術實施例的另一方面，還提供了一種時鐘信號的恢復方法，包括：獲取時鐘產生電路的時鐘信號的採樣電壓並利用運算放大電路產生適配的參考電壓；利用信號恢復比較電路，比較所述時鐘信號的採樣電壓和所述參考電壓，並在比較結果表明所述時鐘信號異常的情況下，恢復正常時鐘信號。
16.可選地，恢復正常時鐘信號，包括：在所述信號恢復比較電路中信號恢復比較器的同相輸入端的輸入電壓大於基準電壓的情況下，輸出所述信號恢復比較器的電源正極連接端接收到的電源正電壓；在所述信號恢復比較器的同相輸入端的輸入電壓小於所述基準電壓的情況下，輸出所述信號恢復比較器的電源負極連接端接收到的電源負電壓。
17.根據本技術實施例的另一方面，還提供了一種時鐘信號的恢復裝置，包括：處理單元，用於獲取時鐘產生電路的時鐘信號的採樣電壓並利用運算放大電路產生適配的參考電壓；恢復單元，用於利用信號恢復比較電路，比較所述時鐘信號的採樣電壓和所述參考電壓，並在比較結果表明所述時鐘信號異常的情況下，恢復正常時鐘信號。
18.可選地，恢復單元還用於：在所述信號恢復比較電路中信號恢復比較器的同相輸入端的輸入電壓大於基準電壓的情況下，輸出所述信號恢復比較器的電源正極連接端接收到的電源正電壓；在所述信號恢復比較器的同相輸入端的輸入電壓小於所述基準電壓的情況下，輸出所述信號恢復比較器的電源負極連接端接收到的電源負電壓。
19.根據本技術實施例的另一方面，還提供了一種計算機可讀存儲介質，該存儲介質包括存儲的程序，程序被處理器執行時實現上述的方法。
20.根據本技術實施例的另一方面，還提供了一種電子設備，包括：一個或多個處理器；存儲裝置，用於存儲一個或多個程序，當所述一個或多個程序被所述一個或多個處理器執行時，使得所述一個或多個處理器實現上述的方法。
21.根據本技術的一個方面，提供了一種電腦程式產品或電腦程式，該電腦程式產品或電腦程式包括計算機指令，該計算機指令存儲在計算機可讀存儲介質中。計算機設備的處理器從計算機可讀存儲介質讀取該計算機指令，處理器執行該計算機指令，使得該計算機設備執行上述方法中任一實施例的步驟。
22.應用本技術的技術方案，通過運算放大電路產生適配的參考電壓，通過信號恢復比較電路比較時鐘信號的採樣電壓和參考電壓，在比較結果表明時鐘信號異常的情況下，恢復正常時鐘信號，從而可以對由於信號傳輸過程中雜散電容、雜散電感或傳輸線反射引起的時鐘信號衰減失真等異常進行恢復校準，進而可以解決時鐘信號在傳輸過程中發生異常的技術問題。
附圖說明

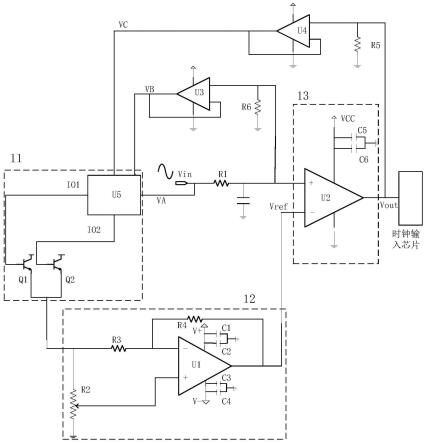

23.圖1是根據本技術實施例的一種可選的時鐘信號的恢復電路的示意圖；
24.圖2是根據本技術實施例的一種可選的時鐘信號的恢復方案的示意圖；
25.圖3是根據本技術實施例的一種可選的時鐘信號的恢復方法的流程圖；
26.圖4是根據本技術實施例的一種可選的時鐘信號的恢復裝置的示意圖；
27.圖5是根據本技術實施例的一種電子設備的結構框圖。
具體實施方式
28.為了使本技術的目的、技術方案和優點更加清楚，下面將結合附圖對本技術作進一步地詳細描述，顯然，所描述的實施例僅僅是本技術一部分實施例，而不是全部的實施例。基於本技術中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬於本技術保護的範圍。
29.在本技術實施例中使用的術語是僅僅出於描述特定實施例的目的，而非旨在限制本技術。在本技術實施例和所附權利要求書中所使用的單數形式的「一種」、「所述」和「該」也旨在包括多數形式，除非上下文清楚地表示其他含義，「多種」一般包含至少兩種。
30.應當理解，本文中使用的術語「和/或」僅僅是一種描述關聯對象的關聯關係，表示可以存在三種關係，例如，a和/或b，可以表示：單獨存在a，同時存在a和b，單獨存在b這三種情況。另外，本文中字符「/」，一般表示前後關聯對象是一種「或」的關係。
31.應當理解，儘管在本技術實施例中可能採用術語第一、第二、第三等來描述某些技術特徵，但這些技術特徵不應限於這些術語。這些術語僅用來將這些技術特徵區分開。
32.取決於語境，如在此所使用的詞語「如果」、「若」可以被解釋成為「在
……
時」或「當
……
時」或「響應於確定」或「響應於檢測」。類似地，取決於語境，短語「如果確定」或「如果檢測(陳述的條件或事件)」可以被解釋成為「當確定時」或「響應於確定」或「當檢測(陳述的條件或事件)時」或「響應於檢測(陳述的條件或事件)」。
33.還需要說明的是，術語「包括」、「包含」或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的商品或者裝置不僅包括那些要素，而且還包括沒有明確
列出的其他要素，或者是還包括為這種商品或者裝置所固有的要素。在沒有更多限制的情況下，由語句「包括一個
……」
限定的要素，並不排除在包括所述要素的商品或者裝置中還存在另外的相同要素。
34.實施例1
35.本技術通過一種時鐘信號恢復校準電路及邏輯判斷，對由於信號傳輸過程中雜散電容、雜散電感或傳輸線反射引起的信號衰減失真進行恢復校準，解決了時鐘信號錯誤產生數據輸出錯誤的問題。根據本技術實施例的一個方面，提供了一種時鐘信號的恢復電路的實施例，如圖1所示，包括：
36.時鐘產生電路11，用於產生時鐘信號。
37.可選地，時鐘產生電路包括控制晶片u5(如dsp晶片)、第一三極體q1以及第二三極體q2，第一三極體的一端連接至控制晶片的一個控制端，第二三極體的一端連接至控制晶片的另一個控制端，第一三極體的另一端和第二三極體的另一端連接至運算放大電路中的第三電阻r3。
38.運算放大電路12，與時鐘產生電路連接，用於產生適配的參考電壓。
39.可選地，運算放大電路包括：運算放大器u1和與運算放大器連接的第一外圍電路，運算放大器用於在第一外圍電路的協助下在預設電壓範圍內對參考電壓的電壓值進行按需調整。
40.上述運算放大器具有同相輸入端、反向輸入端、電源正極連接端、電源負極連接端以及與信號恢復比較電路連接的輸出端。
41.上述第一外圍電路包括：阻值可調的第二電阻r2、第三電阻r3、第四電阻r4、第一電容c1、第二電容c2、第三電容c3以及第四電容c4，第二電阻的第一端接地，第二電阻的第二端與運算放大器的同相輸入端連接；第三電阻的一端和第四電阻的一端連接至運算放大器的反向輸入端，第三電阻的另一端和第二電阻的第三端連接至時鐘產生電路，第四電阻的另一端與運算放大器的輸出端連接；第一電容的一端和第二電容的一端接地，第一電容的另一端和第二電容的另一端連接至運算放大器的電源正極連接端；第三電容的一端和第四電容的一端接地，第三電容的另一端和第四電容的另一端連接至運算放大器的電源負極連接端。
42.信號恢復比較電路13，分別與時鐘產生電路和運算放大電路連接，用於在根據時鐘信號的採樣電壓和參考電壓確定時鐘信號異常的情況下，恢復正常時鐘信號。
43.可選地，信號恢復比較電路包括：信號恢復比較器u2和與信號恢復比較器連接的第二外圍電路，信號恢復比較器用於在第二外圍電路的協助下，比較時鐘信號的採樣電壓和參考電壓，並在比較結果表明時鐘信號異常的情況下，恢復正常時鐘信號。
44.上述信號恢復比較器具有同相輸入端、與運算放大電路連接的反向輸入端、電源正極連接端、接地的電源負極連接端以及與輸出端。
45.上述第二外圍電路包括第一電阻r1、第五電容c5和第六電容c6，第一電阻的一端與信號恢復比較器的同相輸入端連接，第一電阻的另一端用於接收採樣電壓；第五電容的一端和第六電容的一端接地，第五電容的另一端和第六電容的另一端連接至信號恢復比較器的電源正極連接端。
46.可選地，恢復電路還包括：第一電壓跟隨器u3和第六電阻r6，第一電壓跟隨器的一
端用於接收發生異常時的時鐘信號，第一電壓跟隨器的另一端和第六電阻的一端連接至信號恢復比較電路，第六電阻的另一端接地。
47.可選地，恢復電路還包括：第二電壓跟隨器u4和第五電阻r5，第二電壓跟隨器的一端用於接收恢復正常時的時鐘信號，第二電壓跟隨器的另一端和第五電阻的一端連接至信號恢復比較電路，第五電阻的另一端接地。
48.採用本技術的技術方案，通過運算放大電路產生適配的參考電壓，通過信號恢復比較電路比較時鐘信號的採樣電壓和參考電壓，在比較結果表明時鐘信號異常的情況下，恢復正常時鐘信號，從而可以對由於信號傳輸過程中雜散電容、雜散電感或傳輸線反射引起的時鐘信號衰減失真等異常進行恢復校準，進而可以解決時鐘信號在傳輸過程中發生異常的技術問題。
49.實施例2
50.在空調機組上電時，控制晶片產生時鐘信號，時鐘信號通過一組rc濾波器電路，輸入到數據輸出晶片，完成數據的輸出顯示。由於時鐘信號經過一段傳輸線，由於雜散電容、雜散電感或傳輸線反射，這些時鐘信號在長跡線上會衰減和失真。導致輸出晶片輸出信號與原本的信號不匹配，輸出錯誤的數據。因此，本技術設計一種自適應時鐘信號恢復電路及判斷方案，作為一種可選的實施例，下文結合圖1、圖2，以具體實施方式進一步詳述本技術的技術方案：
51.在本技術中各個符號的釋義如下：t，時鐘信號周期；vref，基準電壓；n，採樣次數(如5次)；vh，信號高；vl，低電平；vmax，n次採樣中的最大值；vmin，n次採樣中的最小值。
52.r1，電阻器件，輸入信號濾波電阻；r2，可調節電阻器，調節正相輸入電壓大小；r3、r4，主要控制電路電壓比例；r5，r6，分壓電阻；u1、u2，u1為參考電壓適應運算放大器，u2為信號恢復比較器；u3，u4，電壓跟隨器；c1-c6，運放電源濾波電容，保持電源波形無雜波；u5，控制dsp晶片，輸出時鐘信號；vb，失真時鐘電壓採樣；vc，恢復時鐘電壓採樣；io1，io2，電壓切換信號控制；q1，q2，三極體；v1，v2預設定電壓。
53.1)通過運算放大器u1及其搭配電路，可以對參考基準電壓進行調節，輸入電壓可以在電壓負值與最高電壓之間調節。
54.2)α為電位器設置值與接地電壓的比值，這是輸入電壓的小數部分，該值將施加到運算放大器的同相終端，並由同相增益放大。其中r2＝r2*a+r2*b，電位器r2建議為8圈以內，阻值建議50kω以內。
55.3)此電路的傳遞函數為r3、r4建議一致，阻值為20-30kω，保持增益誤差較小。
56.4)後端電路通過電壓比較器u2及其外圍電路完成對衰減時鐘信號的恢復，時鐘信號a進入比較器同相輸入端，通過與反相輸入端預設的基準電壓進行比較，可以恢復成完整的數位訊號，同相輸入超過基準電壓時，輸出比較器電源正電壓，同相輸入低於基準電壓時，輸出電壓為比較器電源負電壓。
57.5)使用快速傳播延遲比較器，比較器電源在
±
15v以內，輸入信號a頻率小於20mhz。
58.電路上電後，控制晶片u5輸出時鐘信號，在vb處對失真電壓信號進行採樣，採樣之後存在如下兩種流程：
59.流程1：若採樣電壓大於設定的電壓v2，則在信號周期內n次採樣電壓，若採樣電壓大於v2，則io1輸出高電平、io2輸出低電平，以指示參考電壓適應運算放大器u1將預設電壓v1設定為基準電壓vref。
60.流程2：若採樣電壓小於設定的電壓v2，則在信號周期內n次採樣電壓，若採樣電壓大於v2，則跳轉到流程1，若採樣電壓小於v2，則io1輸出低電平、io2輸出高電平。
61.電路中失真的時鐘信號vin輸出到比較器同相端，基準電壓設置vref輸入模擬比較器反相端子，經由比較器響應，當vin＞vref時，輸出高電平，當vin＜vref時，比較器輸出低電平。
62.繼續對vb處電壓進行採樣，在信號周期內採樣n次，若n次採樣的最大值vmax及最小值vmin均與信號周期最大值vh和最小值vl相等，則判斷信號恢復正常，若不相等，則對輸入信號重新採樣判斷。
63.本技術通過對信號在線路中傳輸的過程進行分析，解決了時鐘信號被幹擾引起的時鐘衰減失真問題，可以在數據晶片接收端得到完整的時鐘信號，可處理的時鐘信號頻率在20mhz以內。
64.實施例3
65.根據本技術實施例的一個方面，提供了一種家電設備的控制器的實施例，包括上述的時鐘信號的恢復電路，其具體實施方式參見前述實施例。
66.實施例4
67.根據本技術實施例的一個方面，提供了一種家電設備的實施例，包括上述的家電設備的控制器，其具體實施方式參見前述實施例。
68.實施例5
69.根據本技術實施例的一個方面，提供了一種時鐘信號的恢復方法的實施例，如圖3所示，該方法包括以下步驟：
70.步驟s1，獲取時鐘產生電路的時鐘信號的採樣電壓並利用運算放大電路產生適配的參考電壓。
71.步驟s2，利用信號恢復比較電路，比較時鐘信號的採樣電壓和參考電壓，並在比較結果表明時鐘信號異常的情況下，恢復正常時鐘信號。
72.在信號恢復比較電路中信號恢復比較器的同相輸入端的輸入電壓大於基準電壓的情況下，輸出信號恢復比較器的電源正極連接端接收到的電源正電壓；在信號恢復比較器的同相輸入端的輸入電壓小於基準電壓的情況下，輸出信號恢復比較器的電源負極連接端接收到的電源負電壓。
73.通過上述步驟，通過運算放大電路產生適配的參考電壓，通過信號恢復比較電路比較時鐘信號的採樣電壓和參考電壓，在比較結果表明時鐘信號異常的情況下，恢復正常時鐘信號，從而可以對由於信號傳輸過程中雜散電容、雜散電感或傳輸線反射引起的時鐘信號衰減失真等異常進行恢復校準，進而可以解決時鐘信號在傳輸過程中發生異常的技術問題。
74.需要說明的是，對於前述的各方法實施例，為了簡單描述，故將其都表述為一系列
的動作組合，但是本領域技術人員應該知悉，本技術並不受所描述的動作順序的限制，因為依據本技術，某些步驟可以採用其他順序或者同時進行。其次，本領域技術人員也應該知悉，說明書中所描述的實施例均屬於優選實施例，所涉及的動作和模塊並不一定是本技術所必須的。
75.通過以上的實施方式的描述，本領域的技術人員可以清楚地了解到根據上述實施例的方法可藉助軟體加必需的通用硬體平臺的方式來實現，當然也可以通過硬體，但很多情況下前者是更佳的實施方式。基於這樣的理解，本技術的技術方案本質上或者說對現有技術做出貢獻的部分可以以軟體產品的形式體現出來，該計算機軟體產品存儲在一個存儲介質(如rom/ram、磁碟、光碟)中，包括若干指令用以使得一臺終端設備(可以是手機，計算機，伺服器，或者網絡設備等)執行本技術各個實施例所述的方法。
76.實施例6
77.根據本技術實施例的另一個方面，還提供了一種用於實施上述時鐘信號的恢復方法的時鐘信號的恢復裝置的實施例，如圖4所示，該裝置可以包括：
78.處理單元41，用於獲取時鐘產生電路的時鐘信號的採樣電壓並利用運算放大電路產生適配的參考電壓；恢復單元43，用於利用信號恢復比較電路，比較時鐘信號的採樣電壓和參考電壓，並在比較結果表明時鐘信號異常的情況下，恢復正常時鐘信號。
79.可選地，恢復單元還用於：在信號恢復比較電路中信號恢復比較器的同相輸入端的輸入電壓大於基準電壓的情況下，輸出信號恢復比較器的電源正極連接端接收到的電源正電壓；在信號恢復比較器的同相輸入端的輸入電壓小於基準電壓的情況下，輸出信號恢復比較器的電源負極連接端接收到的電源負電壓。
80.通過上述模塊，通過運算放大電路產生適配的參考電壓，通過信號恢復比較電路比較時鐘信號的採樣電壓和參考電壓，在比較結果表明時鐘信號異常的情況下，恢復正常時鐘信號，從而可以對由於信號傳輸過程中雜散電容、雜散電感或傳輸線反射引起的時鐘信號衰減失真等異常進行恢復校準，進而可以解決時鐘信號在傳輸過程中發生異常的技術問題。
81.此處需要說明的是，上述模塊與對應的步驟所實現的示例和應用場景相同，但不限於上述實施例所公開的內容。需要說明的是，上述模塊作為裝置的一部分可以運行在相應的硬體環境中，可以通過軟體實現，也可以通過硬體實現，其中，硬體環境包括網絡環境。
82.實施例7
83.本實施例提供一種電子設備(如冰箱、空氣淨化器等家電)，所述電子設備，包括：處理器201、存儲器202、以及傳輸裝置203，如圖5所示，該終端還可以包括輸入輸出設備204；其中：
84.存儲器202可用於存儲軟體程序以及模塊，如本技術實施例中的方法和裝置對應的程序指令/模塊，處理器201通過運行存儲在存儲器202內的軟體程序以及模塊，從而執行各種功能應用以及數據處理，即實現上述的方法。存儲器202可包括高速隨機存儲器，還可以包括非易失性存儲器，如一個或者多個磁性存儲裝置、快閃記憶體、或者其他非易失性固態存儲器。在一些實例中，存儲器202可進一步包括相對於處理器201遠程設置的存儲器，這些遠程存儲器可以通過網絡連接至終端。上述網絡的實例包括但不限於網際網路、企業內部網、區域網、移動通信網及其組合。
85.上述的傳輸裝置203用於經由一個網絡接收或者發送數據，還可以用於處理器與存儲器之間的數據傳輸。上述的網絡具體實例可包括有線網絡及無線網絡。在一個實例中，傳輸裝置203包括一個網絡適配器(network interface controller，nic)，其可通過網線與其他網絡設備與路由器相連從而可與網際網路或區域網進行通訊。在一個實例中，傳輸裝置203為射頻(radio frequency，rf)模塊，其用於通過無線方式與網際網路進行通訊。
86.其中，具體地，存儲器202用於存儲應用程式。
87.處理器201可以通過傳輸裝置203調用存儲器202存儲的應用程式，以執行上述實施例中的步驟。
88.實施例8
89.本技術實施例提供了一種軟體，該軟體用於執行上述實施例及優選實施方式中描述的技術方案。
90.本技術實施例提供了一種非易失性計算機存儲介質，所述計算機存儲介質存儲有計算機可執行指令，該計算機可執行指令可執行上述任意方法實施例中的對文檔中的內容進行編輯的方法。
91.上述存儲介質中存儲有上述軟體，該存儲介質包括但不限於：光碟、軟盤、硬碟、可擦寫存儲器等。
92.上述產品可執行本技術實施例所提供的方法，具備執行方法相應的功能模塊和有益效果。未在本實施例中詳盡描述的技術細節，可參見本技術實施例所提供的方法。
93.本技術實施例的電子設備以多種形式存在，包括但不限於：
94.(1)移動通信設備:這類設備的特點是具備移動通信功能，並且以提供話音、數據通信為主要目標。這類終端包括:智慧型手機(例如iphone)、多媒體手機、功能性手機，以及低端手機等。
95.(2)超移動個人計算機設備：這類設備屬於個人計算機的範疇，有計算和處理功能，一般也具備移動上網特性。這類終端包括：pda、mid和umpc設備等，例如ipad。
96.(3)可攜式娛樂設備：這類設備可以顯示和播放多媒體內容。該類設備包括:音頻、視頻播放器(例如ipod)，掌上遊戲機，電子書，以及智能玩具和可攜式車載導航設備。
97.(4)伺服器:提供計算服務的設備，伺服器的構成包括處理器、硬碟、內存、裝置總線等，伺服器和通用的計算機架構類似，但是由於需要提供高可靠的服務，因此在處理能力、穩定性、可靠性、安全性、可擴展性、可管理性等方面要求較高。
98.(5)其他具有數據交互功能的電子裝置，例如電視機、車載大屏等。
99.以上所描述的裝置實施例僅僅是示意性的，其中所述作為分離部件說明的單元可以是或者也可以不是物理上分開的，作為單元顯示的部件可以是或者也可以不是物理單元，即可以位於一個地方，或者也可以分布到多個網絡單元上。可以根據實際的需要選擇其中的部分或者全部模塊來實現本實施例方案的目的。
100.通過以上的實施方式的描述，本領域的技術人員可以清楚地了解到各實施方式可藉助軟體加必需的通用硬體平臺的方式來實現，當然也可以通過硬體。基於這樣的理解，上述技術方案本質上或者說對現有技術做出貢獻的部分可以以軟體產品的形式體現出來，該計算機軟體產品可以存儲在計算機可讀存儲介質中，如rom/ram、磁碟、光碟等，包括若干指令用以使得一臺計算機設備(可以是個人計算機，伺服器，或者網絡設備等)執行各個實施
例或者實施例的某些部分所述的方法。
101.最後應說明的是：以上實施例僅用以說明本技術的技術方案，而非對其限制；儘管參照前述實施例對本技術進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特徵進行等同替換；而這些修改或者替換，並不使相應技術方案的本質脫離本技術各實施例技術方案的精神和範圍。
