直流電路：

電流：

電流：電荷(電子或正負離子)有規則的定向移動。

直流電流：電流的大小和方向都不隨時間的變化而變化這種電流稱為直流電流。

交流電流：電流的大小和方向如果隨時間按一定的規律反覆交替的變化,這種電流稱為交流電。

電路：

電路：電流流通的閉合迴路。一般有四部分組成：

電源；負載；連接導線；控制和保護裝置。

電阻：

電阻：自由電子在物體中作定向運動時，不可避免的會遇到阻力，這種阻力是由於電子和物體中的原子發生碰撞而產生的。物體中存在的這種阻礙電流通過的阻力就叫電阻。

電阻用符號R或r表示

單位：歐姆（Ω），千歐（KΩ），兆歐（MΩ）。

1兆歐（MΩ）=1000千歐（KΩ）；

1千歐（KΩ）=1000歐（Ω）。

電阻與溫度的關係：一般金屬導體溫度升高電阻增大(正溫度係數)，空調中的感溫頭電阻隨溫度升高而降低(負溫度係數)。

電壓及歐姆定律：

電壓：在電路中，任意兩點之間的電位差稱為電壓。

電壓單位：伏特(V)，千伏(KV)，毫伏(mV)；

單位換算：1KV=1000V，1V=1000mV。

歐姆定律：在一段電路中，流過導體的電流與電壓成正比與電阻成反比。

I=U/R R=U/I U=IR

電功和電功率：

電功：電流流過電路時，電場力使電荷從一點移動到另一點所做的功稱為電功。用A表示單位焦耳(J)：

A=I2Rt

1度=1KWh=1000w×3600s=3600000j

電功率：單位時間內電流所做的功叫電功率；用P表示單位瓦特(W)。

單位：W，KW，MW，1MW=100OKW，1KW=1000W。

P=IU=U2/R。

電阻的串並聯：

串聯：幾個電阻依次相連中間無分支的連接。

I=I1=I2=I3 U=U1 U2 U3 R=R1 R2 R3

並聯：電阻的兩端分別並接在一起。

U=U1=U2=U3；I=I1 I2 I3。

1/R=1/R1 1/R2 1/R3；幾個相同的電阻R=R0/n。

電容器：

電容器和電容：

電容器：被絕緣介質隔開的兩個導體的總體叫電容器。

電容：電容器任一極板上所帶的電量與所加電壓之比叫電容的容量。簡稱電容。用C表示單位法拉(F)。

1F=1000000μF 1μF=1000000pF

電容的參數和種類：

額定工作電壓：電容器能夠長時間穩定的工作的直流電壓。也稱耐壓。

電容器接在交流電路中額定電壓不能低於交流電的最大值，否則電容器將被擊穿。

允許誤差 0-0級 1%，0級 ±2%。

Ⅰ級±5%，Ⅱ級±10%，Ⅲ級±20%。

電容器的種類：電解電容、瓷片、滌綸、雲母、玻璃、蠟紙、空氣、金屬氧化膜、鉭。

電容器的串並聯：

電容器的串聯：

1/C=1/C1 1/C2 1/C3；

幾個相同的電容，C=Co/n。

電容器的並聯：

C=C1 C2 C3。

交流電路：

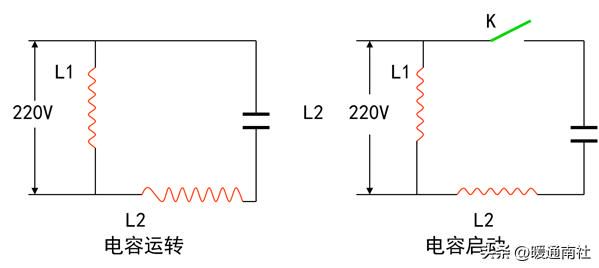

電容啟動和電容運轉電路：

當轉速達到75%-80%離心開關斷開。

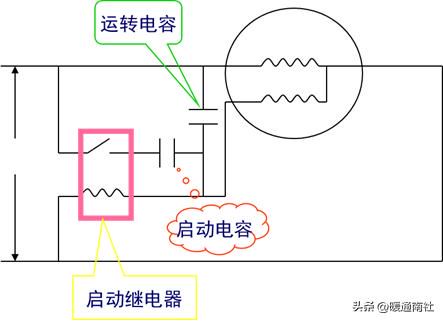

繼電器輔助電容啟動：

壓縮機強制啟動：

當壓縮機線圈阻值正常而不能啟動時可採用一下方法強制啟動。

1.增加一到兩倍的啟動電容，啟動後取消。

2.短時間內(5秒鐘內)兩相電源強制拖動，具體做法是：壓力達到平衡後，用三項電源的兩相分別接在S，R上零線接在C上。

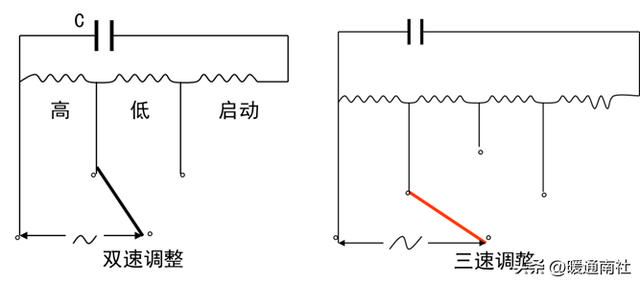

風速調整：

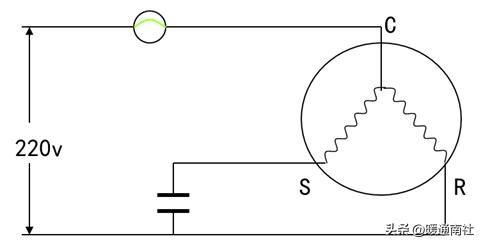

單相壓縮機電路：

一般情況下啟動繞阻的電阻比運行繞阻的電阻大

R SR= RSC RCR

C-Common-公共的，共同的。

S-Start-啟動器，開動，發動。

R-Revolve-旋轉，運行。

變壓器：

進行電壓變換的元器件：

U1×I1=U2×I2；I1/I2=U2/U1=n2/n1。

空調常用電子元件：

電阻器：

(一)固定電阻：

固定電阻是最常用的電阻器，由碳膜電阻，碳質電阻，金屬膜電阻，線繞電阻等。用符號表示，現在一般用色環表示阻值。

第一道色環表示阻值的最大一位數值；

第二道色環表示第二位數值；

第三道色環表示阻止末尾應有幾個零。

第四道色環表示阻值的誤差級別。

(二)熱敏電阻器

電阻隨溫度的變化而變化，是一種熱電交換元件。

用途：溫度測量控制和補償。

按阻值隨溫度的變化情況分為：正溫度係數和負溫度係數兩種。空調用的溫度傳感器是負溫度係數。

如，美的空調阻溫表：

(三)壓敏電阻器：

阻值很大一般是兆歐級，只有微安電流流過，當電壓升到擊穿電壓時其阻值突然減小。

用途：保護電器免遭反常高壓和雷電感應。

電容器：

用途：調諧、耦合、濾波、隔直、單向電機分相。

測量：用機械錶電阻檔接兩極，錶針先向右偏轉，然後慢慢回復，停止的位置可以判斷電容漏電的大小。

符號：

晶體二極體：

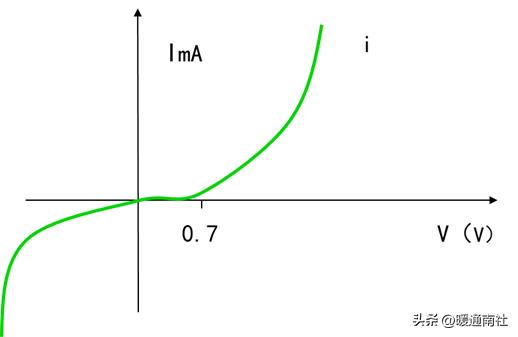

1、普通二極體：

特點：單向導通，正極加上正電壓，負極加上負電壓導通，反之截止。作用：整流、檢波。

檢測：用萬用表100或1k 測出正反向電阻。電阻小的一次黑筆是正極紅筆是負極。

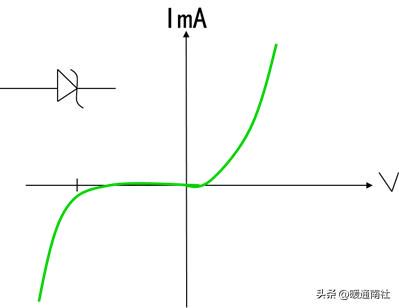

2.穩壓二極體

作用：穩定電壓；

特點：加反向電壓；

符號：

3.發光二極體

加正向電壓(1.7--2.5V)發光；電流5-10mA。

符號：

類型：雷射型，紅外型，可見光型，雙色型。

檢測：R10k檔，正向電阻50k，反向200k。

4.光電二極體

特點：無光照時光電二極體的反向電阻很大有光照時反向電阻減小，是一種能把光的強弱變換成電信號的二極體。

檢測：光電二極體的正向電阻不隨光照的變化而變化，約為幾千歐。反向電阻在無光照時約200k，有光照時，隨光線越強阻值越小，僅幾百歐。

符號：

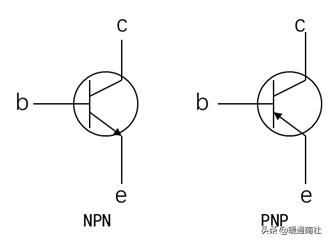

晶體三極體：

基本特性：電流放大。

符號：

電流關係：iE=iB ic

三極體輸入特性。

三極體電流放大試驗：

iB有0.01毫安升到0.02毫安，ic從1毫安升到2毫安。

檢測：

1.判斷基極和管型

用萬用表的R100或R1K檔，黑表筆接某一管腳，用紅表筆分別接另外兩隻管腳，如果讀數很小，則黑表筆接的管腳是基極同時可以判斷三極體是NPN型。

若用紅表筆接某一腳而黑表筆分別接另外兩腳讀數很小則與紅表筆接的是基極，同時可以判斷是PNP型。

2.判斷發射極和集電極

以NPN為例，確定基極後，假定其餘兩隻管腳的一隻是集電極，將黑表筆接此管腳，紅表筆接另一隻假定的發射極上，用食指將假定的集電極和基極短接(不能相碰)。看錶針指示，記下阻值。然後在做反假設，做同樣紀錄。比較兩次阻值大小，阻值小的一次假設正確。

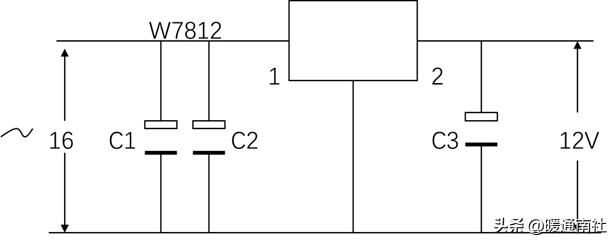

三端集成穩壓器：

基本特性：當電網電壓波動或負載變化時集成穩壓器的輸出電壓仍較穩定。

電路符號：

1 U1腳輸入；2 U0腳接地；3 GND腳輸出。

W78XX輸出正電壓，W79XX輸出負電壓。

任意兩腳正反向電阻數千歐，若零或無窮大表明已損壞。

7800系列三端穩壓的電阻值用萬用表R×1K檔：

光電耦合器：

一.結構：

將一隻紅外發光二極體和一隻紅外光電二極體或一隻光電三極體或一隻光控雙向可控矽封裝在一起。

二.基本特性：

當在發光二極體的兩端通過很小的工作電流(5-10mA)即可使得光電二極體或光電三極體或雙向可控矽由截止轉變為導通狀態。從而實現電→光→電的隔離傳輸。

三.電路符號和常見外形

1.光電二極體型；2.光電三極體型；3.光控雙向可控矽型。

例如：美的空調分體機上用的是光控雙向可控矽型，型號 MOC3020；

美的空調櫃機上用的時光電三極體型，型號 NJL5121DB。

外形：

檢測：

1.正常時輸入端應為一普通發光二極體的特性。

2.對於光電二極體型在入端無電流時，出端應為一普通二極體特性，當入端通過5mA電流時，出端的反向電阻明顯減小。

3.光電極管型測出端c,e間的電阻，當入端無電流時正反向電阻都很大。當入端通過5mA的電流時，其電阻值(黑筆接c紅筆接e)應明顯減小。

4.光控可控矽型在入端無電流時出端正反向電阻都很大，入端通過5mA的電流，出端正反向電阻應明顯減小。

雙向可控矽：

基本特性：無論觸發信號和主電極之間的電壓極性如何，只要同時存在觸發信號(可正可負)和主電極間電壓(可正可負)，雙向可控矽即可導通。

電路符號：

用途：用小信號控制大功率輸出，是一種理想的無觸點開關，在調光、控溫、調速等方面得到廣泛的應用。

檢測：用R1K檔。測T1，T2正反向電阻應趨於無窮大。用R1檔，黑筆接T1紅筆接T2，將G與T2短接一下離開，萬用表應保持幾十歐讀數。調換表筆情況同上。

電子電路基礎：

整流電路：

現在的電子電路幾乎都需要直流電源，整流電路是把交流電轉變為直流電的基本電路。

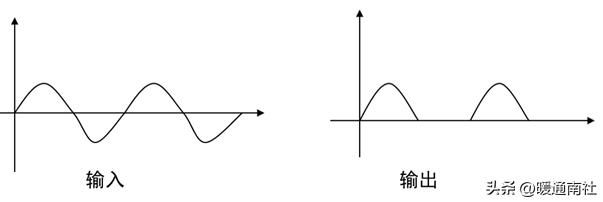

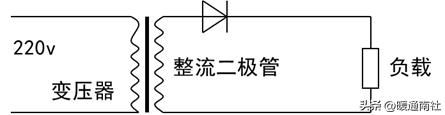

1.半波整流：

2.全波整流：

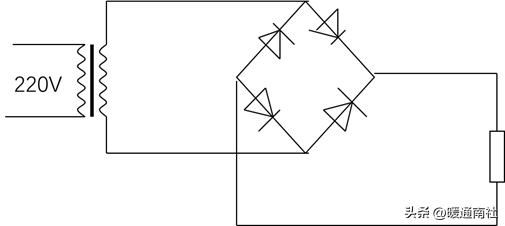

3.橋式整流：

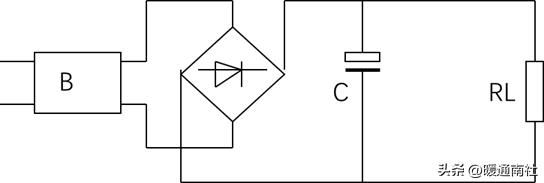

濾波電路：

1.電容濾波

2.π型濾波

穩壓電路：

當電網電壓波動或負載發生變化時會引起電壓的變化，為了得到穩定的直流電壓輸出需要再加上穩壓電路。

1.基本串聯型穩壓電路：

Vb=VD=Vbe V0

假設v0升高(v1升高或RL增大)VD不變，調整管Vbe下降，Ib減小管壓降Vce增大，使得輸出電壓穩定。

2.集成穩壓電路

隨著集成電路的發展，穩壓電路的調整部分，取樣部分，和其他保護環節的元件都製作在一塊晶片內。如78xx系列等。

基本放大電路：

RB基極偏置電阻。RC集電極電阻，將集電極信號電流轉變為信號電壓。C1，C2是輸入輸出耦合電容。利用電容的隔直通交的特性，使電路直流量在本段保持獨立。對前後段無影響。

在共發射基電路中，輸入的信號和輸出的信號相位相反。

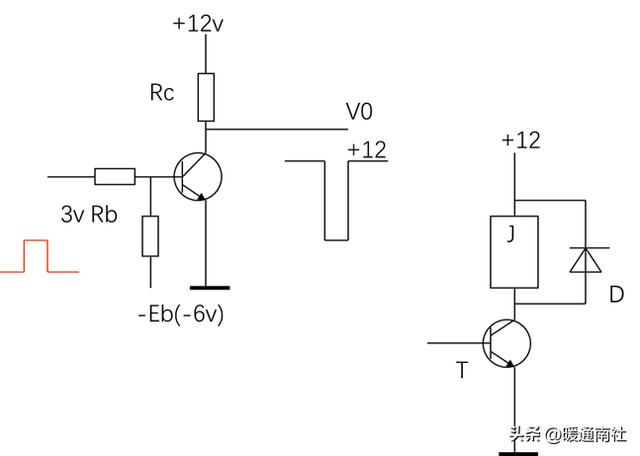

反向器：

1.三極體的開關特性

在數字電路中，二極體，三極體都工作在開關狀態，通常稱為開關電路。這裡主要介紹一種基本的開關電路，即非門電路，又稱反向器。

2.反向器

反向器是一種基本的開關電路，其中三極體作開關元件。-Eb是為保證三基管能可靠截止而設置的。

空調器基本知識：

一.空調器的主要技術參數

1.製冷量

空調器運行時單位時間內從密閉空間,房間或區域內除去的熱量，稱為製冷量，單位W。

名義製冷量-空調器銘牌標稱的製冷量。

實測製冷量-按國標「GB/T7725-2004」標準規定的名義製冷工況下測得的製冷量。國家規定，實測製冷量不低於銘牌上標稱製冷量的95%。

名義製冷工況為：

室內側，幹球溫度 27℃，溼球溫度 19 ℃；

室外側，幹球溫度 35℃，溼球溫度 24 ℃；

如果環境溫度不符合上述條件製冷量必然低於名義製冷量。

2.制熱量

空調器制熱時單位時間內送入密閉空間、房間或區域內的熱量，稱為制熱量，單位W。

名義工況：

3.空調的「匹」

習慣稱呼與製冷量的關係，國外常用馬力（匹）來分檔。這裡的「匹」不一定是空調器的消耗功率。

4.能效(耗)比

在規定工況和規定條件下，空調器製冷運行時，製冷量與有效輸入功率之比。

如：一臺空調製冷量是3300W，輸入功率是1100W。那麼能效比就是：3300/1100=3

是能量轉移而不是能量增加，符合能量守恆定律。

為什麼空調用熱泵制熱，而不用電加熱？

5.製冷量單位

焦耳(J)-1瓦電功率在一秒鐘內發出的熱量。

千焦（KJ）-1千瓦電功率在一秒鐘內發出的熱量。

卡（Cal）-1克純水升高或降低1℃所吸收或放出的熱量。

千卡(Kcal)-1千克純水升高或降低1℃吸收或放出的熱量。

BTU-1磅純水升高或降低1℉吸收或放出的熱量。

1J=0.24Cal；1KJ=0.24Kcal；1BTU=0.252Kcal；

1Kcal=3.968BTU；1Kcal=0.859w.h

二.空調器上的英文含義

1.窗機換氣開關-VENT，關-CLOSE，開-OPEN。

2.功能選擇：

關閉空調 OFF；低風速 LOW FAN；

高風速 HIGH FAN；低製冷 LOWCOOL；

高製冷 HIGH COOL。

3.運行方式選擇

AOTO→COOL→HEAT→DRY→FAN→SLEEP

自動→製冷→制熱→除溼→送風→睡眠

4.風扇速度

AUTO→SUPER QUIE→MED→HI

自動→低風→中風→高風

三.空調器上的傳感器

1.室內溫度傳感器TA. 檢測室內溫度的變化.

2.蒸發器溫度傳感器TC. 檢測蒸發溫度.

3.冷凝器溫度傳感器. 檢測冷凝溫度

4.壓力控制傳感器. 提供保護信號(3.3Mp-0.2Mp)

5.室內風速傳感器. 檢測風速是否正常.

6.紅外線接收傳感器. 接收遙控器指令.

7.空氣品質傳感器. 檢測空氣品質,決定是否換氣.

8.壓縮機過欠流傳感器.壓縮機電流是否在正常範圍內.

四. 空調器上的保護

1.高低壓保護；

2.壓縮機溫度保護；130℃斷開，90 ℃閉合(3-5分鐘)。

3.排氣溫度開關，排氣溫度過高斷開。

4.溫度保險；

5.室內風速檢測；霍爾元件，1分鐘內無風速信號保護。

6.過壓保護；

7.壓縮機電流保護；

8.相序，缺相保護；

9.欠壓保護；

10.延時保護；

11.蒸發溫度過低保護；{溫差} {蒸發器回氣管溫度}；

12.電源保護；電壓太低，電壓過高，過零不正確。

五.部分空調部件

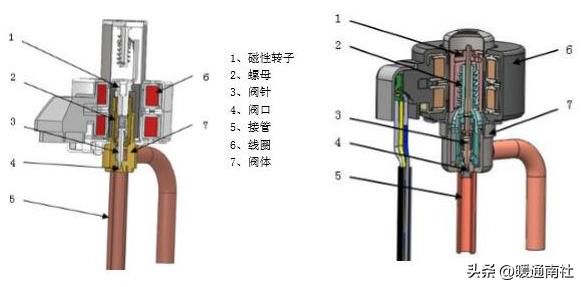

1.電子膨脹閥

電子膨脹閥是根據室內熱負荷狀態與室內溫度及室溫設定溫度進行電腦計算決定脈衝電流,驅動步進電機來控制製冷劑的流量。

步進電機使閥芯上下運動改變閥的開度。

0脈衝全關閉；500個脈衝全開；

控制精度：機械±1.4℃；電子膨脹閥±0.7℃。

2.電磁單向閥

管內有一活動的不鏽鋼或尼龍材料製成的球形或半球形活塞。單向閥與輔助毛細管並聯再與主毛細管串聯。單向閥只能讓製冷劑沿箭頭方向流動。

作用：因為冷凝器和蒸發器的大小不一樣，為了使在制熱時達到和製冷一樣的壓力而設置的。另外還可以起到卸壓的作用。

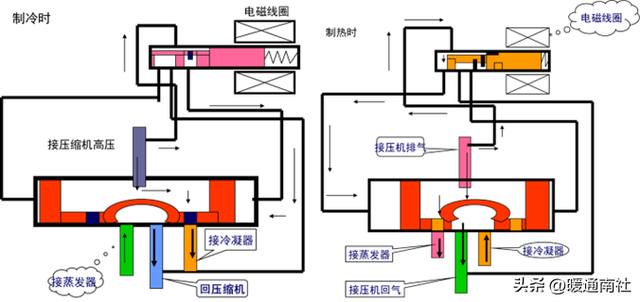

3.四通閥

分體空調基本電路分析：

單片機晶片對空調的控制簡述：

1.單片機晶片內有運算器，存儲器，計數器及固化程序。

2.單片機上電復位後等待接收指令。

3.單片機一接收到開機信號，先檢測熱保護開關，蒸發器感溫頭，室溫感溫頭迴路是否正常，如不正常給出故障顯示，如正常依據遙控器發出的指令確定出空調的運行方式。

4.確定運行模式後，則將室溫感溫頭測得的室溫信號與遙控器發來的設定信號作比較，確定是否開啟壓縮機。

5.通電第一次開啟壓縮機，單片機檢測其電流是否小於設定的最小值，如小於則保護「死機」且給出顯示。

6.壓縮機運行過程中，電流檢測電路檢測其電流是否大於設定的最大值，如過流則停機，過3分鐘在依據溫度條件開機，如連續4次過流保護，則「死機」且給出故障顯示。

7.壓縮機運行後，單片機檢測蒸發器感溫頭溫度與室溫感溫頭溫度，如溫差不足9度達15分鐘以上，便保護停機，過3分鐘再依據條件開機，如連續兩次保護則「死機」且給出故障顯示。

8.在離心風機運行過程中，單片機隨時檢測離心風機的轉速反饋信號，室內風機每轉一轉，將有1個方波信號輸入到檢測口，如轉速反饋信號不正常1分鐘則保護「死機」且給出故障顯示。

9.過零檢測(低電平表示過零)如15個過零信號時間間隔不對，整機停機(所有燈全部以0.1Hz)閃爍。

10.晶片直接驅動指示燈，低電平發光。

單片機UPD75028引腳功能。

電源電路：

DC12V：啟動繼電器；蜂鳴器；步進電機；風機內霍爾元件。

DC5V：單片機；指示燈；溫度檢測；時鐘電路；復位電路。

時鐘電路：

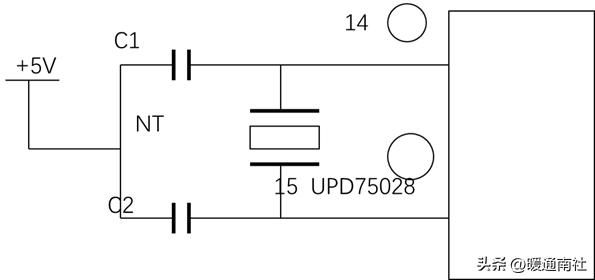

振蕩電路提供單片機的時鐘基準信號，振蕩電路的頻率是4.19MHz，用示波器可以看到14腳4.19MHz的正弦波。時鐘電路是由晶體NT及兩個電容，DC5V組成的並聯諧振電路，與單片機內部振蕩電路相連，其內部電路以一定的頻率自激震蕩，為單片機提供時鐘脈衝。如果NT或振蕩電路的某一元件損壞，就不能給單片機提供時鐘脈衝，CPU不能工作，整機處於保護狀態。

復位電路：

CPU第13腳為復位電平檢測腳，低電平使復位有效，正常工作時為高電平。當A電位低於3.9V時，ZD1截止B點為0V，T1截止T2導通，13腳為低電位，進行復位。當每次通電電源電壓於0.7-3.9V時則13腳為低電平進行清零復位。當電源電壓偏低13腳為低電平強行復位，單片機停止工作。正常工作狀態：A電電位正常時為5V，ZD1導通，T1飽和導通，T2截止，CPU的13腳為高電平，機器正常工作。

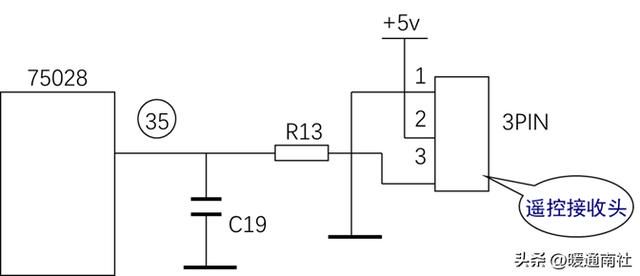

遙控接收電路：
