3d印表機的類型與特點(極光創新帶你感受3D印表機的結構以及類型)
2023-04-22 08:47:21
3D印表機的結構通常都是根據列印材料、列印要求而設計,但是其具體的機械結構都是有理可尋的。不同的3D列印技術都有著不同的結構,但同為增材製造都是逐層製造,所以其原理類似。對於3D印表機結構的研究不單單針對某一種列印技術,而應該是通用的結構。通過對現有的3D印表機的結構進行總結分析,有助於進一步推動3D印表機的發展。
1、3D印表機以坐標系類型分類
常見的3D印表機為了完成三維立體列印,都需要以不同的方式在三維空間中進行定點定位,這時就需要利用坐標系來實現定位。而在
笛卡爾坐標繫結構是最常見的結構,是在各種3D列印技術上都是十分普遍的結構。其優點在於結構簡單,方便製造,但其缺點也較明顯,由於採用直角坐標系,在進行弧面以及圓弧列印時,其只能通過圓弧插值的方法進行列印,就會導致列印精度較差,列印的圓弧面會有階梯狀的凸起。
常見的基於笛卡爾坐標系的3D印表機涉及X、Y、Z三個向的運動,而噴頭與列印平臺的運動方式可以歸納為3類:
(1)噴頭做X軸和Y軸方向的運動,列印平立做Z軸方向運動。該運動形式,噴頭較工作檯而言具有質量小、體積小等特點,適合
(2)噴頭做X軸(或Y軸)和Z軸方向運動,列印平立做Y軸(或X軸)方向的運動。或者噴頭獨立做X軸(或Y軸)方向運動,工作檯做Y軸(或X軸)和Z軸方向的運動。這運動形式將Z軸與X軸(或 Y軸)結合進行複合運動,具有較小的運動慣量,且列印噴頭和工作平臺所需的運動空間較小,整體結構較為簡單,廣泛應用於小型家用3D印表機結構設計。
(3)列印平臺作X軸和Y軸方向的複合運動,噴頭僅在Z軸方向獨立運動。該運動形式的印表機結構簡單緊湊,但對於Z軸運動控制精度要求較高,由列印平臺在XY平面的移動需要較大的空間,且工作檯質量較大,不能用於較快速度的列印。
極坐標繫結構則是在平面內由極點、極軸和極徑組成的坐標系,由於其原理的特殊性,所以其列印結構可以簡化,從而使其運行安靜,外形別致,把複雜機械結構完成的動作都交給軟體端來完成,儘量保持機械結構的簡單。
其優點在於可以用較小的3D印表機列印較大的物件,且可以較高精度的列印弧面,有列印速度快,穩定性好和控制簡單等;缺點就是對軟體部分要求較高,需要大量計算。
極坐標系(左)與直角坐標系(右)3D印表機
2、3D印表機以外觀結構分類
目前極光創新商用3D印表機的外觀結構主要有三角型結構、矩形杆式結構、矩形盒式結構、並聯臂結構這四類,不同的結構有著各自的特點以及使用場景,如下圖所示。

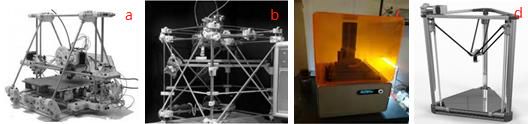

(a)為三角型結構(b)為矩形杆式結構(c)為矩形盒式結構(d)為並聯臂結構
不同外形結構的3D印表機
三角型結構是以三角形框架組成,框架呈屋頂形,外觀結構小巧,結構簡單,由於其結構優勢,列印噴頭在支架中樣沿X、Z軸運動,在Y軸方向可以伸出較遠,增加了Y軸方向的列印尺寸。而其缺點在於機體的製作精度較低,通常只能達到mm級,在列印時列印物體隨熱床在Y軸前後移動容易導致黏附不牢。
矩形杆式結構是一個立方體結構,通常由杆件與固定件搭建成框架結構,列印噴頭安裝在框架內部與工作平臺進行運動組合,完成三維立體的列印。矩形杆式結構不但能媲美盒式結構組裝精度,還同樣具有三角形結構簡單可靠的特點。但是其同樣具有列印過程抖動較大,容易產生較大的位置誤差,列印過程難以維持工作檯的水平。
矩形盒式結構是商業化最為普遍的形式,從整個3D列印的發展歷程來看,這種形式的機器也是發展較為完整的機器。整體安裝精度高,商業化的3D印表機通常都會採用這種結構。通常採用矩形盒式結構的
並聯臂結構是一種閉鏈機構,其中較為典型的並聯機構有Delta結構與Stewart結構,其中Delta結構是一種早先應用於機械臂的並聯式運動結構。其通常採用三分支並聯臂,根據各個分支在Z軸方向的運動,轉變為噴頭在三維空間的運動,從而實現三維列印。
該種結構較簡單,而且列印精度高,列印速度快,缺點就在於需要大量的計算將各個分支的Z軸運動轉變為噴頭的運動。該種結構具有優良的性能,只是對軟體要求較高,在3D印表機領域具有重要的發展前景。
極光創新來告訴你:傳統的3D印表機都是由外部框架支撐,以電機為動力源,以同步帶或者絲杆等機構進行傳動,根據實際需求選擇噴頭與列印工作檯的運動形式,從而完成立體結構的列印。常見的光固化列印技術與選擇性雷射燒結技術這類3D列印技術略有不同,其類型的3D印表機沒有噴頭,但有材料供給的機構,其機構原理類似與噴頭,都是將材料送至列印區域。
傳統的3D印表機,在日漸發展的3D列印中已經不能滿足列印需求,目前主流的3D印表機已經從之前的三自由度機構逐步向多自由度發展,3D印表機的噴頭機構也同樣在進行改變,從單口向多口發展。結構也不在局限於簡單的結構,目前已經有將5自由度的機械臂用於3D印表機,或者結合併聯結構增加工作平臺的自由度從而實現多自由的列印。
